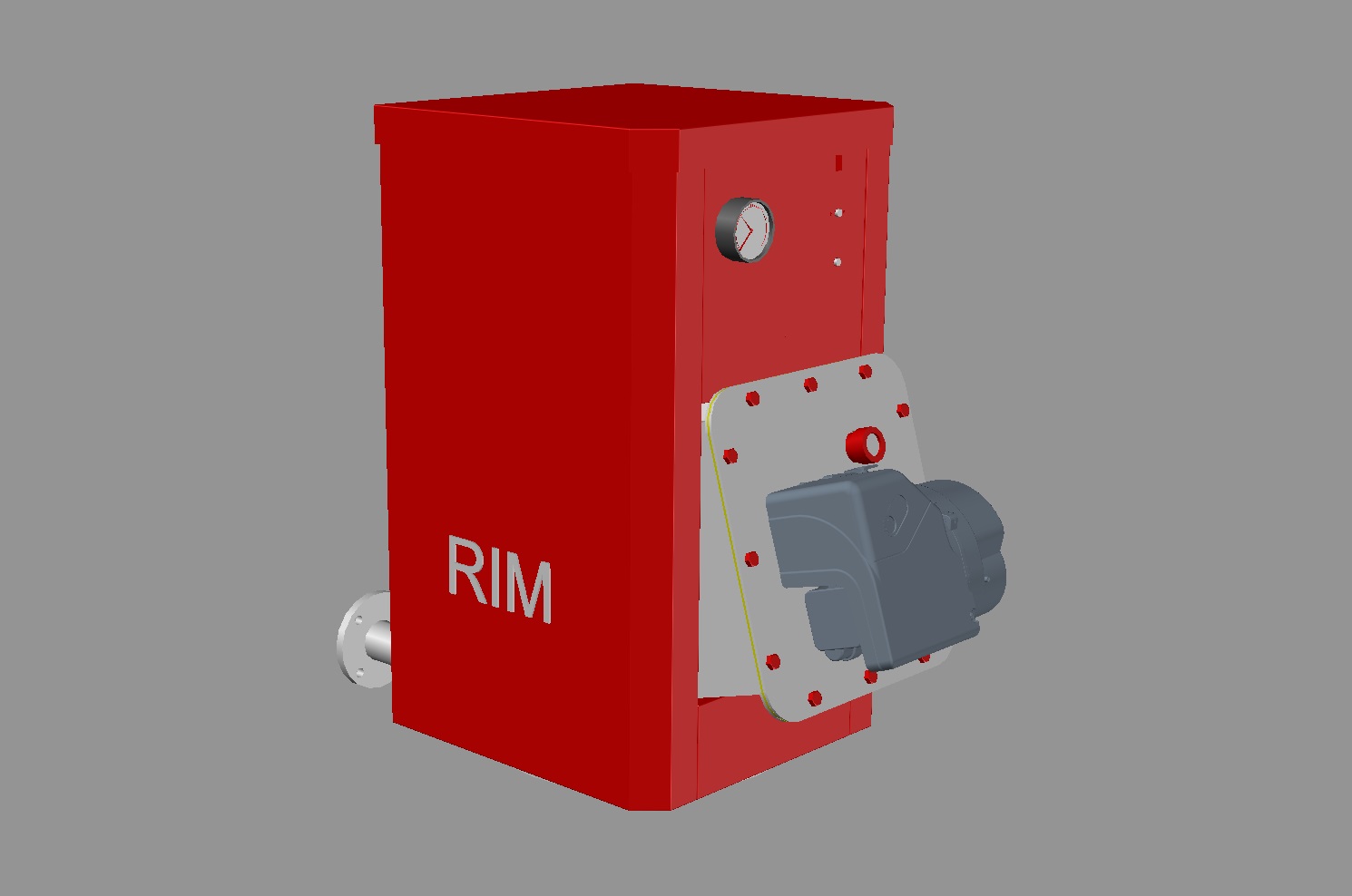

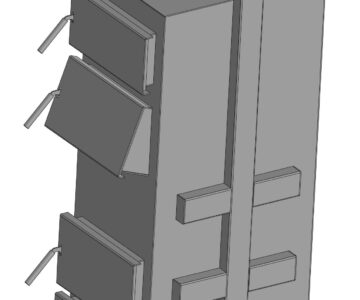

Котел марки RIM

Котел вертикальный жаротрубный водогрейный типа RIM, предназначен для теплоснабжения жилых, общественных зданий и сооружений, оборудованных системами водяного отопления и горячего водоснабжения. Комплектация, монтаж, запуск в работу, профилактическое обслуживание и ремонт котла производится специализированной организацией и местным управлением газового хозяйства в соответствии с «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см² ), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115°С); «Правилами безопасности в газовом хозяйстве ПБ 12-245-98»; "Приемка в эксплуатацию законченных строительством объектов СНиП 3.05.01-85." "Внутренние санитарно-технические устройства, СНиП 3.05.02-88"; "Правила производства работ и ремонта печей, дымоходов и газоходов «ВДПО»"
В зависимости от комплектации дополнительным оборудованием котел может
работать на следующих видах топлива:
легкое жидкое топливо; газообразное топливо.
1. Область применения: стационарные и транспортабельные отопительные
котельные в закрытых системах теплоснабжения. Качество подпиточной и
сетевой воды должно соответствовать требованиям «Правил технической
эксплуатации коммунальных отопительных котельных»
2. При всех работах, связанных с котлом, следует выполнять требования
настоящего руководства и инструкций по эксплуатации комплектующего
оборудования котла (горелкам, автоматике, приборам и пр.)
Устройство котла
1. Котел представляет собой вертикальную конструкцию включающую
корпус, дверцу топки, короб дымовых газов, опору, теплоизоляцию и
декоративную обшивку.
2. Корпус выполнен из качественной углеродистой стали марки СТ3 сп

Состав: 3d модель, Условные обозначения, Характеристики и т.п. Язык документа

Софт: AutoCAD 2007

Файлы:
Котел RIM 29-348 кВт..dwg
