Котел водогрейный электрический КЭН-175/4 + ШАУ

Котел водогрейный электрический, класс- промышленный, КЭН-175/4
Применяется для отопления больших производственных и общественных зданий. Шкаф автоматики и управления (ШАУ) котла имеет встроенный погодозависимый контроллер и обеспечивает многоступенчатую защиту как каждого нагревательного элемента, так и всего котла в целом по всем возможным параметрам.
Технические характеристики котла:
мощность - 175 кВт,
диапазон регулирования температуры теплоносителя - от 5 до 90 град.С,
объём бака - 120 л,
присоединение - фланцевое,
диаметр присоединения - Ду 80 мм.

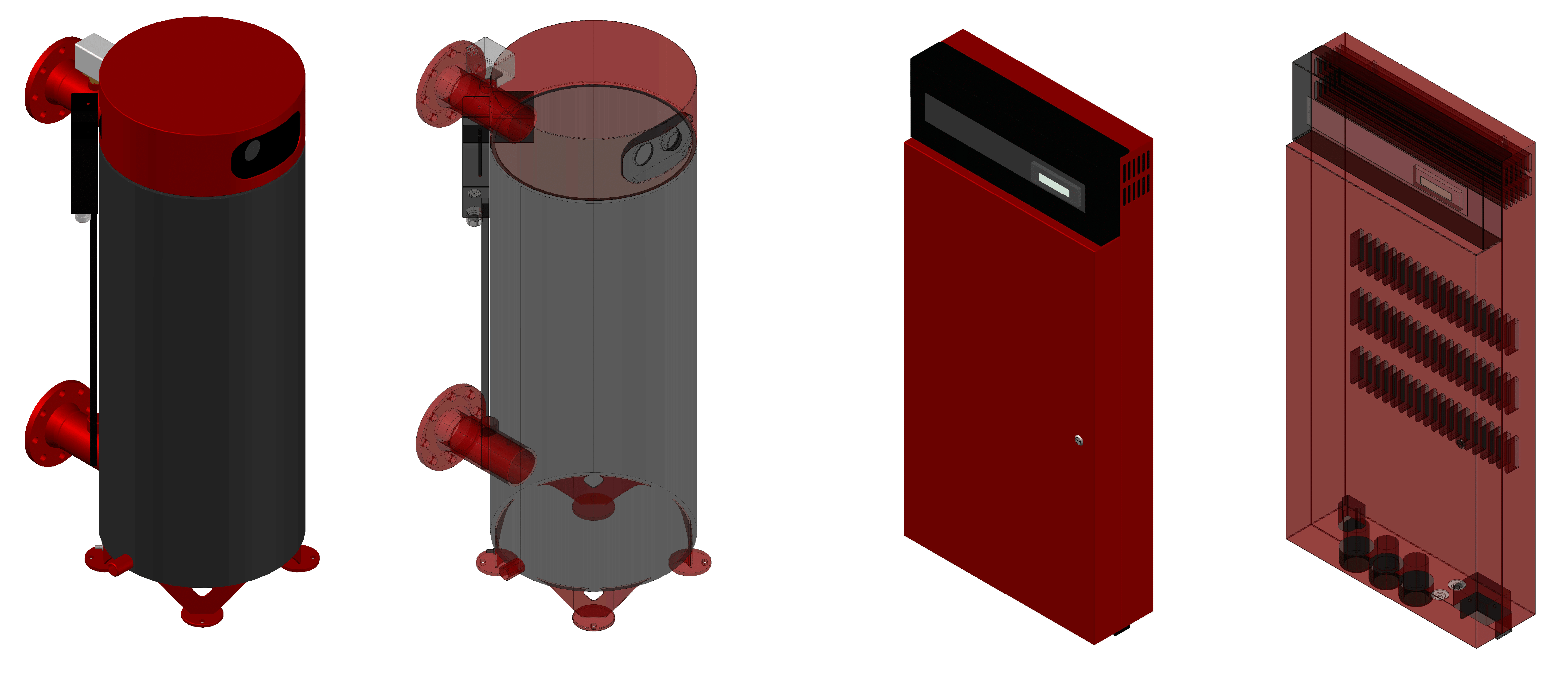

В файле архива две 3D-модели (котёл и ШАУ).

Состав: 3D-модели Язык документа
