Котельная 300кВт

Проектом передбачена реконструкція нежитлового приміщення під твердопаливну котельню відділення стаціонарного догляду для постійного або тимчасового проживання Терцентру в с. В. Дедеркали по вул. Садова, 4 Шумського району Тернопільської області.
Котельня служить для опалення відділення стаціонарного догляду для постійного або тимчасового проживання Терцентру та будівлі ЦНАП. Відділення стаціонарного догляду для постійного або тимчасового проживання Терцентру в даний час опалюється від існюючої газової котельні. Проектна котельня на твердому паливі влаштовується як джерело енергії з альтернативним видом палива.
В котельному залі встановлюється твердопаливний котел ALTEP-BIO UNI тип "KBT-F" тепловою потужністю 300кВт.
Котельня відпускає теплоносій за температурним графіком 80-60ºС.
Трубопроводи прийняті із сталевих електрозварних труб по ГОСТ 10705-80 та сталевих водогазопровідних труб ГОСТ 3262-75*. Прокладку трубопроводів виконати у теплоізоляції.
Система теплопостачання прийнята з примусовою циркуляцією. Випуск повітря - через автоматичні повітровідвідники.
Для компенсації теплового розширення теплоносія в системі теплопостачання передбачений мембранний розширювальний бак на 250л.
Пом'якшення та очищення водопровідної підживлювальної води здійснюється в існуючій газовій котельні.
На подаючому трубопроводі після котла передбачено встановлення запобіжного клапану.
Відведення продуктів згоряння від котла передбачено у димову трубу ∅500/560. Газохід прокладаються з ухилом 0,02 в сторону котла. Відмітка верху димової труби +14,400.
Для контролю за функціонуванням системи теплопостачання на трубопроводах встановлюється контрольно-вимірювальна арматура: до і після насосів - манометр; на подавальному та зворотному трубопроводі перед котлом - манометр і термометр.
Монтаж трубопроводів та обладнання виконувати з дотриманням всіх заходів по охороні праці та техніці безпеки згідно ДБН А.3.2-2-2009 та СНиП 3.05.01-85.

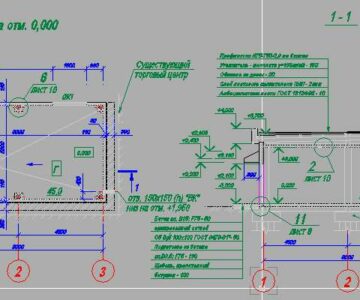

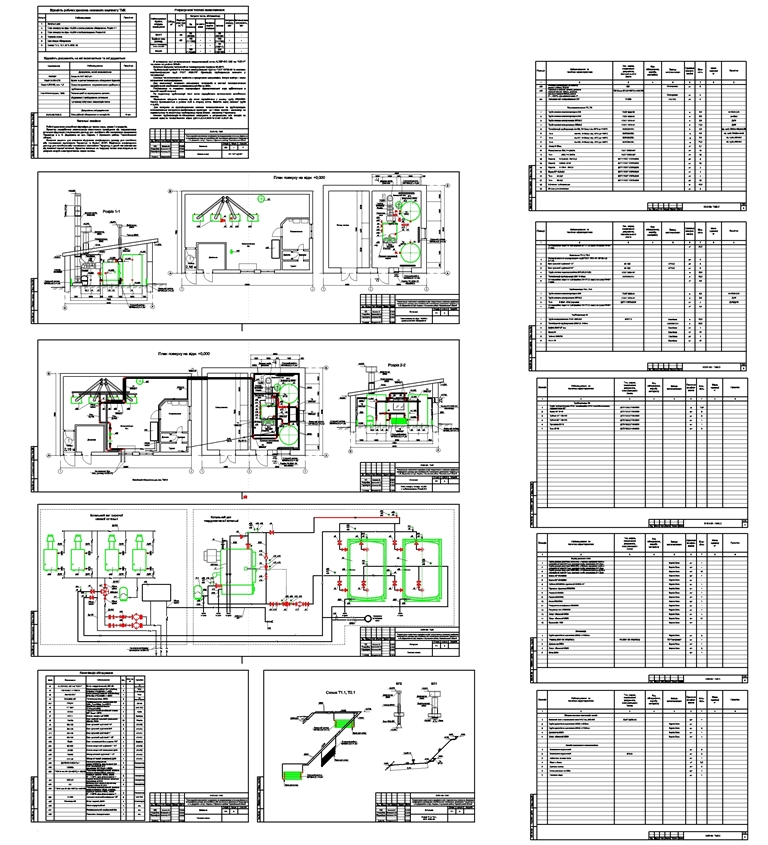

Состав: Загальні дані, План поверху на відм. +0,000 з розташуванням обладнання. Розріз 1-1, План поверху на відм. +0,000 з трубопроводами. Розріз 2-2, Теплова схема, Експлікація обладнання, Схема Т1.1, Т2.1. ВП1. ВП2. К3 Язык документа
