Котельная на территории больницы

0
9
0
0

Проектом предусматривается котельная, расположенная на территории больницы.
Тепловая мощность котельной составляет 2350 кВт, котельная предусмотрена для нужд отопления, вентиляция и горячая водоснабжения.
Теплоносителем для ОВ является вода 90-70°С, для ГВС -60°C.
Система теплоснабжения четырехтрубная закрытая.
По надежности отпуска тепла потребителям котельная относится ко второй категории, категория по производству Г.
С учетом увеличения тепловых нагрузок в перспективе, в котельной устанавливаются три водогрейных котла производительностью по 1000 кВт 2шт.
Вид топлива - природный газ. Теплотворность-2300 кВт
Регулирование температуры воды обратного трубопровода осуществляются циркуляционными смесительными насосами.
Поддержание давления на обратном трубопроводе осуществляется подпиточным клапаном.
Для учета расхода холодной воды устанавливается крыльчатый расходомер.
Для заполнения и подпитки системы отопления предусмотрена автоматическая водоумягчительная установка.
Для компенсации расширения воды при повышении, понижении температуры в системе отопления предусматривается установка расширительных баков мембранного типа.
После монтажа и испытания, горячие трубопроводы окрашиваются масляно-битумной краской в 2 слоя по грунтовке ГФ-021. Трубопроводы и газоходы изолируются матами минераловатными прошивными в обкладке из сетки металлической тканой с 2-х сторон толщиной 40, 80 мм по
ГОСТ 21880-94. Защитное покрытие трубопроводов стеклопластик рулонный, газоходов тонколистовая оцинкованная сталь. Холодные трубопроводы окрашиваются масляной краской за 2 раза.
Дымовые газы отводятся от каждого котла по отдельным дымовым трубам.
Монтаж и изготовление трубопроводов, узлов и деталей трубопроводов, контроль сварных соединений, испытание и прием в эксплуатацию смонтированных трубопроводов следует выполнять в соответствии с проектом и "Правилами устройства и безопасной эксплуатации трубопроводов пара и горячей воды".
Трубопроводы прокладывать с уклоном не менее 0,2 % в сторону движения среды. В верхних точках трубопроводов установить воздушники, в нижних-дренажи. Арматуру устанавливать в местах удобных и доступных для обслуживания.
Величина пробного давления гидравлического испытания смонтированных систем Рпр.=1.25 Рраб.

Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Автор
user-3971116
Дата
17.09.2024
Язык
Русский
Состав

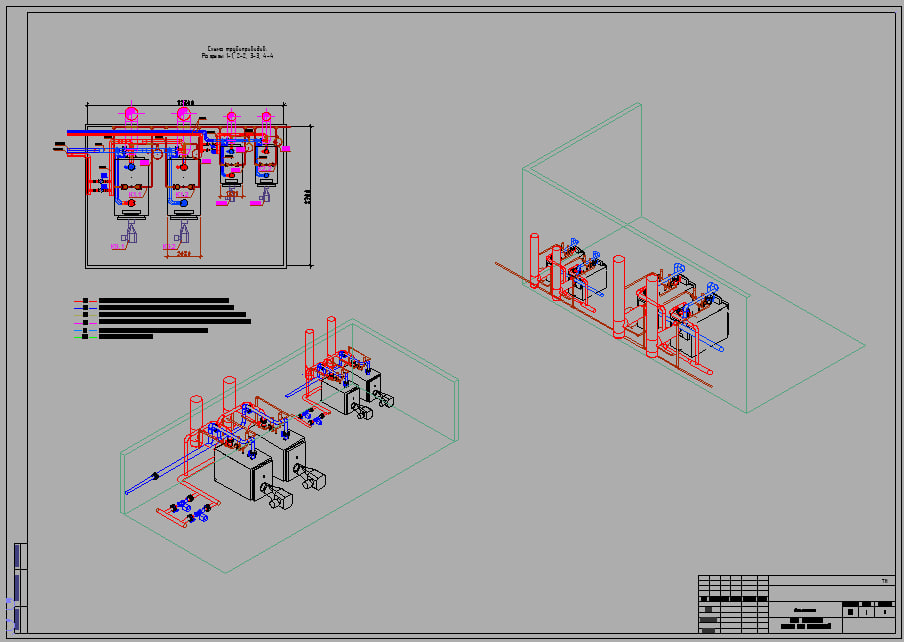

Общие данные Компоновка оборудования. План котельной Разрезы 1-1, 2-2,3-3,4-4, Схема системы теплоснабжения
Софт
ArchiCAD 2018
Содержимое архива
  • Котельная ТМ.dwg
