Курсовой проект - Отопление многоэтажного жилого дома. Поквартирная система отопления г. Тюмень

СибАДИ, ПГС, ТГВ, Отопление, Отопление многоэтажного жилого дома. Поквартирная система отопления г. Тюмень, 2015

Цель данной работы:  запроектировать систему водяного отопления для многоэтажного жилого дома. Район строительства – город Тюмень. Ориентация главного фасада – восток. Температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 равна -38С. Продолжительность отопительного периода 225 суток. Средняя скорость ветра за период со средней суточной температурой воздуха  8С – 3,6 м/с. [2]

Необходимо запроектировать систему водяного отопления для многоэтажного жилого дома. Курсовой проект выполнен в виде рабочего проекта, комплекта ОВ. (ПЗ отдельного нет, есть лист общих данных как и РП), 6 листов в проекте. СибАДИ

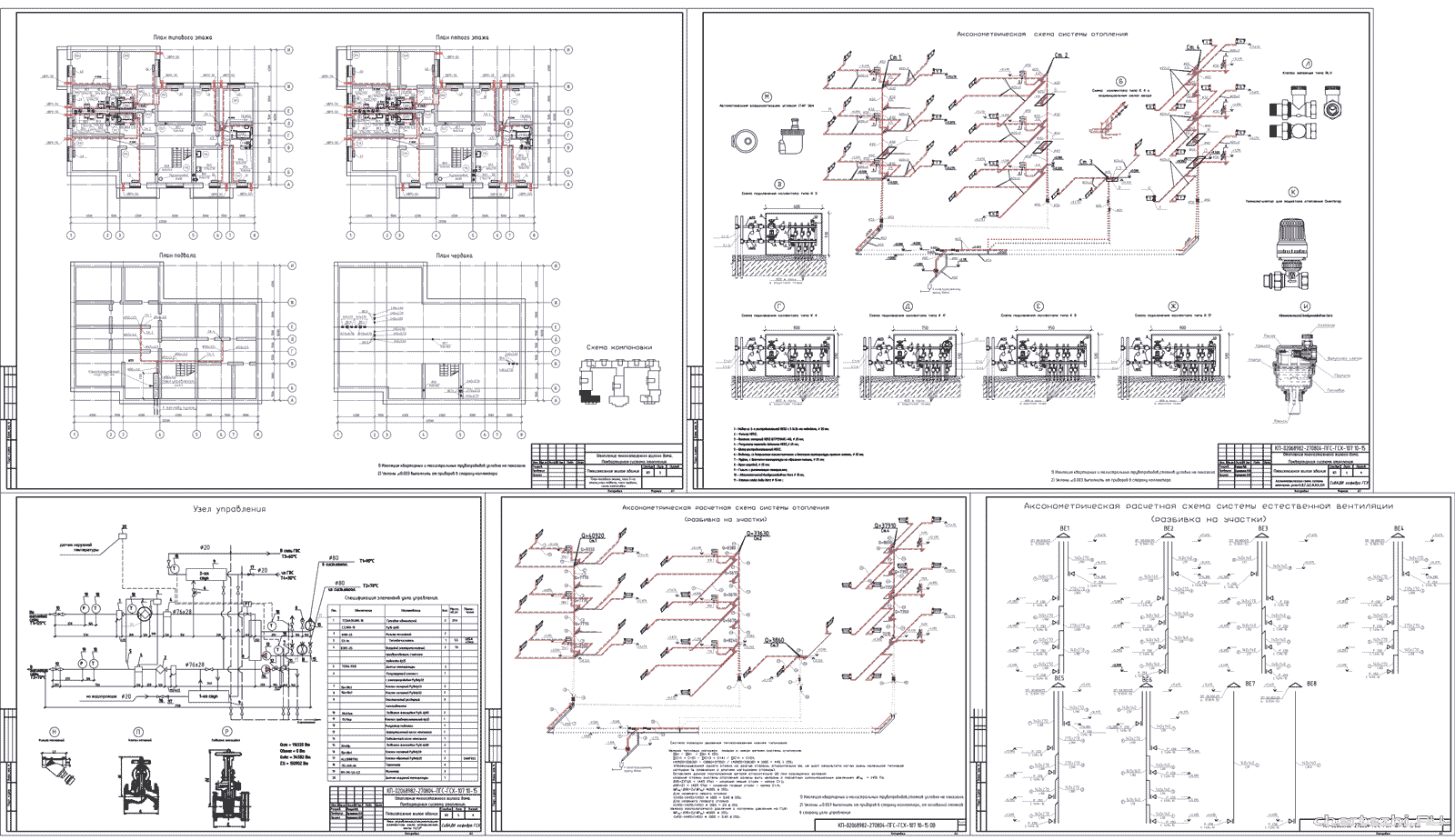

Состав: Состав чертежей: Общие данные / План 1-го этажа, узел А,вид А, разрез 1-1, схема компоновки / План типового этажа, план 5-го этажа,план подвала, план чердака, схема компоновки / Аксанометрическая схема системы отопления, узлел Б,В,Г,Д,Е,Ж,И,К,Л,М / Узел управления,спецификация элементов узла управления / Аксонометрическая схема системы естественной вентиляции Система отопления в жилом доме принята нижняя тупиковая двухтрубная горизонтальная с поквартирной лучевой разводкой. Теплоноситель в системе отопления с параметрами Т1=90 °С, Т2=70°С. Приборы отопления - радиатор чугунный секционный МС 140-108 по ГОСТ 8690-75, в ванных комнатах змеевики из стальных водогазопроводных труб по ГОСТ 3262-75*. Регулирование теплоотдачи приборов производится термостатическими клапанами. Удаление воздуха из системы отопления осуществляется при помощи автоматических воздухоотводчиков, установленных в индивидуальных узлах ввода в квартиру, а также с помощью кранов Маевского, установленных на отопительных приборах. Разводка падающего и обратного магистрального трубопровода осуществляется осуществляется под потолком подвала. Магистральные трубопроводы выполнены из обыкновенных стальных водогазопроводных труб по ГОСТ 3262-75*.Спуск со стояков и магистральных трубопроводов осуществляется с помощью узла слива, подключенного к основаниям стояков. Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Курсовой проект - Отопление многоэтажного жилого дома. Поквартирная система отопления г. Тюмень

Отопление
PZ_otopl_mnogot_KP_Utya.docx
