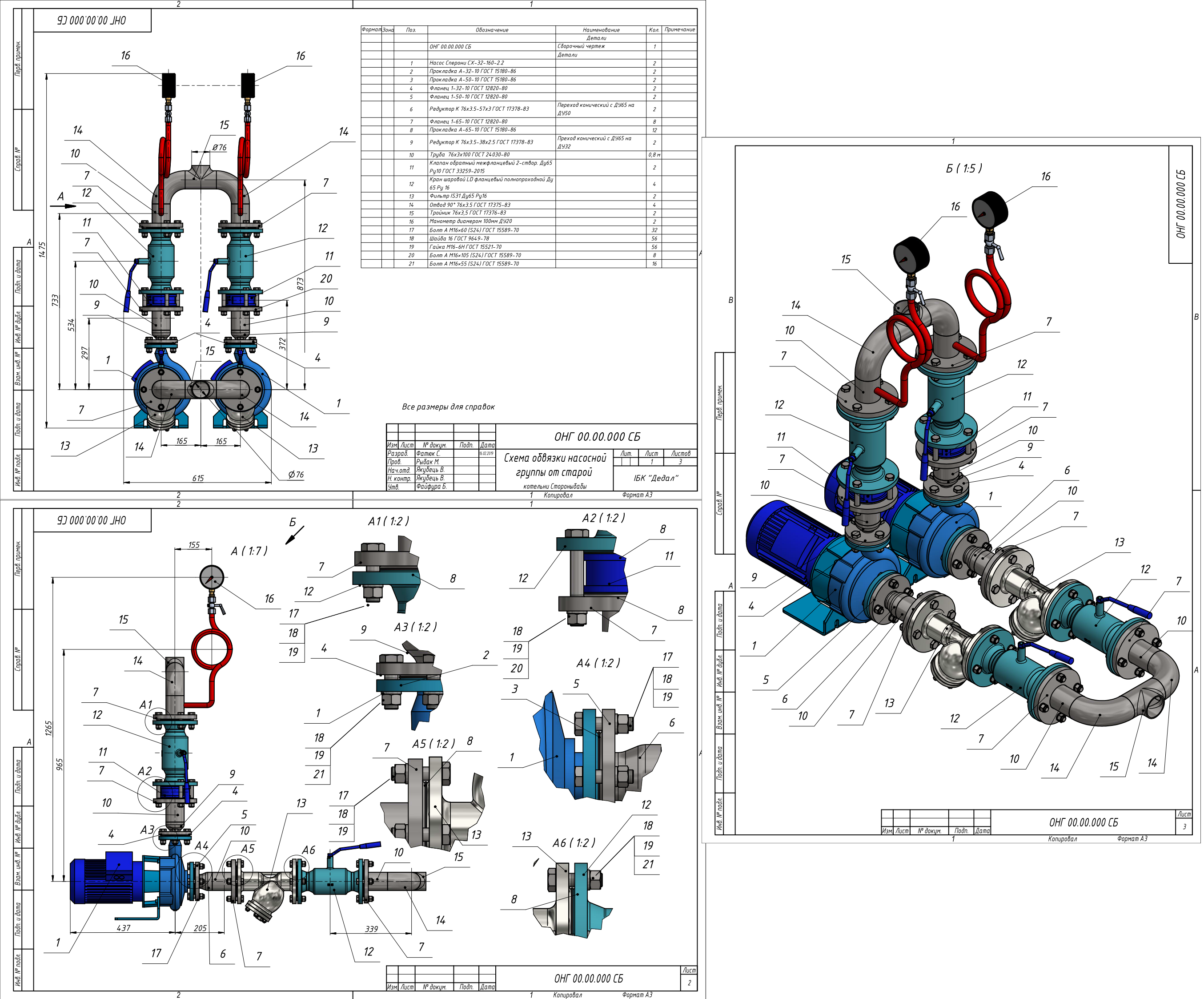

Модель компоновки насосной группы для паровой котельной на основе двух насосов Speroni CX-32-160/2.2

Компоновка насосной группы для подачи питательной воды от деаэратора ДА-50/25 к экономайзеру ЭБ-1-330.
1. Давление воды в системе - 10 кг/см.кв.
2. Температура воды в системе - 120 гра. целься.
3. Суммарная электрическая мощность насосов 4,4 кВт.

Состав: 3D сборка Язык документа

Софт: Autodesk Inventor 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Модель компоновки насосной группы для паровой котельной на основе двух насосов Speroni CX-32-160/2.2

Обвязка насосной группы сперони СХ-32-160-2.2\OldVersions\Манометр ф100.0001.ipt
Обвязка насосной группы сперони СХ-32-160-2.2\OldVersions\Обязка насосной группы фланцевый вариант.ipj.bak
Обвязка насосной группы сперони СХ-32-160-2.2\OldVersions\ОНГ 00.00.000 СБ.0011.iam
Обвязка насосной группы сперони СХ-32-160-2.2\OldVersions\ОНГ 00.00.000 СБ.0013.dwg
Обвязка насосной группы сперони СХ-32-160-2.2\Деталь10.ipt
Обвязка насосной группы сперони СХ-32-160-2.2\Клапан обратный межфланцевый 2-створ
Обвязка насосной группы сперони СХ-32-160-2.2\Кран шаровой LD фланцевый полнопроходной Ду 65 Ру 16.ipt
Обвязка насосной группы сперони СХ-32-160-2.2\Манометр ф100.ipt
Обвязка насосной группы сперони СХ-32-160-2.2\Насос Сперони СХ-32-160-2.2.ipt
Обвязка насосной группы сперони СХ-32-160-2.2\Обязка насосной группы фланцевый вариант.ipj
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ\Мастер проектирования\Болтовое соединение1.iam
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ\Мастер проектирования\Болтовое соединение2.iam
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ\Мастер проектирования\Болтовое соединение3.iam
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ\Мастер проектирования\Болтовое соединение4.iam
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ\Мастер проектирования\Болтовое соединение5.iam
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ\Мастер проектирования\Болтовое соединение6.iam
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ\Мастер проектирования\Болтовое соединение7.iam
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ.dwg
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ.iam
Обвязка насосной группы сперони СХ-32-160-2.2\Труба Х 76x3x100 ГОСТ 24030-80.ipt
Обвязка насосной группы сперони СХ-32-160-2.2\Фильтр IS31 Ду65 Ру16.ipt
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ\Мастер проектирования
Обвязка насосной группы сперони СХ-32-160-2.2\OldVersions
Обвязка насосной группы сперони СХ-32-160-2.2\ОНГ 00.00.000 СБ
Обвязка насосной группы сперони СХ-32-160-2.2
