Отопительная водогрейная котельная 10,5 МВт

В данной работе представлена отопительная водогрейная котельная 10,5 МВт. Многофункционального офисно-складского комплекса

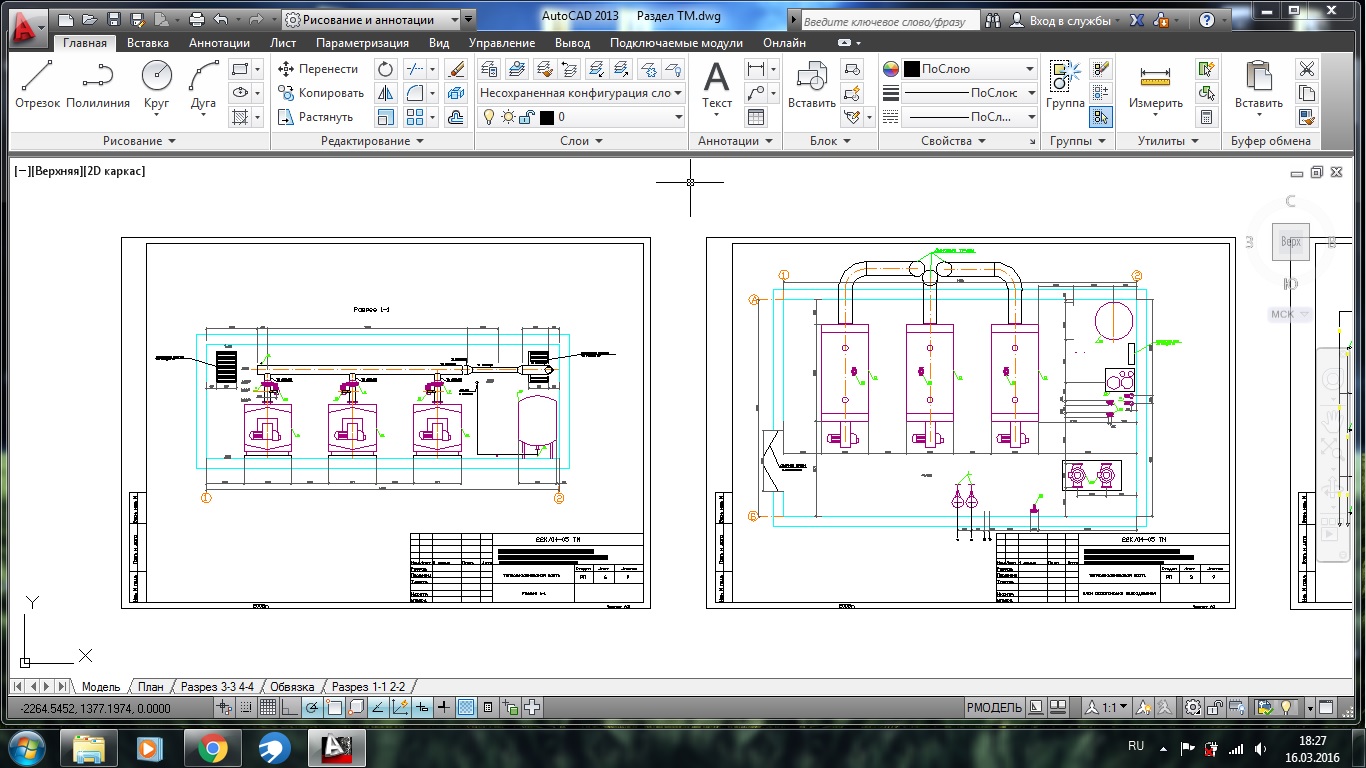

Состав: Общие данные, принципиальная тепловая схема, план расстановки оборудования, план обвязки оборудования, план фундаментов, разрез 1-1, разрез 2-2, разрез 3-3, разрез 4-4, вид А, аксонометрическая схема ХВО, общие указания Язык документа

Софт: AutoCAD 2013
