Кафедра теплотехники, ТГС и В
курсовик на тему: отопление жилого здания.
При выполнении данной работы были определены тепловые нагрузки на систему отопления жилого дома. По известным тепловым нагрузкам, учитывая принятый вид нагревательного прибора, место расположения прибора в помещении и способ его присоединения к трубопроводам системы отопления, был произведен расчет поверхности нагревательных приборов, обеспечивающей при заданных условиях работы передачу расчетного количества тепла от теплоносителя к помещению. Результаты расчета тепловых нагрузок на систему отопления и расчета поверхности нагревательных приборов сведены в таблицы.
Также был произведен гидравлический расчет сети трубопроводов системы отопления (с учетом располагаемых циркуляционных давлений). Целью расчета было определение таких диаметров отдельных участков, по которым проходили бы расчетные расходы теплоносителя. Расчет велся подбором с выбором диаметров по имеющемуся сортаменту труб, поэтому был связан с некоторой погрешностью. Результаты гидравлического расчета системы отопления сведены в таблицу.

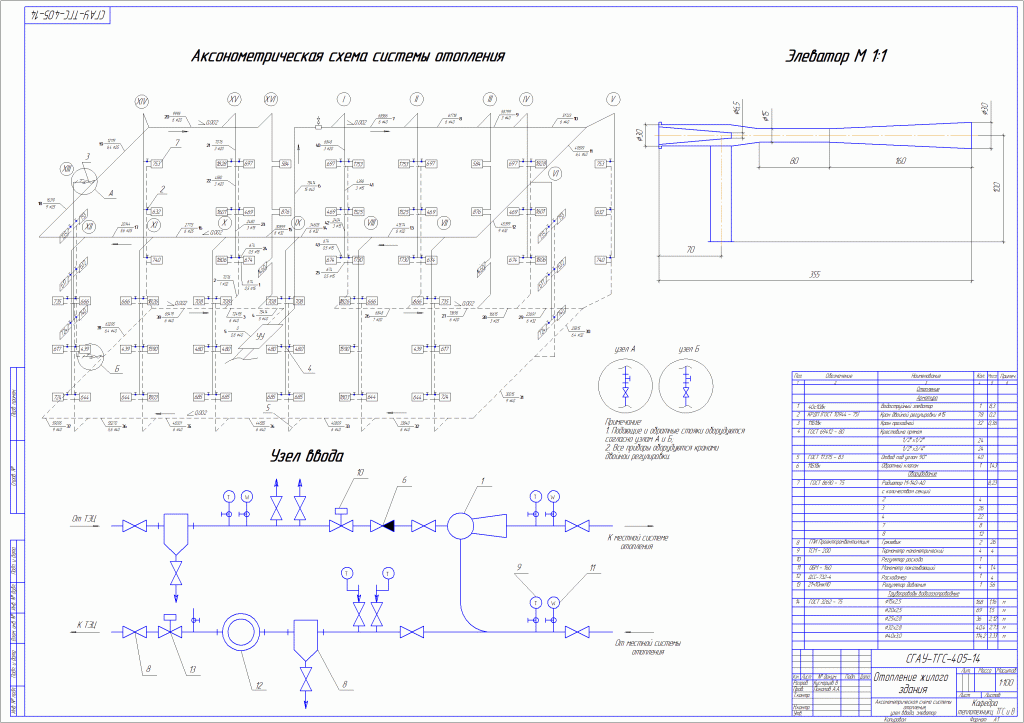

По результатам расчета узла ввода был подобран элеватор №1 с диаметром сопла dc = 6,5 мм, который обеспечивает превышение давления в тепловой сети перед ним над давлением, расходуемым в системе отопления, в 5,32 раза.
Содержание:
Ведение_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4
1. Выбор расчетных параметров наружного и
внутреннего воздуха._ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6
2. Определение теплотехнических характеристик
ограждающих конструкций здания. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7
3. Определение теплопотерь здания и расчет
тепловой нагрузки системы отопления._ _ _ _ _ _ _ _ _ _ _ _ _8
4. Конструирование системы отопления._ _ _ _ _ _ _ _ _ _ _ _ _ 15
5. Расчет поверхности нагревательных приборов._ _ _ _ _ _ _ _ 16
6. Гидравлический расчет системы отопления._ _ _ _ _ _ _ _ _ _19
7. Подбор и расчет оборудования узла ввода _ _ _ _ _ _ _ _ _ _ _ 21
Выводы_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 22
Список используемой литературы: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 23
