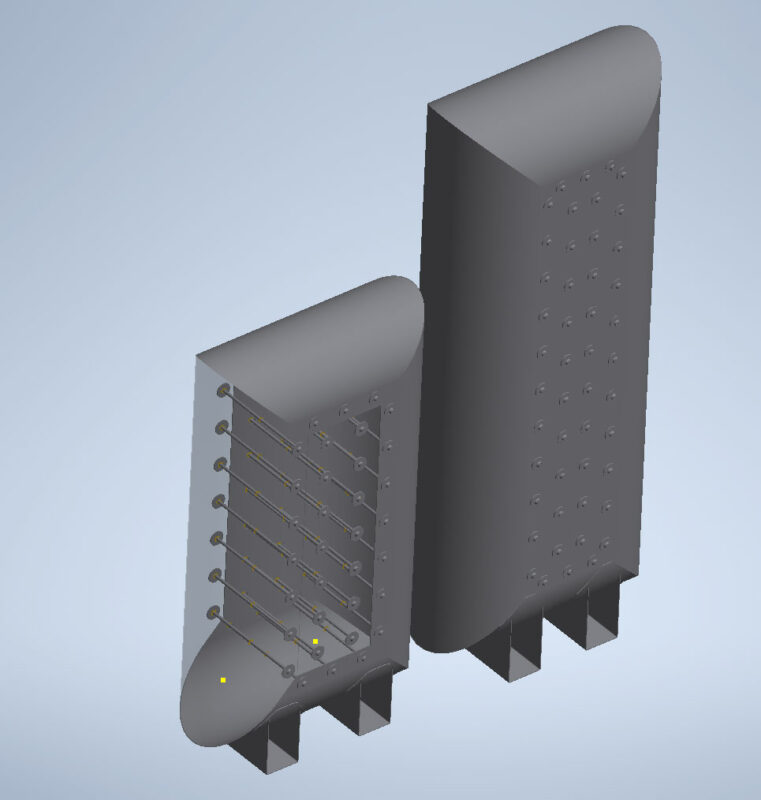

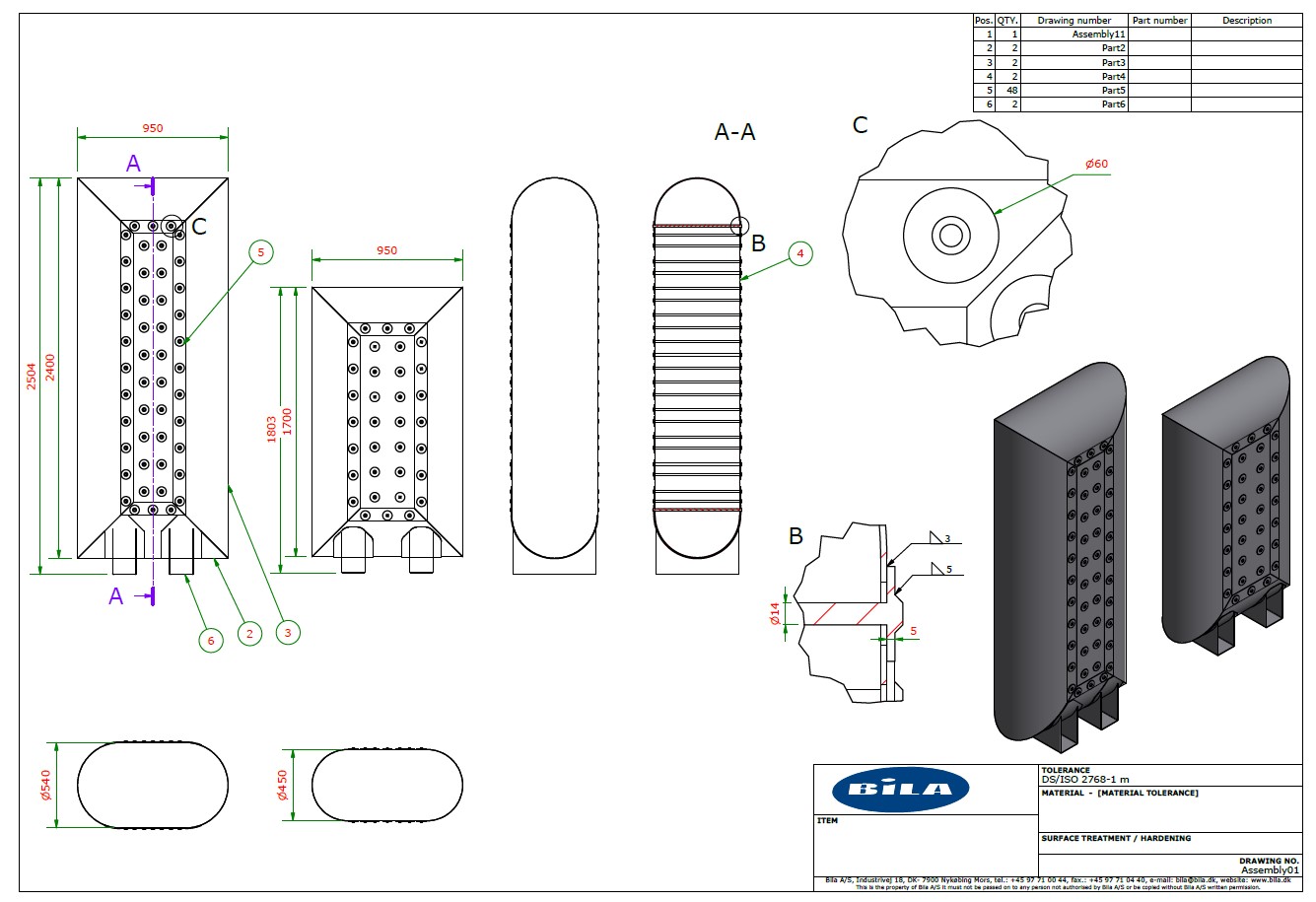

Две модели плоского теплоаккумулятора для систему отопления , 1100 и 700 литров , толщина обечайки 3мм , превязанны прутком 14мм. Обе модели выполнялись несколько раз в металле , поверчное давление 0,3МПа , при расчете геометрии проверялось на давление 0.4МПа.
