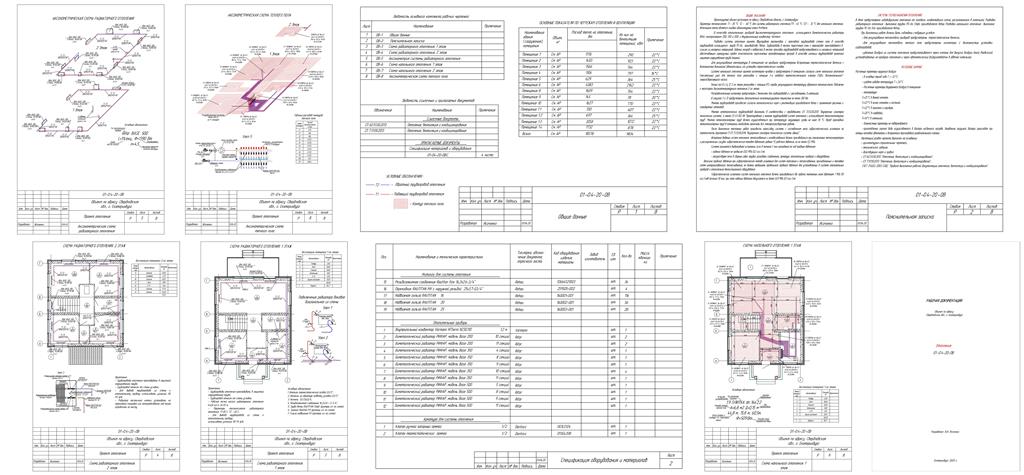

Проект отопления 2х этажного коттеджа

Разработан проект отопления 2х этажного дома с применением системы трубопроводов Rehau, биметаллических радиаторв и внутрипольных конвекторов. Центром системы отопления является одноконтурный газовый котел

ОБЩИЕ УКАЗАНИЯ
Проектируемый объект расположен по адресу: Свердловская область, г. Екатеринбург.
Параметры теплоносителя: Т1 - 85 °С, Т2 - 60 °С для системы радиаторного отопления,Т11 - 45 °С, Т21 - 35 °С для напольного отопления. Источником тепла является газовый одноконтурный котел Protherm.
В качестве отопительных приборов высокотемпературного отопления используются биметаллические радиаторы Rifar, типоразмером 200, 350 и 500 и внутрипольный конвектор Varmann.
Разводка системы отопления принята двухтрубная тройниковая, с прокладкой трубопровода стяжке пола В качестве трубопровода используется труба PE-Xa производства "Rehau. Трубопроводы в местах пересечения стен и перегородок прокладываются в гильзах из негорючих материалов. Заделка зазоров и отверстий в местах прокладки трубопроводов предусматривается из негорючих материалов, обеспечивающих нормируемый предел огнестойкости пересекаемых противопожарных преград. В качестве изоляции трубопроводов применена защитная гофрированная труба (пешель).
Для регулирования температуры в помещениях на приборах предусмотрены встроенные термостатические вентили с возможностью дальнейшей автоматизации. или установки термостатических головок.
Система напольного отопления принята коллекторно-лучевая и предусмотрена в помещениях согласно схеме напольного отопления. Смесительный узел для теплого пола реализован с помощью 3-х ходового термосмесительного клапана ESBEи дополнительного? энергосберегающего насоса.
Теплый пол в с/у 12 2-го этажа реализован с помощью RTL короба, регулирующего температуру обратного теплоносителя. Подключен к магестрали высокотемпературного отопления 2-го этажа.
Распределительный коллектор предусмотрен с вентилями для сервоприводов и с расходомерами, в котельной.
В санузлах 5 и 12 предусмотреть дополнительно полотенцесушители мощностью не менее 300 Вт.
Монтаж трубопроводов произвести согласно технологических карт и рекомендаций производителя Rehau с применением фасонных и стандартных элементов.
Монтаж неметаллических трубопроводов выполнить в соответствии с требованиями СП 73.13330.2012 "Внутренние санитарно технические системы", а также СП 41-102-98 "Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб". Монтаж металлополимерных труб должен осуществляться при температуре окружающей среды не ниже 10 °С. Перед прокладкой металлополимерных труб в помещении необходимо закончить все электрогазосварочные работы.
После выполнения монтажных работ произвести опрессовку системы с составлением акта гидростатического испытания на герметичность (приложение Г) СП 73.13330.2016 "Внутренние санитарно технические системы зданий".
Испытание водяных систем отопления, теплоснабжения и холодоснабжения должно производиться при отключенных теплогенераторах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа.
Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением:
- падение давления не превысит 0,02 МПа (0,2 кгс/см);
- отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.
Величина пробного давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоединенных к тепловым сетям централизованного теплоснабжения, не должна превышать предельного пробного давления для установленных в системе отопительных приборов и отопительно-вентиляционного оборудования.
Гидростатическое испытание систем панельного отопления должно производиться (до заделки монтажных окон) давлением 1 МПа (10 кгс/см)в течение 30 мин, при этом падение давления допускается не более 0,01 МПа (0,1 кгс/см).
