Проект отопления 9-этажного жилого КПД N8 в микрорайоне N20а в г. Гомеле.

Проект отопления 9-этажного жилого КПД N8 в микрорайоне N20а в г.Гомеле.

Проект отопления разработан на расчетную зимнюю температуру наружного воздуха минус 24 С /средняя наиболее холодной пятидневки/.
Источник теплоснабжения-теплосеть с параметрами теплоносителя 150 - 70 С.
Параметры теплоносителя местной системы отопления 105 -70 С.
Система отопления - однотрубная с нижней тупиковой разводкой магистралей, с
П-образными стояками. Для отключения подъемных стояков от магистрали устанавливаются ручные балансировочные клапаны USV-I. На опускных стояках(для отключения стояков и спуска воды) устанавливаются проходные сальниковые краны.
Трубопроводы в подвале после антикоррозийной окраски лаком БТ-177изолируются: 1) dдо 50 мм - полотно иглопробивное стекляное марки ИПС-Т 1000(1400)
по ТУ 6-48-135-97; 2)d=65-140 мм - маты прошивные минераловатные теплоизоляционные М1-100-2000.1000.70 по ГОСТ 21880-94. Покровный слой - стеклопластик 250Х
СТБ 1240-2000 по выравнивающему слою
Неизолированные трубопроводы и нагревательные приборы окрашиваются
масляной краской за 2 раза.

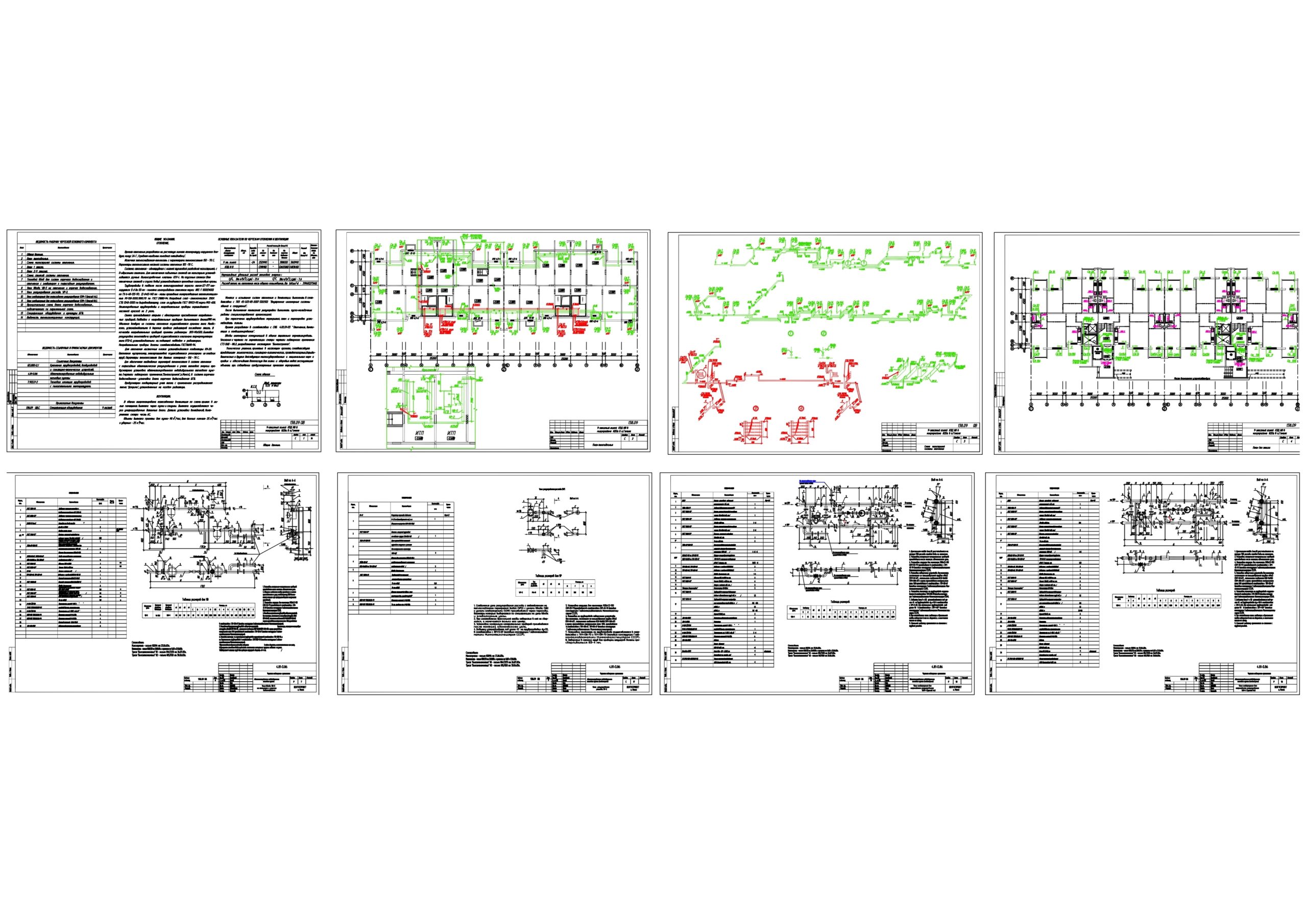

Состав: 1.Общие данные. 2.План техподполья. 3.Схема магистралей системы отопления. 4.План 1 этажа. 5.План 2-9 этажей. 6.Схема стояков системы отопления. 7.Тепловой ввод для систем горячего водоснабжения и отопления с элеватором и пофасадным регулированием. 8.Узел ввода УВ-5 на отопление и горячее водоснабжение. 9.Узел регулирования расхода УР-2. 10.Узел элеваторный для пофасадного регулирования УЭФ-1 (фасад Ас). 11.Узел элеваторный для пофасадного регулирования УЭФ-1 (фасад Ис). 12.Принципиальная схема блока горячего водоснабжения ,подключаемого по параллельной схеме. 13.Спецификация оборудования и арматуры БГВ. 14.Ведомость теплоизоляционных конструкций.

Софт: AutoCAD 2018
