Проектирование системы централизованного теплоснабжения микрорайона города Казань

0
1
230
8
0

Саратовский государственный технический университет имени Гагарина Ю.А.
Институт урбанистики, архитектуры и строительства
Курсовой проект по дисциплине: Теплоснабжение и теплогенерирующие установки
На тему: «Проектирование системы централизованного теплоснабжения микрорайона города Казань»
Саратов 2021

К проектированию принят микрорайон, состоящий из 11 потребителей тепловой нагрузки. Была запроектирована 4-ых трубная водяная система:
t1- подающий трубопровод, несущий нагрузку на отопление и вентиляцию
t2- обратный трубопровод, несущий нагрузку на отопление и вентиляцию
t3- подающий трубопровод, несущий нагрузку на горячее водоснабжение
t4-циркуляционный насос
Система теплоснабжения закрытая
Присоединение зависимое, через элеватор

1. Район строительства – г. Казань
2. Тип грунта – суглинок
3. Уровень грунтовых воды – 1,4 м.
4. Температурный график – 150/70
5. Система теплоснабжения – закрытая
6. Схема присоединения систем отопления – независимая, через теплообменный аппарат
7. Год постройки зданий микрорайона – после 2000
8. Расход пара – 10
9. Давление пара – 1,3
10. Температура пара – 225
11. Возврат конденсата – 60
12. Вид топлива – природный газ
13. Температура питательной воды – 97
14. Давление питательной воды – 1,6

СОДЕРЖАНИЕ

1 ИСХОДНЫЕ ДАННЫЕ 2
2. ЗАДАНИЕ 3
3. РЕФЕРАТ 4
4. ОПРЕДЕЛЕНИЕ ТЕПЛОВЫХ ПОТОКОВ НА ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЮ И ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ 7
4.1 Определение расчетных параметров внутреннего воздуха для проектирования систем теплоснабжения 7
1.3 Определение расчетных параметров теплоснабжаемых зданий 9
4.2 Определение тепловых потоков на отопление, вентиляцию и горячее водоснабжение 10
5. ГОДОВОЙ ГРАФИК ПРОДОЛЖИТЕЛЬНОСТИ ТЕМПЕРАТУРНЫХ НАГРУЗОК 1
6. РЕГУЛИРОВАНИЕ ОТПУСКА ТЕПЛОТЫ 3
6.1 Выбор способа регулирования отпуска теплоты на отопление, вентиляцию и горячее водоснабжение 3
6.2 Регулирование отпуска теплоты на отопление и вентиляцию 4
6.3 Регулирование отпуска теплоты на вентиляцию в переходный период 6
6.4 Регулирование отпуска теплоты на горячее водоснабжение 7
6.5 Регулирование отпуска теплоты на отопление в переходный период 8
6.6 Построение температурного графика 8
6.7 Количественное регулирование отпуска теплоты 9
6.8 Построение графика расхода сетевой воды 9
7. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОВЫХ СЕТЕЙ 11
7.1 Выбор схемы и способа прокладки тепловых сетей 11
7.2 Определение расходов сетевой воды 11
7.3 Гидравлический расчет тепловой сети 12
8. ГИДРАВЛИЧЕСКИЕ РЕЖИМЫ ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ, ПОСТРОЕНИЕ ПЬЕЗОМЕТРИЧЕСКОГО ГРАФИКА 18
9. ВЫБОР ОБОРУДОВАНИЯ ТЕПЛОВЫХ СЕТЕЙ 19
9.1 Подбор сетевых и подпиточных насосов 19
9.2 Подбор оборудования тепловых камер 21
9.3 Расчет компенсации температурных удлинений труб. Расчет и подбор компенсаторов 21
9.4 Расчет нагрузок на опоры труб 23
10. РАСЧЕТ ТЕПЛОВОЙ СХЕМЫ КОТЕЛЬНОЙ 26
10.2 Выбор числа устанавливаемых котлов 42
10.3 Выбор насосов 44
10.3.1. Выбор насосов исходной воды 44
10.3.2 Выбор питательных насосов 45
10.3.3 Выбор сетевых насосов 46
10.3.4 Выбор подпиточных насосов 46
10.3.5 Выбор конденсатных насосов 47
10.3.6 Выбор теплообменников 47
10.3.7 Выбор сепаратора непрерывной продувки 49
11. РАСЧЕТ И ПОДБОР ТЯГОДУТЬЕВОГО ОБОРУДОВАНИЯ 51
11.1. Описание схемы подачи воздуха и дымоудаления 51
11.2.1 Выбор коэффициента избытка воздуха 51
11.2.2 Расчет объемов и энтальпий воздуха и продуктов сгорания 52
11.2.3 Расчет потерь теплоты и КПД-брутто котельном агрегате 54
11.2 Расчет и подбор тягодутьевого оборудования 57
11.3 Выбор тягодутьевого оборудования 57
11.4 Выбор схемы обработки исходной воды 60
12. Подбор натрий-катионитных фильтров 62
12.1 Подбор натрий-катионитных фильтров I ступени 62
12.2 Подбор натрий-катионитных фильтров II ступени 63
12.3 Выбор солерастворителя 65
12.4 Выбор деаэратора 68
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 72



Автор
Nikki-lauda
Дата
03.03.2021
Язык
Русский
Состав

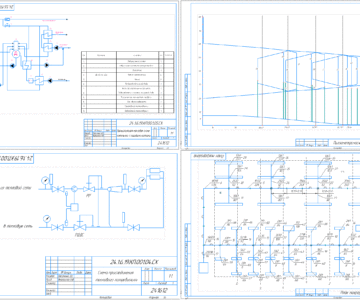

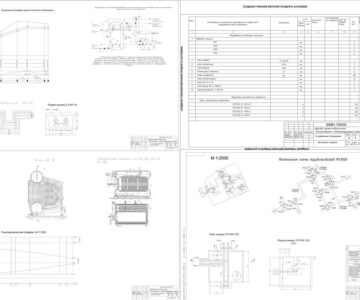

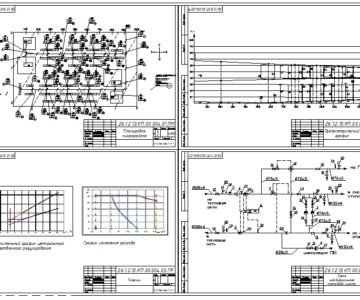

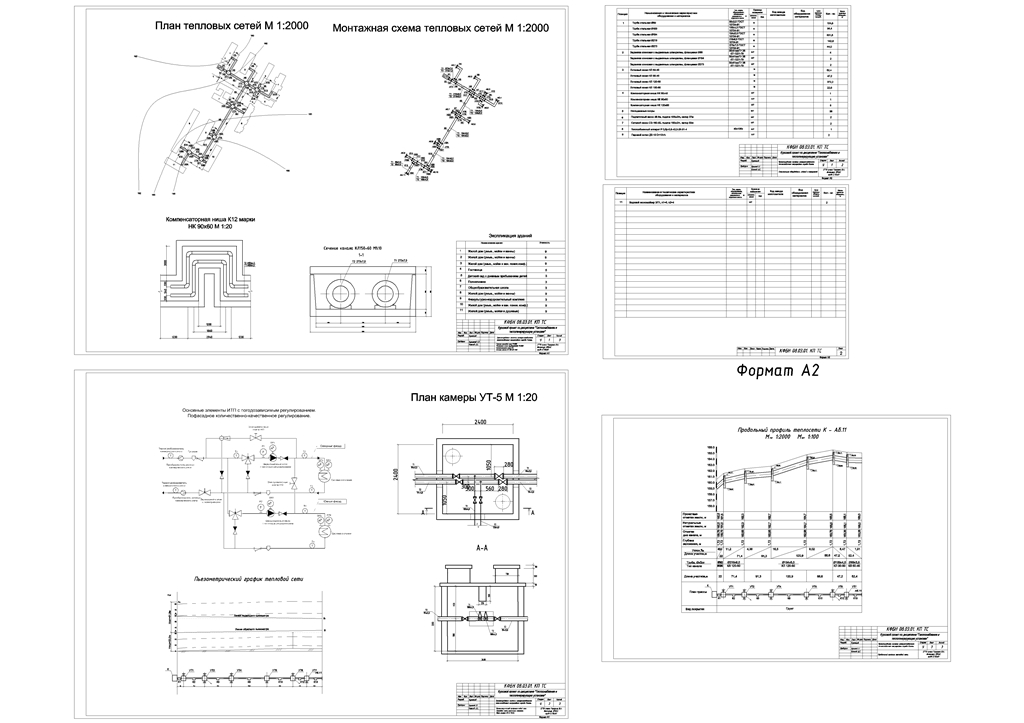

Генплан тепловой сети М1:1000 Монтажная схема трубопроводов М1:1000 Компенсаторная ниша К12. Сечение канала КЛ 150-60 М1:10; Пьезометрический графиктепловой сети. Тепловая схема источника теплоты. План камеры УТ-5 М1:20; Продольный профиль тепловой сети; Спецификация оборудования, изделий и материалов
