Производственно-отопительная котельная предприятия ООО «Европейская фанера»

ТулГу, Санитарно-технических систем, дипломный проект на тему - Производственно-отопительная котельная предприятия ООО «Европейская фанера», 2014

Котельная находится на территории ООО «Европейская фанера» в городе Глазов Удмуртской Республики. Здание котельной является отдельностоящим, с размерами в осях 1-6/А-Г-36×18 м, высота 7,8 м.
В котельной предусмотрена устанавливка трех паровых котлов паропроизводительностью 3 т/ч каждый марки FR 25-3-12, двух водогрейных котлов тепловой мощностью 1,0 МВт каждый марки Термотехник ТТ100 и одиного водогрейного котла тепловой мощностью 0,5 МВт марки ЗИОСАБ-500, работающие на газе среднего давления (0,3 МПа). Кроме котлов в котельной предусмотрена установка сетевых, рециркуляционных, подпиточных, питательных, конденсатных насосов. Для обработки исходной воды в проекте предусмотрена автоматическая установка непрерывного действия TS 95-21М.
Удаление дымовых газов осуществляется через существующую дымовую трубу Ду 1000 мм, Н=30 м. Снабжение котельной газом предусмотрено от ранее запроектированного газопровода Ду 100 мм, Ру=0,6 МПа. Водоснабжение котельной предусмотрено от ранее запроектированного водопровода Ду125 мм.
Климатические характеристики района строительства:
- температура наиболее холодной пятидневки - -35ºС;
- средняя температура наиболее холодного месяца - -14,9 ºС;
- средняя температура отопительного периода - -6,6 ºС;
- температура точки излома отопительного графика - -13,8 ºС;
- среднесуточная температура наружного воздуха конца отопительного периода - +8 ºС;
- продолжительность отопительного периода – 231 день.
Общая характеристика потребителей и энергоносителе й:
- конструкция тепловых сетей: 4-х тубная, закрытая, водяная;
- рельеф: ровный.
Нагрузки котельной:
- расход теплоты на отопление и вентиляцию – 1,96 МВт;
- расход теплоты горячее водоснабжение – 0,32 МВт;
- расход теплоты на технологию – 0,5 МВт;
- расход пара на производство – 5,92 т/ч.
Параметры теплоносителя:
- для коммунально-бытовых потребителей – 95-70ºС;
- для технологии – 90-70ºС;
- для производственных потребителей пара – Ру=0,6 МПа.
Потери в сетях и располагаемые напоры:
- коммунально-бытовые потребители – 15 м;
- технология – 10 м;
- система горячего водоснабжения – 24 м;
- давление в водопроводе на вводе в котельную – 21 м.
Параметры исходной воды:
- водоем – р. Чепца;
- требования к качеству воды: прозрачность по шрифту не менее 30 см; общая жесткость 40 мкг/кг; содержание растворенного кислорода 50 мкг/кг; значение рН при 25ºС 8,5…10,5.

СОДЕРЖАНИЕ 2
1. ОПИСАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА. 6
1.1 Технологический процесс изготовления фанеры 7
1.2. Котельная установка 15
2. ТЕПЛОВАЯ СХЕМА КОТЕЛЬНОЙ УСТАНОВКИ И ЕЁ РАСЧЕТ. 16
2.1. Построение температурного графика центрального качественного регулирования. 16
2.2. Расчетные режимы тепловой схемы котельной установки. 19
2.3. Расчет тепловой схемы котельной установки. 20
3. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТРУБОПРОВОДОВ 31
3.1. Гидравлический расчет водяных трубопроводов. 31
3.2. Гидравлический расчет паропроводов. 32
3.3. Гидравлический расчет конденсатопроводов. 33
4. ПОДБОР ОБОРУДОВАНИЯ. 35
4.1. Подбор котла. 35
4.1.1. Подбор парового котла. 35
4.1.2. Подбор водогрейного котла. 36
4.2. Подбор горелочного устройства. 36
4.3. Подбор деаэратора. 37
4.5. Подбор оборудования для системы водоподготовки. 38
4.5. Подбор редукционного клапана. 41
4.6. Подбор регулирующего клапана. 41
4.7. Подбор крана трехходового. 42
4.8. Подбор счетчика пара. 42
4.9. Подбор счетчика воды. 42
4.10. Подбор мембранного расширительного бака. 43
4.11. Подбор объема бака для сбора конденсата. 44
4.12. Подбор насосов. 44
4.12.1. Подбор питательного насоса. 44
4.12.2. Подбор конденсатного насоса. 44
4.12.3. Подбор сетевого насоса для системы отопления. 45
4.12.4. Подбор сетевого насоса на технологию. 46
4.12.5. Подбор насоса на систему горячего водоснабжения 46
4.12.6. Подбор подпиточного насоса. 47
4.12.7. Подбор рециркуляцонного насоса. 47
5. АЭРОДИНАМИЧЕСКИЙ РАСЧЕТ КОТЕЛЬНОЙ УСТАНОВКИ 49
5.1. Расчет объемов воздуха и продуктов сгорания. 49
5.2. Аэродинамический расчет котельной установки. 50
6. ГАЗОСНАБЖЕНИЕ КОТЕЛЬНОЙ УСТАНОВКИ. 54
6.1. Расчет параметров газовой смеси. 54
6.2. Определение часовых расходов газа. 56
6.3. Гидравлический расчет газопровода. 56
6.4. Подбор оборудования. 58
6.4.1. Подбор основного оборудования ГРУ. 58
6.4.2. Подбор устройства учета расхода газа. 60
7. АВТОМАТИЗАЦИЯ 62
7.1. Система автоматизации контроля, регулирования и безопасности котельного агрегата. 62
7.2. Система автоматизации учета, регистрации отпуска и потребления газа. 63
8. ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 66
8.1. Перечень производимых работ 66
8.2. Подбор грузоподъёмных механизмов. Расчет такелажной оснастки 66
8.2.1. Подбор крана 66
8.2.2. Подбор грузового автомобиля 68
8.2.3. Расчет такелажной оснастки 68
8.3. Описание производимых работ 69
8.3.1. Монтаж котлоагрегата 71
8.3.2. Монтаж секционного водоподогревателя 71
8.3.3. Монтаж насосных агрегатов 73
8.3.4. Монтаж трубопроводов горячей воды 73
8.3.5. Монтаж газовоздухопроводов 76
8.3.6. Опробование и испытание оборудования котельной 77
8.4. Ведомость приспособлений, инструментов и инвентаря 79
8.5. Определение нормативных затрат труда на производство работ 81
8.6. График потребности в рабочих кадрах 86
8.7. График потребности в строительных машинах 86
8.8. Расчет потребных площадей мобильных (инвентарных) и временных зданий строительной площадки. 87
8.9. Приобъектные склады 88
8.10. Энергоснабжение строительной площадки 89
9. БЕЗОПАСНОСТЬ ТРУДА И ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ 91
9.1. Анализ основных опасных и вредных факторов воздействия при производстве строительно-монтажных работ и эксплуатации котельной 91
9.2 Меры безопасности при проведении строительно-монтажных работ 91
9.3 Меры безопасности при сварочные работы. 92
9.4 Меры безопасности при теплоизоляционные работы. 93
9.5 Отопление и вентиляция 93
9.6 Гидравлическое испытание трубопроводов 94
9.7 Производственное освещение котельной 94
9.8 Молниезащита котельной 96
9.9 Пожарная безопасность в котельной 98
9.10 Расчет ожидаемых уровней звукового давления на территории, прилегающей к котельной 98
9.11 Расчет вредных выбросов и рассеивания 100
10. РАСЧЕТ СМЕТНОЙ СТОИМОСТИ 49
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 64

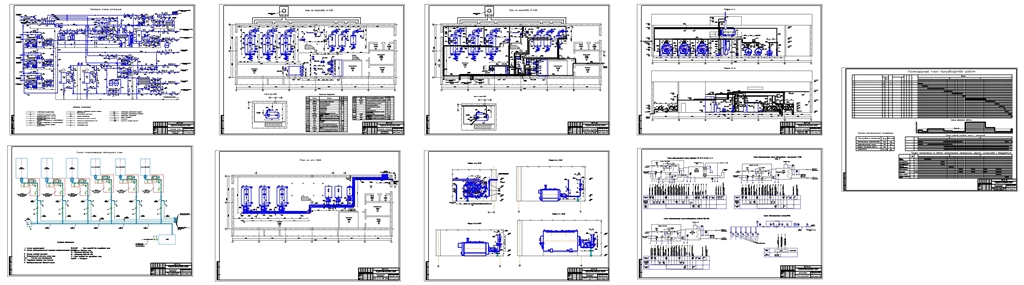

Состав: Графическая часть: Тепловая схема котельной (А1), Котельная установка - Компоновка оборудования (А1), Котельная установка - План на отм. 0.000, М1:50 План на отм. +4.000 (А1), Котельная установка - Разрез А-А, Б-Б М1:50 (А1), Газоснабжение внутреннее - Схема трубопроводов природного газа (А1), Газоснабжение внутреннее - План на отм. 0.000, М1:50 (А1), Газоснабжение внутреннее - Разрезы А-А, Б-Б, В-В, Г-Г (А1), Автоматизация - Схемы автоматизации (А1), План организации строительства (А1)
