Производственно-отопительная котельная с паровыми котлами ДЕ 10-14

Белорусский национальный технический университет
Кафедра «Тепловые электрические станции»
Курсовой проект по дисциплине "Теплогенерирующие установки" на тему: «Производственно-отопительная котельная с паровыми котлами»
Минск 2016

В данном курсовом проекте к расчету задан стационарный паровой котёл ДЕ-10-14. Производится расчёт материального баланса процесса горения и теплового баланса котла, осуществляется выбор и поверочный тепловой расчёт топочного устройства.
Содержание:
Введение
Исходные данные
1. Расчёт объёмов воздуха и продуктов сгорания
2. Определение энтальпий воздуха и продуктов сгорания
3. Тепловой баланс котла
4. Тепловой расчёт топки
5. Поверочный тепловой расчёт конвективных поверхностей нагрева
6. Конструктивный расчёт водяного экономайзера
7. Аэродинамический расчёт котельной установки
8. Выбор дымососа и дутьевого вентилятора
9. Порядок расчёта тепловой схемы
10. Выбор оборудования котельной
11. Расчёт водоподготовительной установки котельной
12. Расчёт технико-экономических показателей работы котельной
Литература

Котёл ДЕ-10-14
Параметры пара – насыщенный пар
Процент непрерывной продувки – 3%
Теплосети – закрытого типа
Сетевой трафик – 150/70

Основные характеристики котла ДЕ-10-14:

- паропроизводительность котла (D) 10 т/ч;
- рабочее давление 10 кг/см2;
- абсолютное давление в барабане (Р) 14 кг/см2;
-объем топочной камеры (Vт) 18,1 м3;
-поверхность нагрева экранов 39 м2;
-поверхность нагрева конвективного пучка 116 м2;
-диаметр и толщина экранных труб 51˟2,5 мм;
-шаг труб боковых экранов (sэ) 50 мм;
-продольный шаг труб конвективного пучка (s1) 90 мм;
-поперечный шаг труб конвективного пучка (s2) 110 мм.

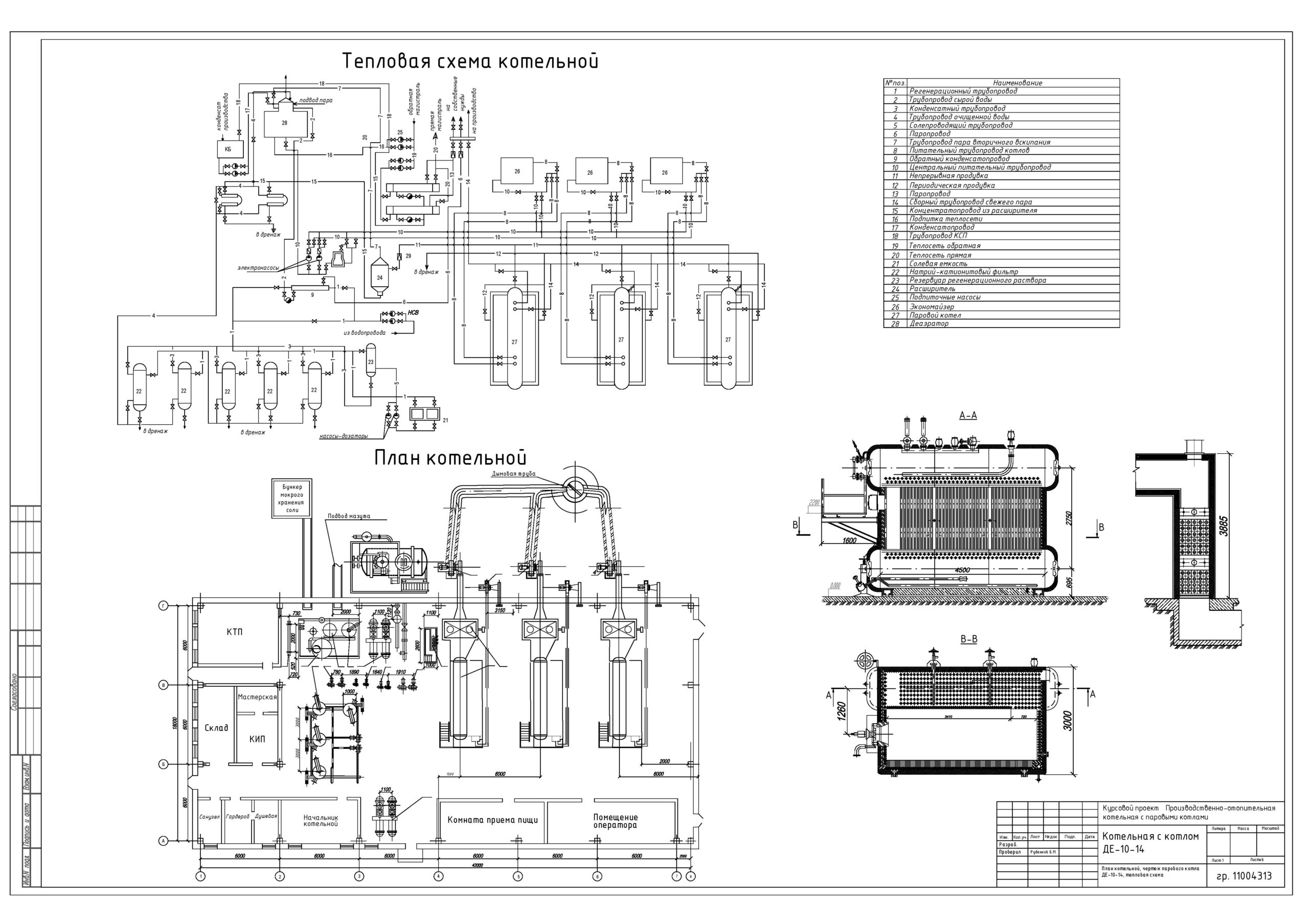

Состав: Тепловая схема котельной (3 котла), план котельной, план и разрез котлоагрегата ДЕ 10-14 Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Производственно-отопительная котельная с паровыми котлами ДЕ 10-14

курсовой тгу.docx
тгу чертеж2.dwg
