Радиатор профильный

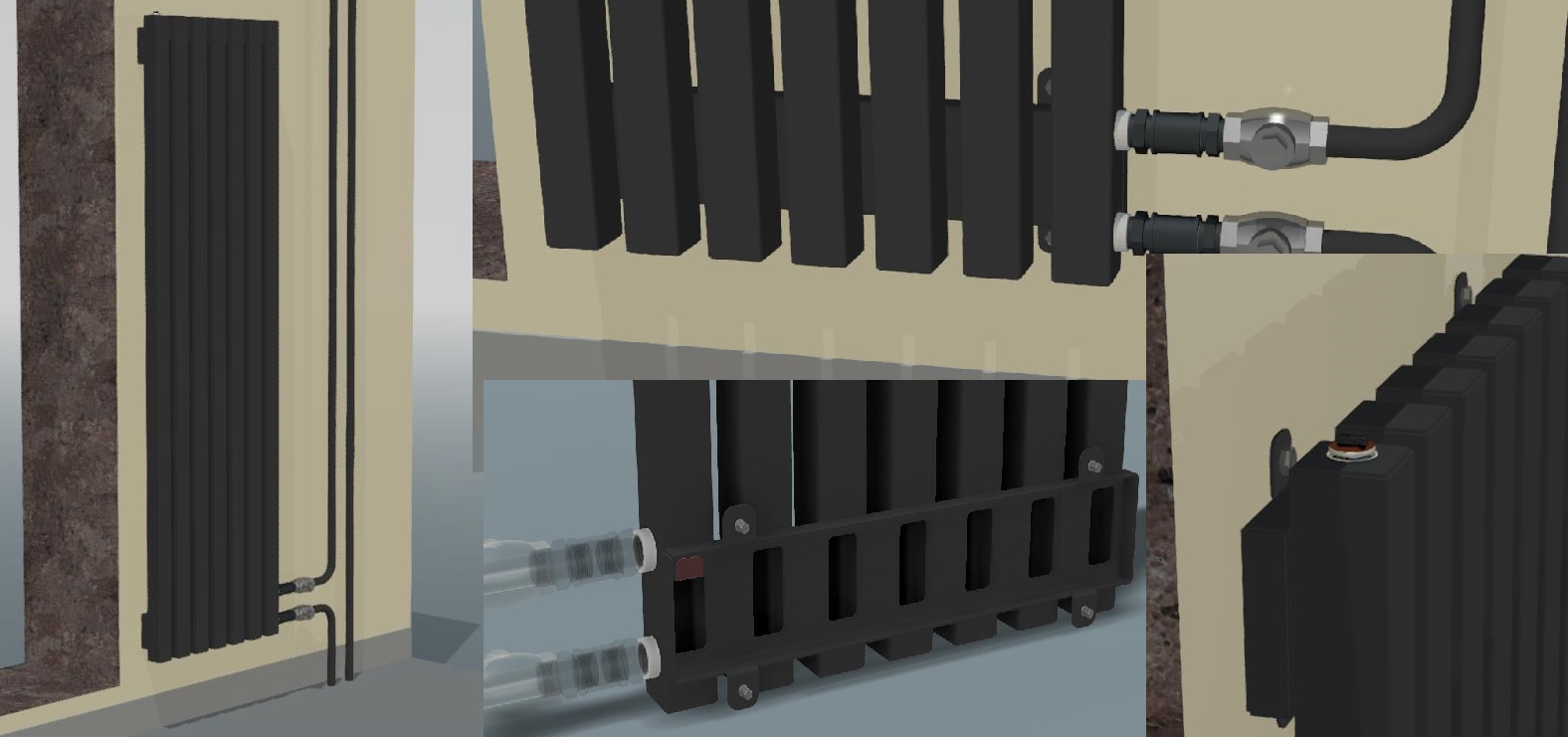

Декоративный радиатор водяного обогрева помещений на основе профильных труб. Габаритные размеры радиатора высота 1800мм, ширина 500мм, глубина 75мм. Ввод вывод на 3/4", профильная труба 50х50 со стенкой 2мм, задние стыковые короба выполнены из листового металла 2мм толщиной. Все элементы режутся на лазере. Общая масса 41 кг (без массы теплоносителя).

Состав: 3д Сборка, Элементы подетально

Софт: Autodesk Inventor 2021

Файлы:

Радиатор 1800х500/

Радиатор 1800х500/Профиль крайний.ipt

Радиатор 1800х500/Задняя заглушка.ipt

Радиатор 1800х500/Отсекатель нижний.ipt

Радиатор 1800х500/Профиль основной.ipt

Радиатор 1800х500/Заглушка квадратная.ipt

Радиатор 1800х500/Радиатор профильный 1.iam

Радиатор 1800х500/JIS B 2301 Шестигранный ниппель - Класс II 3_4.ipt

Радиатор 1800х500/ANSI B18.2.3.2M - M8x1,25 x 12(3).ipt

Радиатор 1800х500/JIS B 2051 Вворачиваемый подъемный обратный клапан - 10K 3_4.ipt

Радиатор 1800х500/Направление верхней коробки.ipt

Радиатор 1800х500/Задняя стойка 2.ipt

Радиатор 1800х500/Заглушка с отв.ipt

Радиатор 1800х500/Заглушка прямоугольная.ipt

Радиатор 1800х500/JIS B 2301 Муфта - Класс II 3_4.ipt

Радиатор 1800х500/Сегмент стены.ipt

Радиатор 1800х500/Воздушный клапан.ipt

Радиатор 1800х500/ISO 4145 Полураструб M1 3_4.ipt

Радиатор 1800х500/Задняя стойка 1.ipt
