Расчет атмосферного деаэратора

Нижнекамский химико-технологический институт
Кафедра электротехники и энергообеспечения предприятий
Курсовой проект по дисциплине "Тепломассообменное оборудование предприятий"
На тему: "Расчет атмосферного деаэратора"
Нижнекамск, 2014

В данной работе произведен расчет двухступенчатого деаэратора атмосферного давления производительностью Gд.п = 44 кг/с; при исходных данных: номинальное давление в деаэраторе P = 117,7 кПа; содержание кислорода в деаэрируемой воде cO2 = 5,4 мг/кг; температура деаэрируемой воды tд.в = 101,4С; основной конденсат расхода G(1)н.п = 39,08 кг/с; температура конденсата t(1)н.п = 70°С; расход добавочной воды G(2)н.п = 12,22 кг/с; температура добавочной воды t(2)н.п = 30°С; давление греющего пара Pп = 117,7 кПа; температура пара tп = 104,2°С.

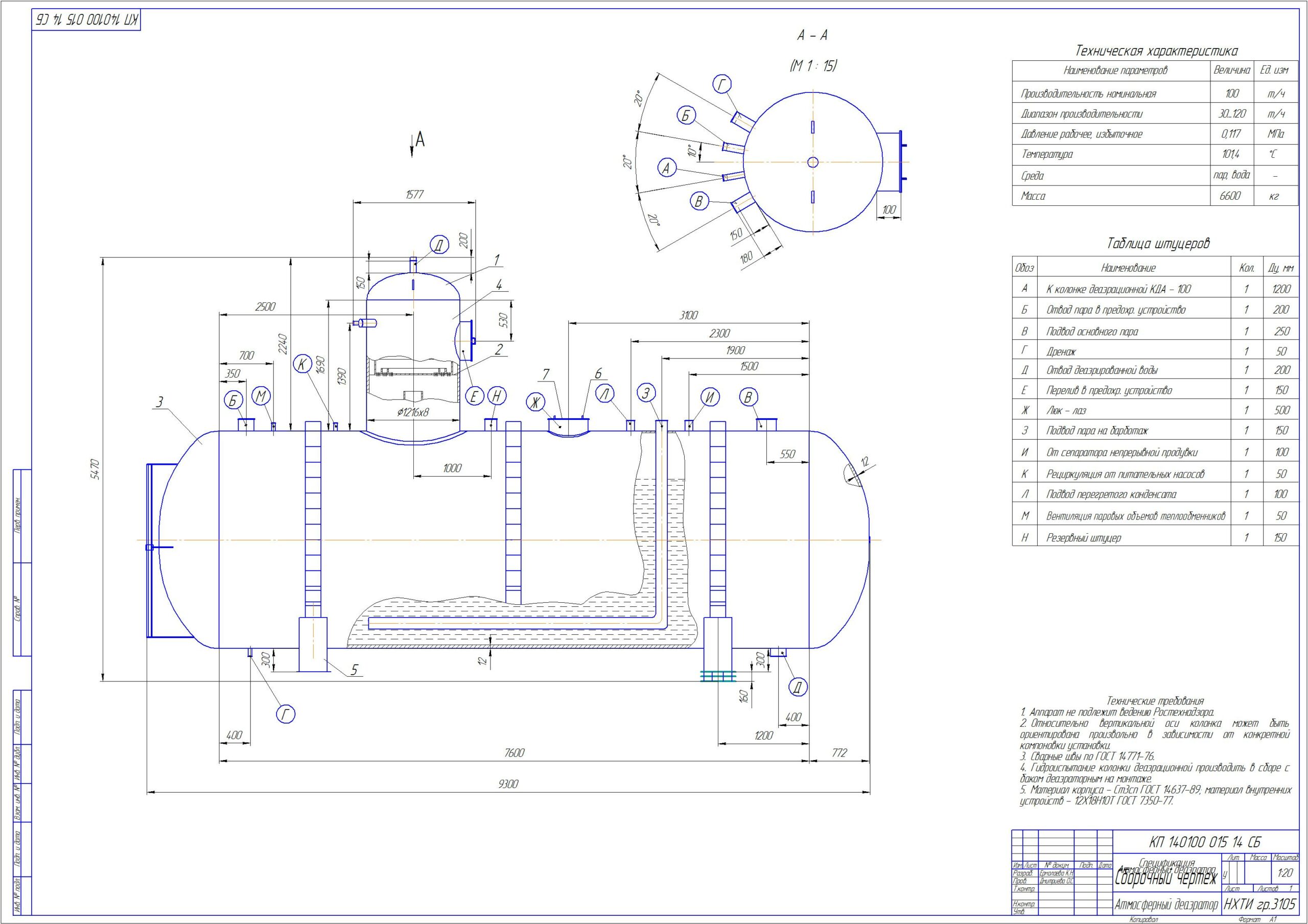

Состав: Деаэратор (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V14

Каталог / Инженерные системы / Теплоснабжение / Расчет атмосферного деаэратора

Просмотр файлов
спецификация деаэратор.spw
расчет деаэратор.doc
деаэратор.cdw
