Расчет котла ДКВР-6,5-13

НИУ МГСУ, кафедра Теплогазоснабжения и Вентиляции, дисциплина "Теплогенерирующие установки", Курсовая работа на темуу "Теплогенерирующие установки", 2022 год

Исходные данные
• марка котла – ДКВР-6,5-13
• номинальная производительность, D, т/ч (кг/с) – 6,5 т/ч (1,8 кг/с)
• давление в барабане (абсолютное), Рб, МПа – 1,3 МПа
• коэффициент загрузки котла: К = 150 %
• топливо – Оренбург – Александров Гай
• доля продувки, П, % - 6 %
• температура питательной воды, tпв, оС – 90 оС
• температура холодного воздуха, tух, оС – 30 оС
• температура уходящих газов, ϑух, оС – 130 оС
Основные конструктивные характеристики котла ДКВР-6,5-13
• объем топочной камеры, Vт, м3 – 19,7 м3
• площадь стен топочной камеры Fст, м2 – 58,4 м2
• расчетная поверхность нагрева в топке (только трубы), Fл, м2 – 27,0 м2
• высота оси выходного газового окна топки, Hт, м – 2,4 м
• высота оси горелки, hг, м – 1,0 м
ОГЛАВЛЕНИЕ
Исходные данные………………………………………………………………………..……….4
1. РАСЧЕТНЫЕ ХАРАКТЕРИСТИКИ ТОПЛИВА, ОБЪЕМЫ ВОЗДУХА И ПРОДУКТОВ СГОРАНИЯ………………………………………………………………………………………5
1.1 Состав топлива, теплота сгорания………………………………………………………….5
1.2 Теоретические объемы воздуха и продуктов сгорания……………………….…………..5
1.3 Коэффициенты избытка воздуха и присосы…………………………………….…………5
1.4 Действительные объемы воздуха и объемные доли продуктов сгорания………………..6
2. ЭНТАЛЬПИИ ВОЗДУХА И ПРОДУКТОВ СГОРАНИЯ…………………………….……7
2.1 Энтальпия теоретического объема воздуха……………………………………………..…7
2.2 Энтальпия теоретического объема продуктов сгорания……………………………….....7
2.3 Энтальпия действительного объема продуктов сгорания за поверхностями нагрева……………………………………………………………………………………..……..8
3. ТЕПЛОВОЙ БАЛАНС КОТЛА……………………………………………………………...9
4. РАСЧЕТ ТОПКИ……………………………………………………………………..……...10

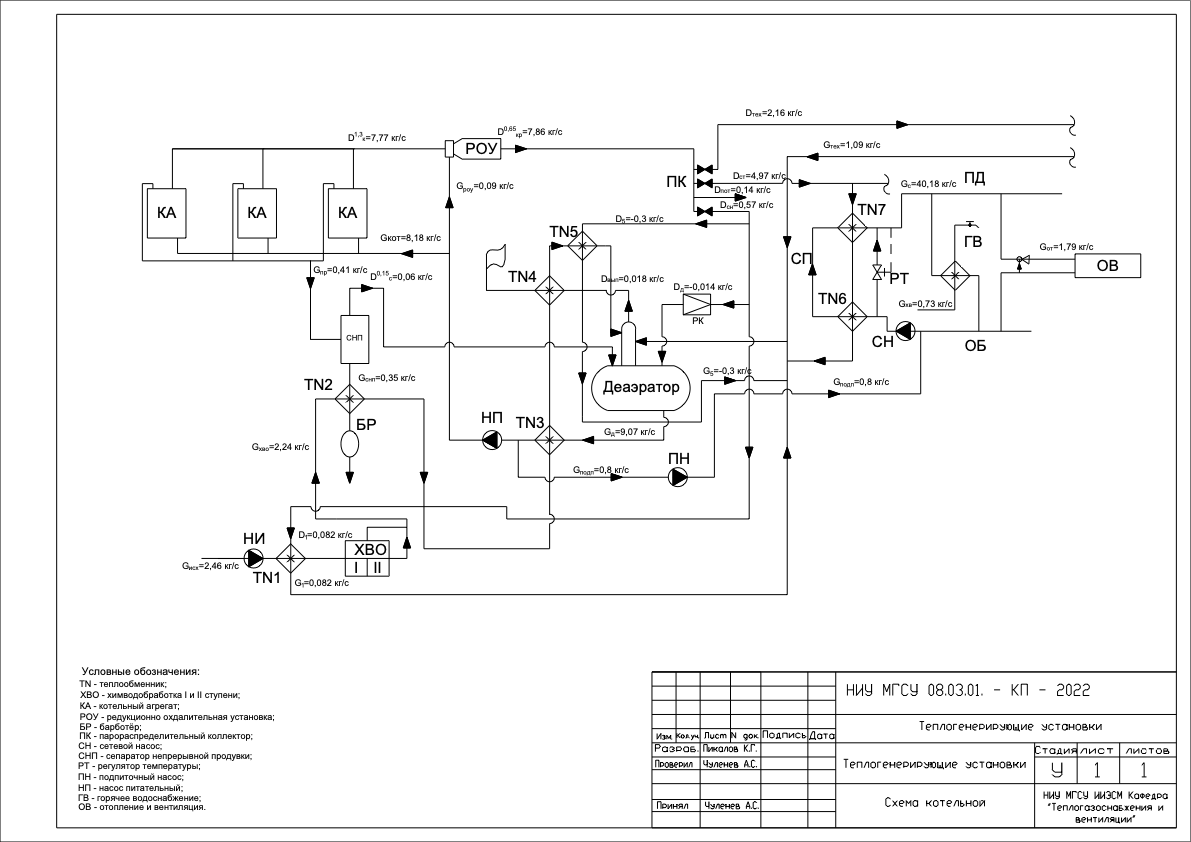

5. РАСЧЕТ ТЕПЛОВОЙ СХЕМЫ КОТЕЛЬНОЙ…………………………………..………..11
5.1 ИСХОДНЫЕ ДАННЫЕ………………………………………………………...………….13
5.1.1 ОПРЕДЕЛЕНИЕ НАГРУЗОК КОТЕЛЬНОЙ………………………………..………….14
5.2 РАСЧЕТ ТЕПЛОВОЙ СХЕМЫ…………………………………………………………...15
6. РАСЧЕТ УСТАНОВКИ ХИМИЧЕСКОЙ ОЧИСТКИ ИСХОДНОЙ ВОДЫ……………17
7. РАСЧЕТ ОБОРУДОВАНИЯ II – СТУПЕНЧАТОЙ СХЕМЫ NA-КАТИОНИРОВАНИЯ…………………………………………………………………...……..18
7.1 РАСЧЕТ NA-КАТИОНИТОВЫХ ФИЛЬТРОВ II СТУПЕНИ…………………...……...19
7.2 РАСЧЕТ NA-КАТИОНИТОВЫХ ФИЛЬТРОВ I СТУПЕНИ…………………..……….21
8. ОПРЕДЕЛЕНИЕ РАЗМЕРОВ СЕПАРАТОРА НЕПРЕРЫВНОЙ ПРОДУВКИ……...…23
9. ВЫБОР НАСОСОВ ДЛЯ ТЕПЛОГЕНЕРИРУЮЩЕЙ УСТАНОВКИ…………………..24
10. ПОДБОР ТИПОРАЗМЕРА ДЕАЭРАТОРА………………………………………………26
СПИСОК ЛИТЕРАТУРЫ…………………………………………………………...………....27
