Разработка системы централизованного горячего водоснабжения жилого дома с насосной циркуляцией

Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
Омский государственный технический университет
Кафедра «Гидромеханика и транспортные машины»
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту по дисциплине
«Теплоснабжение промышленных предприятий»
Омск 2016

Этажность - 4
Кол-во секц.На этаже - 3
Кол-во кварт. в секции и кол-во комнат - 3 кв. / 2 комн.
Кол-во прожив. в кварт. - 2 комн. - 4 чел
Кол-во водоразб. приборов в квартире - 3
В курсовой работе разрабатывается система централизованного горячего водоснабжения жилого дома с насосной циркуляцией. Подготовка воды для системы осуществляется в центральном (ЦТП) или индивидуальном (ИТП) тепловом пункте с использованием теплоносителя из тепловых сетей.
В работе решаются следующие основные вопросы:
-конструктивная разработка системы горячего водоснабжения в соответствии с заданием и исходными данными;
-расстановка оборудования и арматуры;
-определение расчетных расходов теплоты и горячей воды;
-гидравлический расчет подающих и циркуляционных теплопроводов;
-подбор оборудования теплового пункта.
В некоторых вариантах рассчитывается вместимость бака-аккумулятора на основе интегрального графика.

Оглавление
Введение...........................................................................................................................2
Определение расчетных расходов воды и теплоты......................................................4
Построение графиков расходов теплоты.......................................................................5
Подбор баков-аккумуляторов.......................................................................................6
Подбор оборудования....................................................................................................6
Таблица 1. Гидравлический расчет подающих теплопроводов закрытой системы горячего водоснабжения...............................................................................................................7
Таблица 2. Гидравлический расчет подающих теплопроводов открытой системы горячего водоснабжения...............................................................................................................10
Таблица 3. Расчет потерь теплоты подающими теплопроводами............................11
Таблица 4. Гидравлический расчет циркуляционных теплопроводов………….....12
Список литературы……………………………………………………………………14

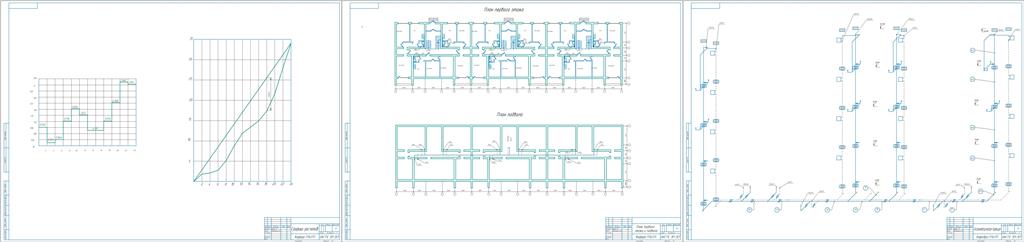

Состав: План первого этажа и подвала. график расчетов. аксонометрическая проекция. 3 листа А1 и поясн записка Язык документа

Софт: КОМПАС-3D 15
