Реконструкция градирни Йошкар-Олинской ТЭЦ-2

Поволжский государственный технологический университет
Кафедра «Энергообеспечение предприятий»
Выпускная квалификационная работа на тему: "Реконструкция градирни Йошкар-Олинской ТЭЦ-2"
Йошкар-Ола, 2024

1. Исходные данные: Принципиальная тепловая схема Йошкар-Олинской ТЭЦ-2 с турбинами ПТ-80/100-130/13, ТП-115/125-130-1. Градирни - башенные капельно-пленочного типа БГ-1200. Расход оборотной циркуляционной воды Q= 8000 м3/час.
Температура входной циркуляционной воды – 20÷35ºC. Температура уходящей циркуляционной воды – 15÷28 ºC.

Содержание
Введение 7
1 Теоретический обзор 9
1.1 Классификация градирен 9
1.2 Описание Йошкар-Олинской ТЭЦ-2 филиала «Марий Эл и Чувашии» ПАО «Т Плюс» 12
1.3 Описание конструкции градирен 13
1.4 Основные выводы по первому разделу 17
2 Модернизация башенной градирни типа БГ-1200 ст. №1 18
2.1 Техническое состояние модернизируемой градирни ст.№1 18
2.2. Конструктивные решения по модернизации градирни 21
2.3. Работы по модернизации градирни ст.№1 24
2.4 Основные выводы по второму разделу 29
3 Расчет охлаждающей способности градирни после модернизации 30
3.1 Основные положения и расчетные формулы 30
3.2 Параметры воздуха при расчете градирен 36
3.2.1 Определение технологических и конструктивных характеристик оросителя 37
3.2.2 Параметры воды на входе в градирню 38
3.2.3 Определение общего коэффициента аэродинамического сопротивления градирни 38
3.3 Расчет параметров работы градирни 41
3.4 Основные выводы по третьему разделу 44
4 Технико-экономическое обоснование реконструкции градирни ………………...45

4.1 Расчет капитальных вложений в мероприятие и годовых эксплуатационных затрат 45
4.2 Расчет годового экономического эффекта и срока окупаемости мероприятия………………………………………………………………………………………………………………47
4.3 Основные выводы по четвертому разделу 50
5 Организация работ по модернизации градирни 51
5.1 Демонтажные работы 51
5.2 Организация строительных и монтажных работ 56
5.3 Обеспечение мер по охране труда и пожарной безопасности 65
5.4 Основные выводы по пятому разделу 73
Заключение 74
Список литературы 75
Приложения 78

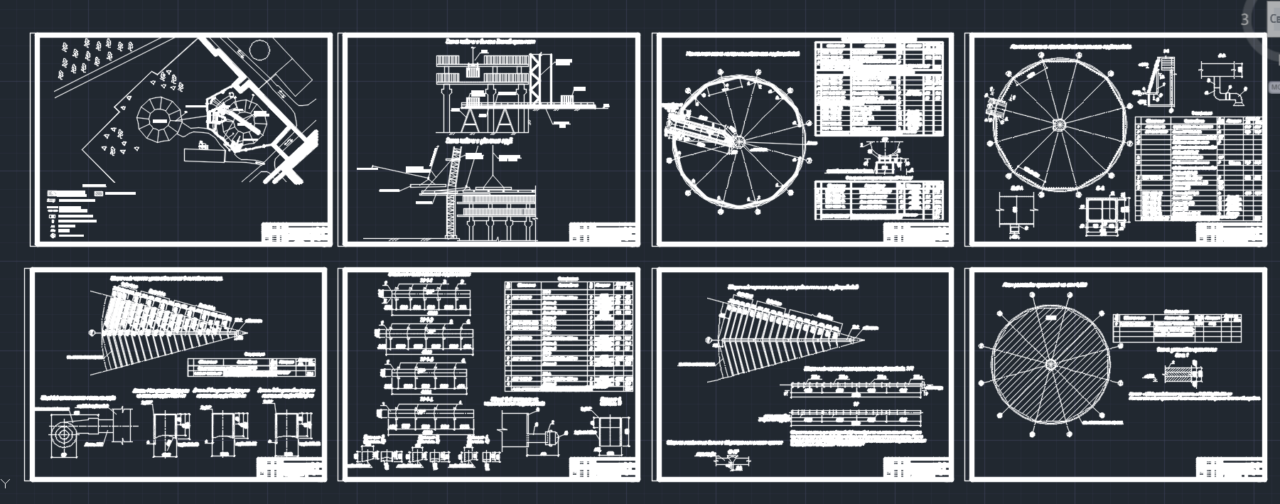

Содержание графической части
(перечень графического материала, число листов с указанием формата)
Стройгенплан– А1. Схема подачи и выноса блоков оросителя. Схема подачи и удаления труб – А1. Монтажная схема напорных и сбросного трубопроводов – А1.
Монтажная схема противообледенительного трубопровода – А1. Сборочный чертеж установки сопел в типовом секторе – А1. Стальные магистральные трубопроводы – А1. Сборочный чертеж стальных распределительных трубопроводов – А1. План раскладки оросителей – А1.
