Резервуар двухстенный РГСД-20

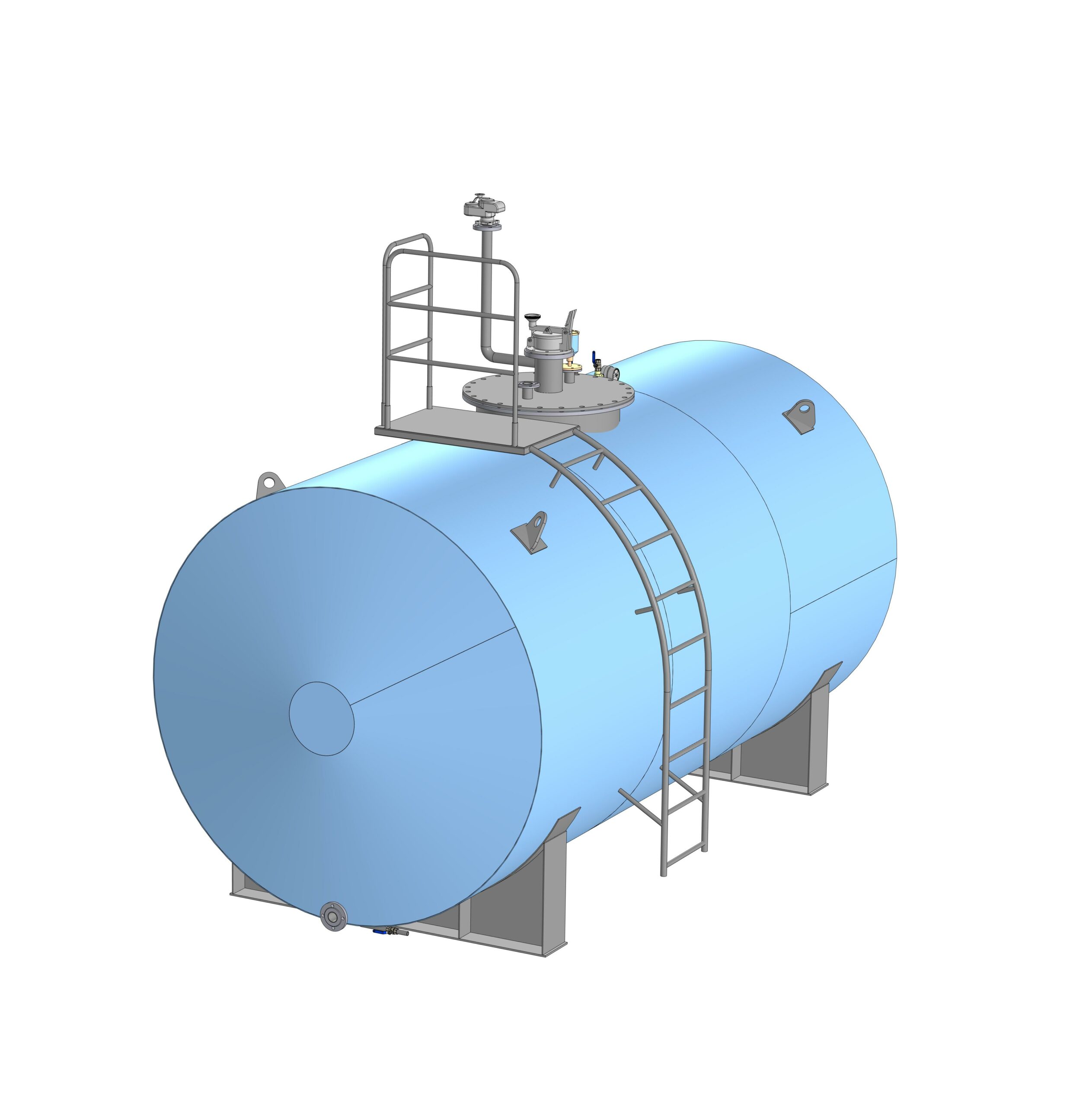

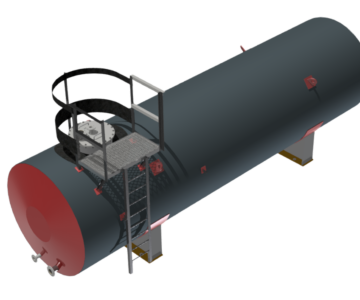

В производстве изготовления паровых котлов поступил заказ бака запаса топлива. Я решил начертить РГСД-20. В просторах интернета долго искал готовый чертеж. Поверьте, вы его не найдете. Пришлось начертить самому с нуля. Резервуар двухстенный. Описание на него можно найти информацию в интернете. Резервуар изготовлен по данным чертежам, в архиве есть фото почти готового изделия. Он будет служить для запаса топлива, в частности солярки для обеспечения топливом паровых котлов при отсутствии природного газа.

Состав: 3D модель и некоторые чертежи

Софт: КОМПАС-3D 21

Файлы:
Model Geometry.m3d
Y Коннектор (тройник) BSP.m3d
Бак запаса топлива.cdw
Бак запаса топлива.jpg
Горловина Ду800.m3d
Датчик топлива.m3d
Днище внутреннее.m3d
Днище наружнее.m3d
Заглушка 2.m3d
Заглушка.m3d
Каркас площадки.a3d
Каркас площадки.jpg
Клапан СМДК 50.m3d
Кольцо горловины.m3d
Кольцо.m3d
Кран шаравой КШ-20.a3d
Крышка горловины.m3d
Крышка.dxf
Крышка.frw
Лапа ушка.m3d
Лестница.a3d
Линия закачки азота.m3d
Люк замера ЛЗ-150.m3d
Манометр.m3d
Обечайыка внутренняя 1.m3d
Обечйка наружняя 1.m3d
Обшивка площадки.m3d
Отвод ля СМДК-50.a3d
Перила Ш-500.a3d
Перила Ш-800.a3d
Пирамида.a3d
Пластина пирамиды.m3d
Подставка/Лента подставки.m3d
Подставка/Пластина подставки.m3d
Подставка/Пластина средняя подставки.m3d
Подставка/Полдложка подставки.m3d
Подставка/Полозя.m3d
Подставка/Стойка 630.m3d
Подставка/ТС Подставки.jpg
Подставка/ТС Подставки.t3d
Полусгон.m3d
Расчет материалов.cdw
Ребра жесткости днища.m3d
Сборка.a3d
Т. сборки/ТС горловины факт.t3d
Т. сборки/ТС горловины.jpg
Т. сборки/ТС диагфрагмы жесткости.t3d
Т. сборки/ТС площадки.t3d
Текстовый.kdw
Труба горловины Ду50.m3d
Труба дренажа.m3d
Труба Ду20. Обратная линия.m3d
Труба Ду32. Обратная линия.m3d
Труба Ду50. Дренаж.m3d
ТС горловины.t3d
ТС днища внутреннего.t3d
ТС обечайки внутренней.t3d
ТС обечайки наружней.t3d
ТС пирамиды.t3d
ТС ушка 2.t3d
ТС ушка.t3d
Ушко.m3d
Фланец.frw
Фрагмент.frw
Чертеж.cdw
