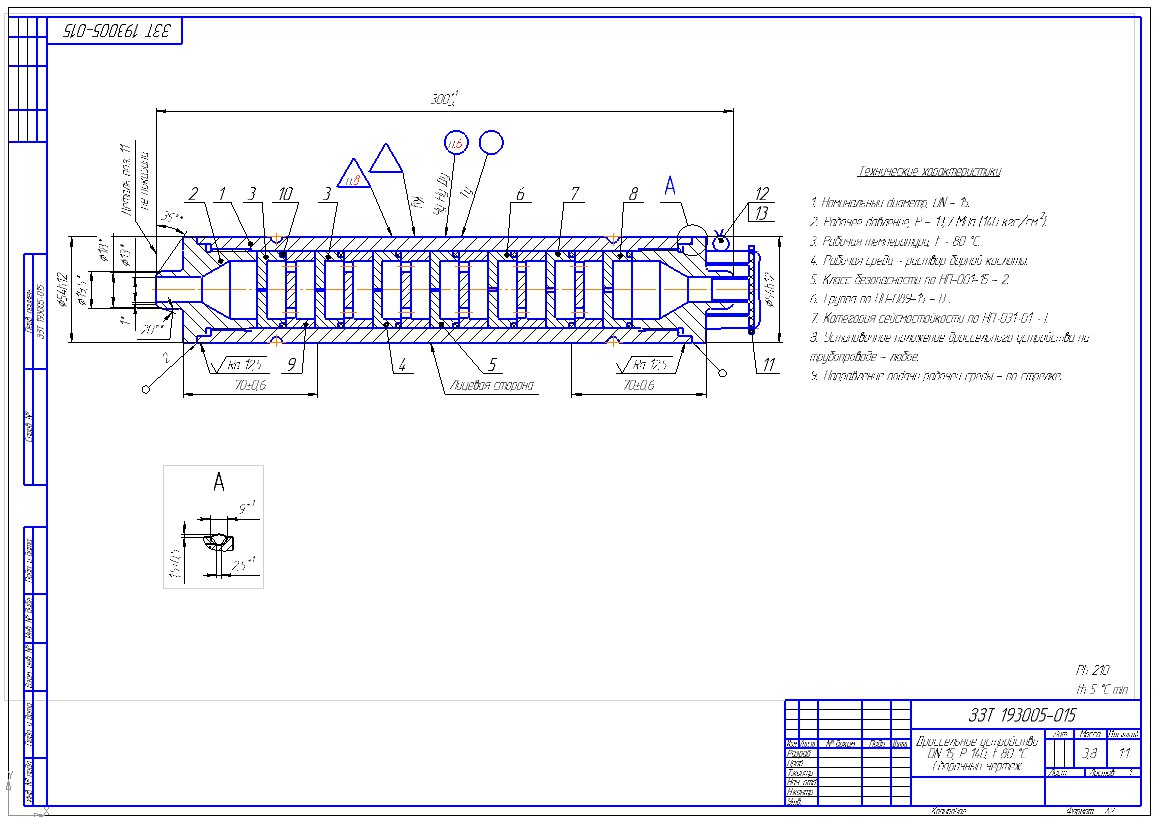

Сборочный чертеж дроссельного устройства

Дроссельное устройство, снижающее скорость потока и давление среды в трубопроводе. Устанавливается на трубопровод с номинальным диаметром 15 мм и внутренним давлением 13,7 МПа. Рабочая температура - 80 градусов.

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Сборочный чертеж дроссельного устройства

Drosselnoe_ustroystvo.cdw
ZZT_193005-015_SP_-_Drosselnoe_ustroystvo_2018.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
