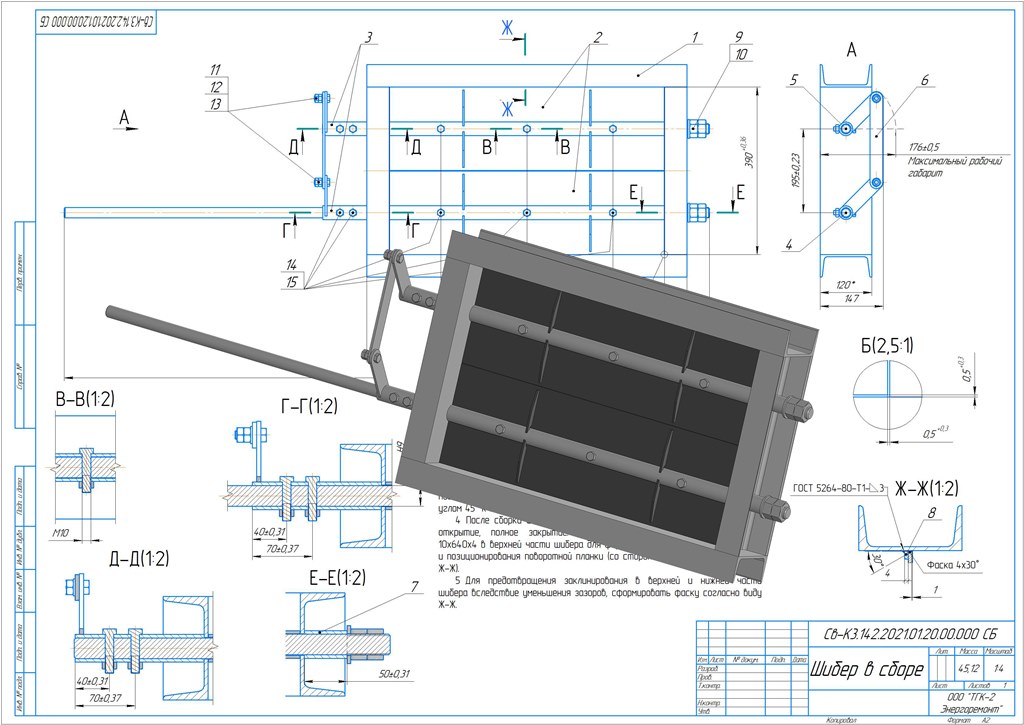

Шибер регулирующий для котлов КВМ-2,5

Для регулировки уходящих газов, а также для исключения присосов при простаивании котлов отопления типа КВм-2,5 разработана конструкция двухосного поворотного шибера (причина - отсутствие места установки полноповоротного одноосного шибера).
После реконструкции газохода отказались от выдвижного шибера (заслонка, которая из-за нагрева коробилась, и заедала в направляющих). Управление шибером вынесли к боковой части котла с помощью отдельной штанги, что исключило необходимость прохода в районе автоматической системы золоудаления к отводным газоходам.

Состав: 3D Сборка, Сборочный чертеж (СБ), Спецификация

Софт: КОМПАС-3D 18.1

Файлы:
Швеллер L=390мм.m3d
Св-К3.142.2021.01.20.03.001 _ Втулка L=150мм.cdw
Упор.m3d
Св-К3.142.2021.01.20.03.000 СБ _ Поворотник.cdw
Ось №2m3d.m3d
Гайка М24 ГОСТ 5915-70.m3d
Рычажок.m3d
Трубка 32х3,5 L=639.m3d
Болт М10х45 ГОСТ 7798-70.m3d
Св-К3.142.2021.01.20.01.002 _ Швеллер L=744мм.cdw
Шайба 24 ГОСТ 11371-78.m3d
Св-К3.142.2021.01.20.00.007 _ Втулка L=50мм.cdw
Планка поворотная.a3d
Св-К3.142.2021.01.20.00.004 _ Ось №1.cdw
Св-К3.142.2021.01.20.01.001 _ Швеллер L=390мм.cdw
Св-К3.142.2021.01.20.02.001 _ Втулка осевая.cdw
Св-К3.142.2021.01.20.00.005 _ Ось №2.cdw
Тяга.m3d
Болт М10х30 ГОСТ 7798-70.m3d
Св-К3.142.2021.01.20.02.002 _ Планка.cdw
Втулка 32х3,5х50.m3d
Св-К3.142.2021.01.20.00.000 С _ Шибер в сборе_Спецификация.spw
Втулка 32х3,5х150.m3d
Гайка М10 ГОСТ 5915-70.m3d
Рама.a3d
Рычажок1.m3d
Св-К3.142.2021.01.20.02.003 _ Ребро жесткости.cdw
Поворотник.a3d
Св-К3.142.2021.01.20.00.000 СБ _ Шибер в сборе.cdw
Швеллер L=744.m3d
Св-К3.142.2021.01.20.01.000 СБ _ Рама.cdw
Ось №1.m3d
Планка.m3d
Св-К3.142.2021.01.20.03.002 _ Рычажок.cdw
Св-К3.142.2021.01.20.03.000 С _ Поворотник_Спецификация.spw
Св-К3.142.2021.01.20.00.008 _ Упор.cdw
Св-К3.142.2021.01.20.00.006 _ Тяга.cdw
Шайба 10 ГОСТ 11371-78.m3d
Ребро жесткости.m3d
Св-К3.142.2021.01.20.02.000 С _ Планка поворотная_Спецификация.spw
Шибер в сборе.a3d
Св-К3.142.2021.01.20.01.000 С _ Рама_Спецификация.spw
Св-К3.142.2021.01.20.02.000 СБ _ Поворотная планка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Обвязка котла КВм-4 с кипящим слоем
Рейтинг: 30
Софт: AutoCAD 15
Состав: Вид общий обвязка котла
0
1
8
440
Обвязка котла КВм-4 с кипящим слоем
Котел опилочный КВм
Рейтинг: 300
Софт: КОМПАС-3D 15 SP2
Состав: 4 листа на каждом по 2а вида н
0
1
223
9407
Котел опилочный КВм
Котёл водогрейный КВм-1,4-95ТШПм
Рейтинг: 30
Софт: AutoCAD 2007
Состав: Модель котла
0
13
4
329
Котёл водогрейный КВм-1,4-95ТШПм

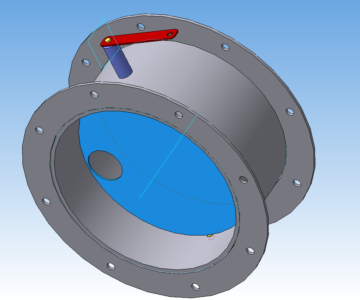

Шибер для отключения оборудования котла от тракта
