Системы теплогазоснабжения и вентиляции 10-ти этажного жилого дома в г. Екатеринбург

Национа́льный иссле́довательский Моско́вский госуда́рственный строи́тельный университе́т (МГСУ), Кафедра ИДО, Дисциплина ТГВ, Тема "Системы теплогазоснабжения и вентиляции 10-ти этажного жилого дома в г. Екатеринбург" 2024г.

Описание объекта
Жилой дом
Количества этажей: 10
Высота типового этажа: h = 3,1 м Подвал и чердак неотапливаемые
Отапливаемый объем: Vот = A*Н= 882*(9*3,1+2,8)=27077 м3 (при условии, что высота последнего этажа от уровня пола до потолка 2,7 м (что на 0,3 меньше (толщина перекрытия), чем высота типового этажа от уровня пола до уровня пола вышележащего этажа)
Район строительства: Екатеринбург

ОГЛАВЛЕНИЕ:

1.1. Описание объекта 3
1.2. Параметры климата 3
2 Расчет тепловых нагрузок 4
2.1. Определение тепловой мощности на систему отопления 4
2.2. Определение тепловой мощности на работу системы
механической вентиляции 28

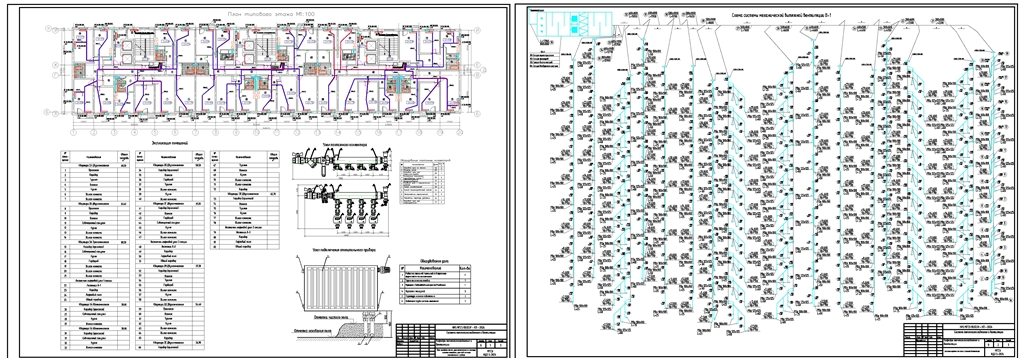

3. Проектирование поквартирной системы отопления 31
3.1. Техническое решение 32
3.2. Размещение и выбор отопительных приборов 33
3.3. Выбор поэтажного коллектора и диаметра труб 36
4. Аэродинамический расчет воздуховодов и конструирование
системы механической вентиляции 37
4.1. Техническое решение 37
4.2. Аэродинамический расчет 25
4.3. Подбор вентиляционного оборудования 43
4.3.1. Вытяжная установка В1 44
4.3.2. Подбор воздухоприемного блока 45
4.3.3. Подбор блока фильтров 46
4.3.4. Выбор вентилятора и типа электродвигателя 47
5. Расчет тепловой мощности модульной котельной 44
5.1. Техническое решение 45
5.2. Определение тепловой мощности модульной котельной 46
5.3. Размещение модульной котельной 47

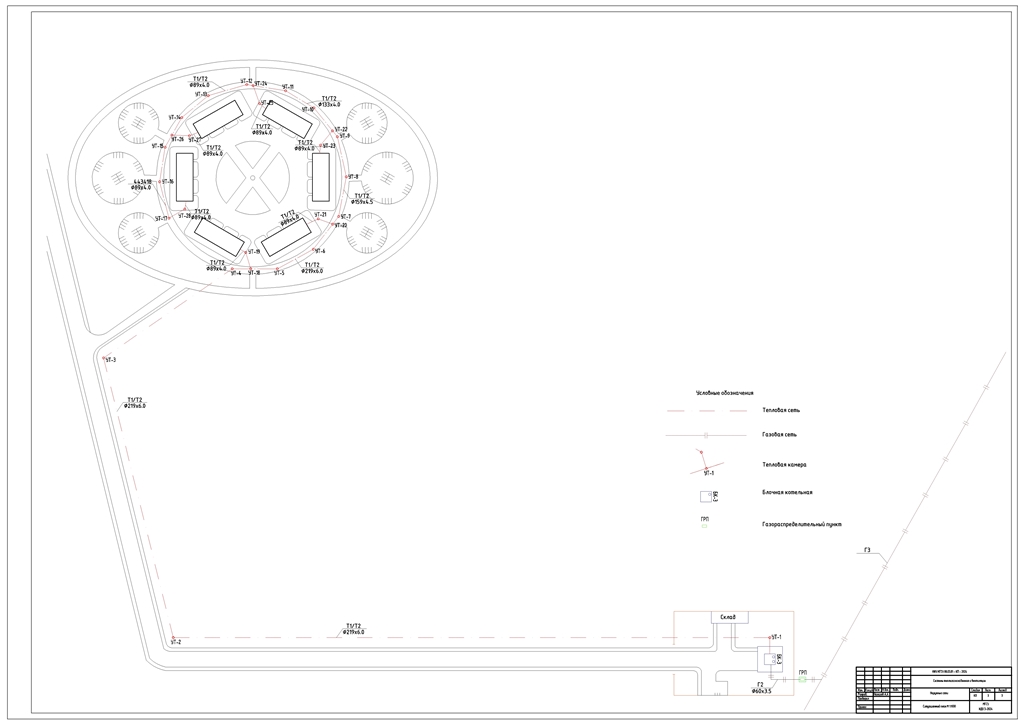

6. Расчет тепловой сети квартала 49
6.1. Техническое решение 50
6.2. Определение диаметра труб тепловой сети 51
7. Расчет потребности в газе и выбор газораспределительного
пункта 52
7.1. Техническое решение 52
7.2. Расчет блочного ГРП 53
Библиографический список 54
