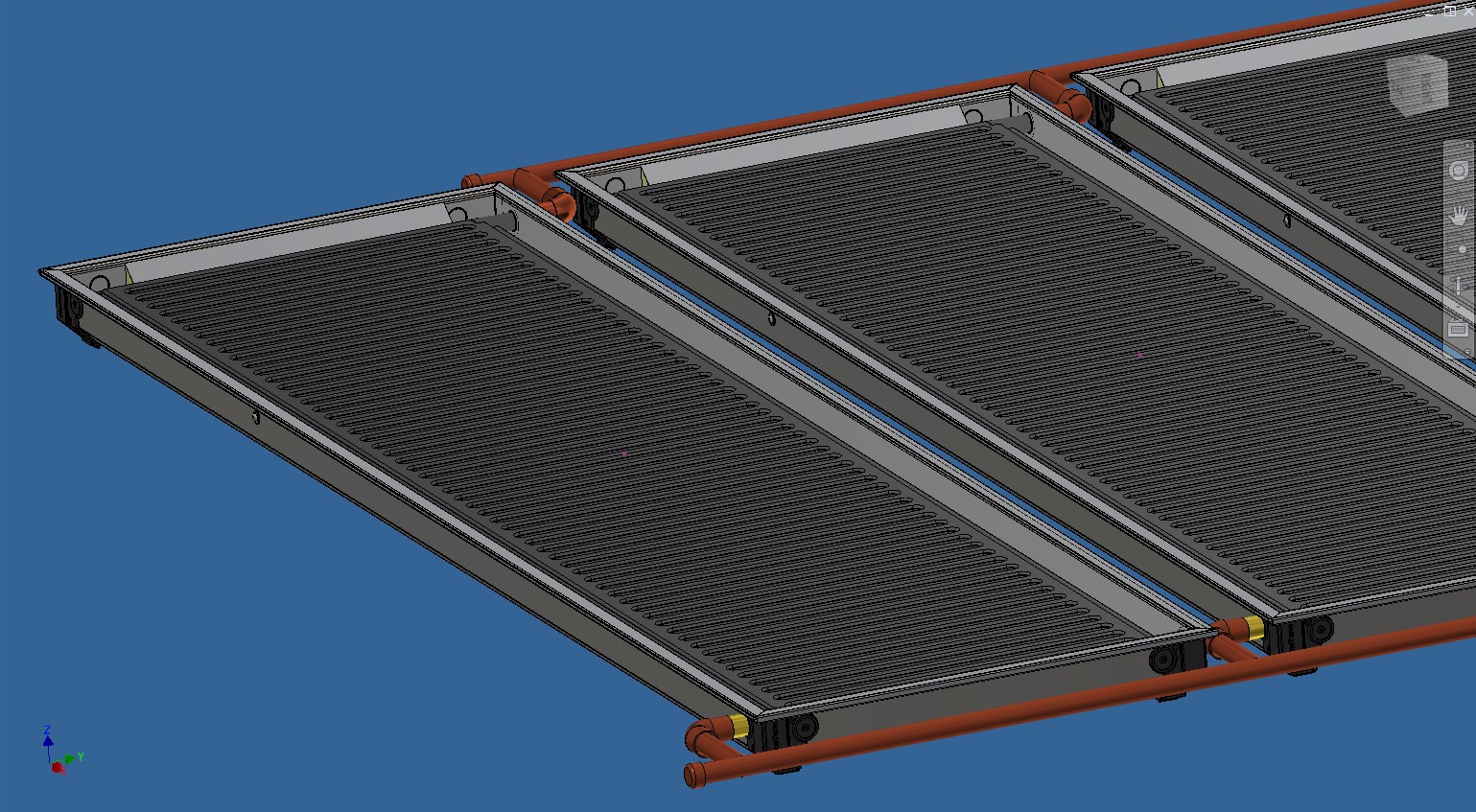

Солнечный коллектор сезонный изготовленный на основе панели радиатора Коррадо 1м2. Покрытие абсорбера - противокорозионый грунт и Илиолак. Используется призматическое стекло. Корпус из оцинкованной стали 1мм , скреплен полуавтоматической пайкой. Уголки распечатаны на 3д принтере. Температура стагнации ~120C , КПД ~93%. Стоимость одной панели по состоянию на 2017г была около 100$. На базе этих коллекторов было реализовано два крупных объекта рекреационного назначения в Харьковской области и около сотни единичных продаж до закрытия предприятия.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Солнечный коллектор на основе радиатора типа Коррадо
Солнечный коллектор на основе радиатора типа Коррадо
0
2
54
1
0
50
Сообщить о проблеме
Олег
Содержимое архива
-
Фитинг колена 90 градусов x C 1.ipt
-
уплотнитель.ipt
-
уголок финал на приливом.ipt
-
бинт-шайба-гайка крепеж.ipt
-
-
рамка алюминиевая.pdf
-
корыто с отверстиями развертка.dwg
-
корыто.pdf
-
гребенка с фитингами.iam
-
рамка отражатель.ipt
-
батарея.ipt
-
сборка коллекторов.iam
-
гребенка.ipt
-
Screenshot 2023-05-25 152035.jpg
-
-
условный теплоноситель1.ipt
-
рамка1 .ipt
-
сборка коллекторов.ipj
-
корыто.ipt
-
-
сборка.iam
-
гребенка низ.ipt
-
корыто с отверстиями развертка с зарезами без гибов.dwg
-
рамка2 .ipt
-
сборка.ipj
-
корыто с отверстиями развертка.dxf
-
латцнній удлинитель.ipt
-
втулка-обтюратор.ipt
-
-
гребенка с фитингами низ.iam
-
кусок утепляшки.ipt
-
packngo.log
-
сборка коллекторов.ipj.old
-
сборка.ipj.old
-
уголок финал на приливом2 .ipt
-
стекло.ipt
