Строительство тепловых сетей в г.Есиль, Есильского района, Акмолинской области .

Рабочий проект теплотрассы (нижняя нить) разработан на основании задания на проектирование и в соответствии с требованиями СП РК 4.02-04-2003, СНиП РК 2.04.01-2001, СНиП 3.05.03-85, МСН 4.02-02-2004.
Проектом предусмотрено теплоснабжение города Есиль (внеплощадочные сети), Есильского района Акмолинской области.
Источник теплоснабжения-центральная котельная в г.Есиль.
Присоединение предусмотрено к котельной. Способ прокладки трубопроводов в ППУ-изоляции. Участок под дорогой и ближе 5 метра к зданий проложить в непроходном канале.
Трубы приняты стальные электросварные из стали , термически обработанные по ГОСТ 10704-76 в ППУ-изоляции по ГОСТ 30732-2001.
По данным об инженерно-геологических изысканиях подземные воды на площадке вскрыты на глубине 1.00-5.00 м от поверхности земли, абсолютные отметки УГВ 356.0-360.30 м. По химическому составу воды характеризуются как пресные, слабощелочные, хлоридно-сульфатно-кальциевые.
Тепловые удлинения компенсируются углами поворотов трубопроводов теплосети и П-образными компенсаторами.
На участке теплотрассы в индустриальной ППУ-изоляции предусмотрена система оперативно-дистанционного контроля (см.часть ОДК) для контроля за влажностным состоянием изоляционного слоя.
Опорожнение трубопроводов предусмотрено в дренажные колодцы с последующим вывозом машинами.
Трубы для бесканальной прокладки поставляются предизолированными, длиной 10-12м.
Монтаж трубопроводов вести в соответствии с требованиями РТМ-1с- 81 "Руководящие технические материалы по сварке при монтаже оборудования тепловых электростанций". Все сварные соединения подвергнуть 100% контроля качества неразрушающими методами.
При обнаружении в траншее грунтовых вод, до монтажа трубопроводов выполнить водопонижение на площадке в соответствии с действующими нормами. После монтажа произвести гидравлические испытания трубопроводов в соответствии с требованиями "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды" и СНиП 3.05.03-85. Величины пробного давления для гидравлического испытания 8атм. Максимальный 16 атм.
При производстве работ, испытаниях и приемке тепловой сети в эксплуатацию необходимо руководствоваться СНиП РК 1.03.06-02, типовыми альбомами по перечню ссылочных документов и "Руководством по применению труб с ППУ-изоляцией индустриального производства".
Расчет трубопроводов на прочность выполнен по программе "Старт-4.62" при условии ведения монтажа трубопроводов при температуре наружного воздуха 0°С.
После выполнения обратной засыпки траншеи и благоустройства установить предупреждающие знаки на углах поворота и в характерных точках.
На каждый шаровый кран в смотровых колодцах установить указательную бирку с обозначением диаметра и назначения арматуры,согласно проекта.

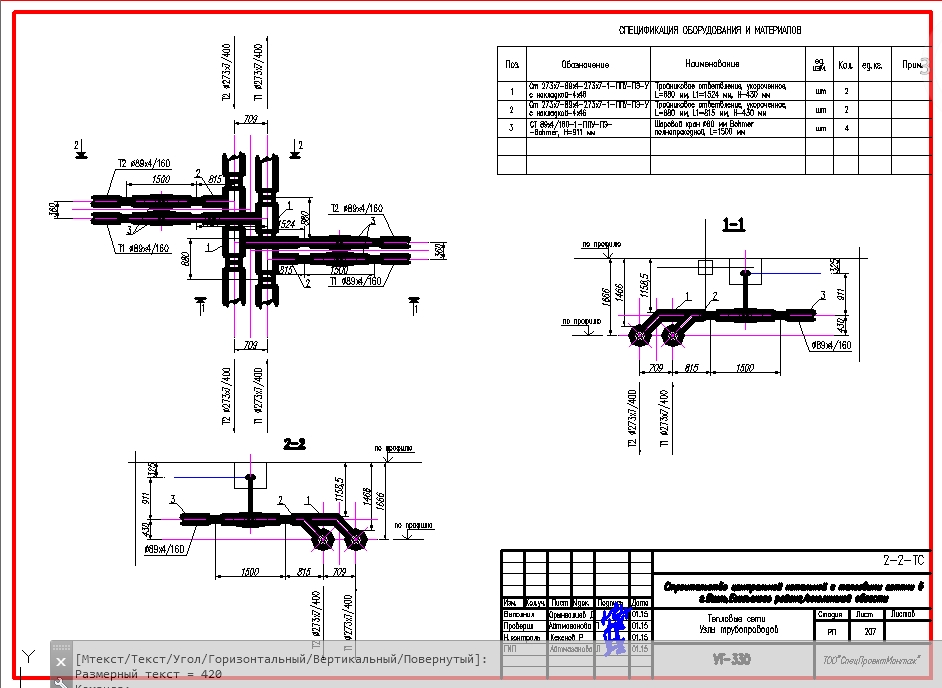

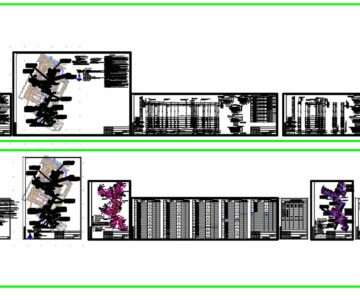

Состав: ТЕПЛОТРАССА г. ЕСИЛЬ. НИЖНЯЯ НИТЬ. Общие данные, Монтажная схема, Расчетная схема, Тепловая схема, План теплосети, Узлы ответвлений, Ведомость компенсаторов, Профиль, План ОДК, КЖ Нижняя нить Спецификация. Язык документа

Софт: AutoCAD 2014
