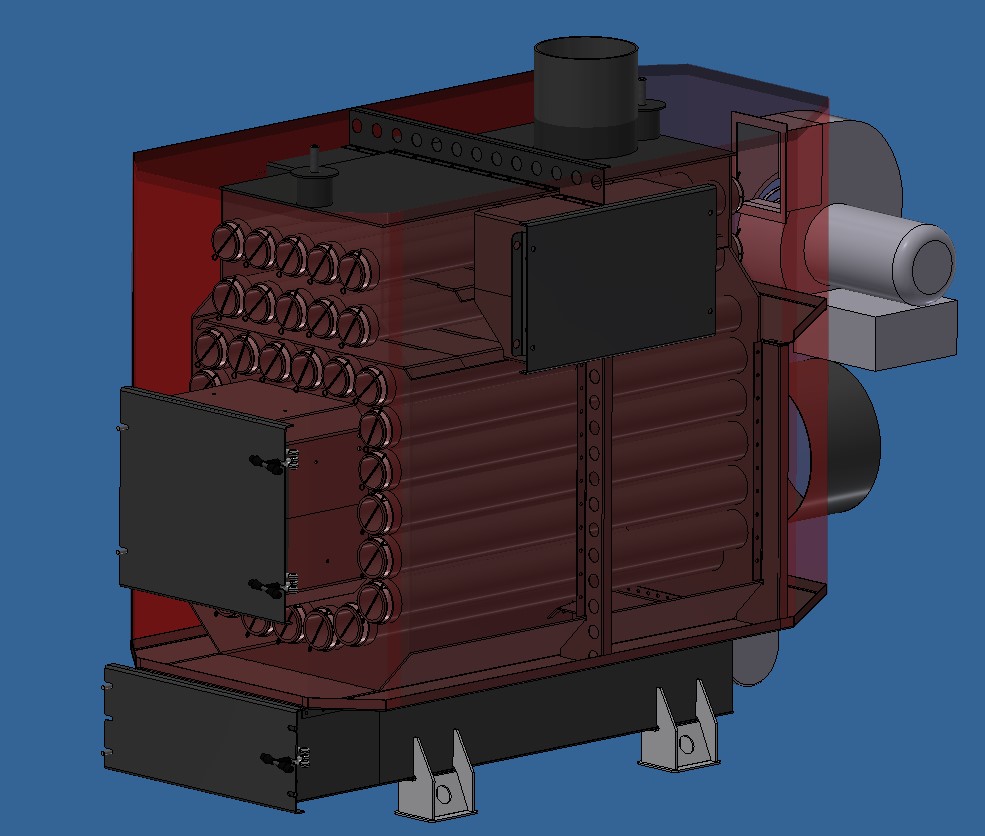

Теплогенератор воздушный на твердом топливе со сменными жаровыми трубами 80кВт
1
6
399
5
0
100
Сообщить о проблеме
Автор
Олег
Дата
25.05.2023
Язык
Русский
Состав
3д сборка плюс stp файл
Софт
Inventor 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
DIN 582 - M20 x 2,5.ipt
-
DIN 6334 - M10 .ipt
-
packngo.log
-
Болт B.M10-6g×40 ГОСТ 3033-79.ipt
-
Болт B.M10-6g×70 DIN 444.ipt
-
Болт M8×30 ГОСТ 7801-81.ipt
-
Болт M8×50 (S13) ГОСТ 15589-70.ipt
-
Болт M10-6gx70 ГОСТ 7796-70.ipt
-
Болт M10×20 (S16) ГОСТ 15589-70.ipt
-
Болт M10×70 (S16) ГОСТ 15589-70.ipt
-
Винт M8-6gx14 ГОСТ 11644-75.ipt
-
Гайка M8-6H ГОСТ 5915-70.ipt
-
Гайка M10-6H ГОСТ 3032-76.ipt
-
Гайка M10-6H ГОСТ 5915-70.ipt
-
Гайка M10-6H ГОСТ Р 50592-93.ipt
-
Гайка M18-6H ГОСТ 5915-70.ipt
-
Дверь ревизии.iam
-
Дверьт зольника.iam
-
Заглушка колодца зольника.iam
-
Загрузочная дверь.iam
-
Запорный механизм на типовых метизах.iam
-
КВГ90-1.1.01.001 Передняя стенка.ipt
-
КВГ90-1.1.01.002 Задняя стенка.ipt
-
КВГ90-1.1.01.003 Обойма колосниковой трубы.ipt
-
КВГ90-1.1.01.004 Колосниковая труба.ipt
-
КВГ90-1.1.01.005 Фиксирующая обкладка.ipt
-
КВГ90-1.1.01.006 Конвективная труба.ipt
-
КВГ90-1.1.01.006 Шплинт.ipt
-
КВГ90-1.1.01.009 Обойма конвективной трубы согласованая.ipt
-
КВГ90-1.1.01.010 Фиксирующая обкладка конвективной трубы.ipt
-
КВГ90-1.1.01.011 Верхняя крышка.ipt
-
КВГ90-1.1.01.012 Дымоход.ipt
-
КВГ90-1.1.01.013 Боковая стенка.ipt
-
КВГ90-1.1.01.013 Боковая стенка с окном.ipt
-
КВГ90-1.1.01.014 Стенка зольника.ipt
-
КВГ90-1.1.01.015 Дно.ipt
-
КВГ90-1.1.01.016 Задняя стенка зольника.ipt
-
КВГ90-1.1.01.017 Колодец зольника, нижняя часть .ipt
-
КВГ90-1.1.01.018 Колодец ревизии дымохода .ipt
-
КВГ90-1.1.01.019 Колодец ревизии дымохода, нижняя часть .ipt
-
КВГ90-1.1.01.020 Колодец загрузки .ipt
-
КВГ90-1.1.01.101 Нижняя задняя опора облицовки .ipt
-
КВГ90-1.1.01.102 Задняя стенка .ipt
-
КВГ90-1.1.01.103 Патрубок воздешный выходной .ipt
-
КВГ90-1.1.01.104 Нижняя боковая опора облицовки .ipt
-
КВГ90-1.1.01.104 Нижняя боковая опора облицовки 1.ipt
-
КВГ90-1.1.01.105 Передняя нижняя опора облицовки .ipt
-
КВГ90-1.1.01.106 Фронтальная панель облицовки .ipt
-
КВГ90-1.1.01.107 Верхняя крышка облицовки .ipt
-
КВГ90-1.1.01.108 Боковая панель облицовки .ipt
-
КВГ90-1.1.01.109 Боковая панель облицовки 2 .ipt
-
КВГ90-1.1.01.201 Опора первичного дефлектора .ipt
-
КВГ90-1.1.01.202 Первичный дефлектор .ipt
-
КВГ90-1.1.01.203 Боковой дефлектор .ipt
-
КВГ90-1.1.01.203 Боковой дефлектор _ЗЕРКАЛО.ipt
-
КВГ90-1.1.01.204 Разделитель потока .ipt
-
КВГ90-1.1.01.204 Разделитель потока _ЗЕРКАЛО.ipt
-
КВГ90-1.1.01.205 Верхний дефлектор .ipt
-
КВГ90-1.1.01.206 Радиатор задней стенки .ipt
-
КВГ90-1.1.01.207 внутренняя крышка евизиии .ipt
-
КВГ90-1.1.01.208 Окантовка внутренней крышки ревизии .ipt
-
КВГ90-1.1.01.209 Рукоятка внутренней крышки ревизии .ipt
-
КВГ90-1.1.01.301 Основание двери ревизии .ipt
-
КВГ90-1.1.01.302 Экран двери ревизии .ipt
-
КВГ90-1.1.01.303 Ограничитель уплотнителя двери ревизии .ipt
-
КВГ90-1.1.01.304 Кронштейн двери ревизии .ipt
-
КВГ90-1.1.01.401 Основание загрузочной двери .ipt
-
КВГ90-1.1.01.402 Экран загрузочной двери .ipt
-
КВГ90-1.1.01.403 Ограничитель уплотнителя загрузочной двери .ipt
-
КВГ90-1.1.01.405 Отражатель загрузочной двери .ipt
-
КВГ90-1.1.01.405 Уплотнитель загрузочной двери.ipt
-
КВГ90-1.1.01.406 Отражаетль загрузочного колодца .ipt
-
КВГ90-1.1.01.501 Основа двери зольника .ipt
-
КВГ90-1.1.01.502 Экран двери зольника .ipt
-
КВГ90-1.1.01.503 Ограничитель уплотнителя двери зольника .ipt
-
КВГ90-1.1.01.603 Опора рым-гайки .ipt
-
КВГ90-1.1.01.604 Крышка поры рым-гайки .ipt
-
КВГ90-1.1.01.605 Шпилька опоры рым-гайки .ipt
-
КВГ90-1.1.01.705 короб подачи воздуха .ipt
-
КВГ90-1.1.01.706 Крышка короба подачи воздуха .ipt
-
КВГ90-1.1.01.707 Фланец турбины .ipt
-
КВГ90-1.1.01.708 Дефлетрор внутри зольника .ipt
-
КВГ90-1.1.01.801 Парапет первого уровня .ipt
-
КВГ90-1.1.01.802 Парапет второго уровня .ipt
-
КВГ90-1.1.01.803 Парапет третьего уровня .ipt
-
Крепеж отражателей загрузочного колодца.iam
-
Крепление темлового отражателя загрузочной двери.iam
-
Наконечник рукоятки 8мм.ipt
-
Петля на типовых метизах.iam
-
Сборка2.iam
-
Сборка4.iam
-
Сборка5.iam
-
Сборка7 внутренняя структура.iam
-
Сборка8 Крышка внутренняя ревизии.iam
-
Сборка11.iam
-
Сборка11.ipj
-
Сборка11.ipj.old
-
Сборка11.stp
-
Транспортировчное ухо.iam
-
Турбина 100кВт .ipt
-
Х98-1.1.01.031 Элемент опоры .ipt
-
Х98-1.1.01.032 Элемент опоры .ipt
-
Х98-1.1.01.033 Элемент опоры .ipt
-
Х98-1.1.01.034 Элемент опоры .ipt
-
Х98-1.1.02.002 Опора в сборе.iam
-
Шаблон вентилятора TORNADO DE 230 1F 3900м3Хчас.ipt
-
Шайба 8 ГОСТ 11371-78.ipt
-
Шайба 10 ГОСТ 11371-78.ipt
-
Шайба 18 ГОСТ 11371-78.ipt
-
Шпилька М8 рукояти.ipt
