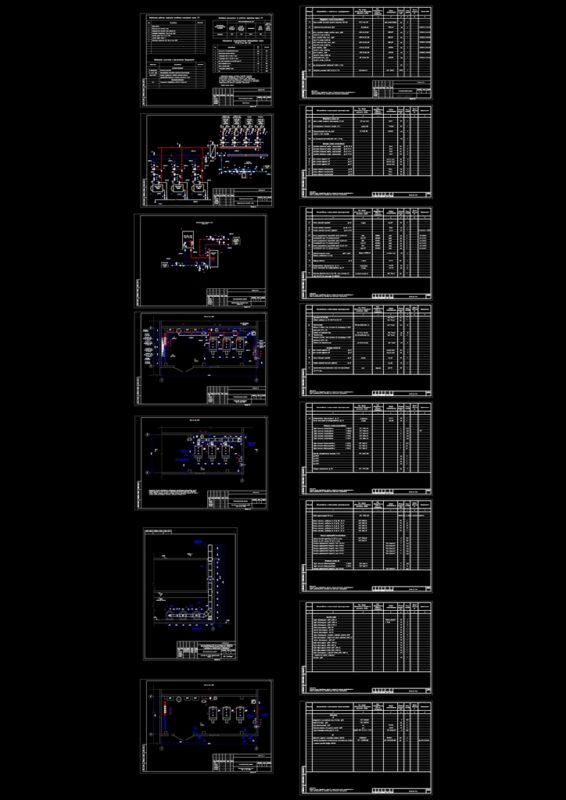

1. Пояснительная записка
2. Общие данные
3. Принципиальная тепловая схема
4. Принципиальная тепловая схема системы гвс

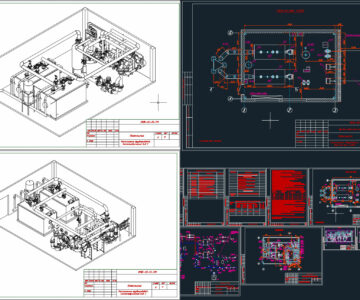

5. Компоновка оборудования. План на отм. 0.000
6. Дымовые трубы. План на отм. 0.000.
7. Дымовые трубы. Разрез 1-1.
8. Вентиляция котельного зала. План на отм. 0.000.
К установке приняты три водогрейных напольных стальных котла TITAN Prom 500 фирмы ООО «ГАЗТЕХПРОМ» 500 кВт каждый.
Подбор котлоагрегатов произведен исходя из обеспечения расходов тепла на отопление при максимально – зимнем режиме. В летнее время котлы не эксплуатируется.
Для нужд горячего водоснабжения в котельной устанавливается газовый настенный одно-контурный котел ECO Four 1.24F 24 кВт фирмы "BAXI" с водонагревателем косвенного нагрева Ariston BCH 120л.
Нагрузки по потребителям:
Система отопления – 438,5 кВт;
Система гвс – 24,0 кВт;
Перспективная нагрузка – 1061,5 кВт.
