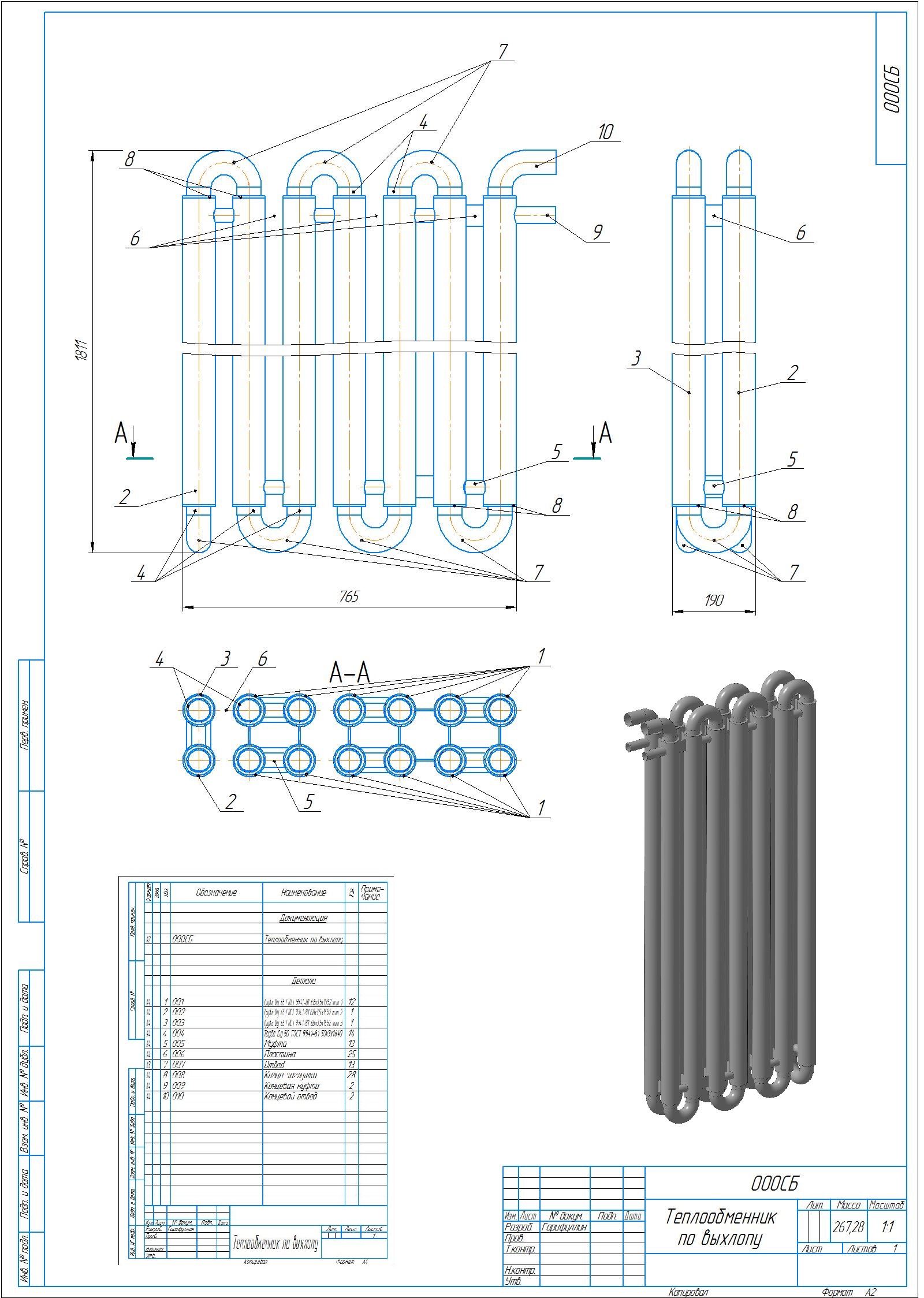

Представлены чертежи и 3D модель теплообменника по выхлопу.
Основной контур - трубопровод выхлопных газов 56х3, водяная рубашка - 68х3,5.
Эквивалентная мощность теплообмена Q=25 кВт, перепад давления дельта Р=0,03 бар.
Присоединительный размер газовой линии 56х3, водяной линии - 38х3.
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Теплообменник выхлопных газов
Теплообменник выхлопных газов
0
0
52
1
0
50

Сообщить о проблеме
Автор

Дата
10.08.2021
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка, Спецификация, 3D-модель
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
