"Теплоснабжение малого фермерского предприятия установками на природном газе"

Відокремлений підрозділ Національного університету біоресурсів і природокористування України «Бережанський агротехнічний інститут»
Кафедра електричних машин та енергозбереження
Випускна робота на тему: "Теплопостачання малого фермерского господарства установками на природному газі"
Бережани 2012

Даний об’єкт проектування являє собою мале фермерське господарство, в якому знаходяться такі об’єкти: житловий двоповерховий будинок загальними розмірами (14,4х10,85)м., свинарник-відгодівельник на 180 голів, об’ємом Vс=2500м3, деревообробний цех (пилорама) - об’ємом Vд.ц.=1600м3.
Об’єкт, який проектується розташований у Львівській області, де розрахункова температура зовнішнього повітря для холодного періоду року становить: для опалення - -25оС, для вентиляції - -9оС. Середня швидкість вітру: за січень – 5,1 м/с, за червень – 1,0м/с.
Зміст пояснювальної записки роботи
Вступ
1. Характеристика об’єкту проектування.
2. Розрахунок опалення житлового будинку.
3. Розрахунок та вибір теплоенергетичної установки.
4. Розрахунок трубопроводів системи опалення.
5. Розрахунок повітрообміну тваринницької ферми.
6. Розрахунок і вибір калориферів для тваринницького приміщення.
7. Заходи з охорони праці та техніки безпеки.
8. Протипожежні заходи.
Список літератури.

Графічна частина роботи

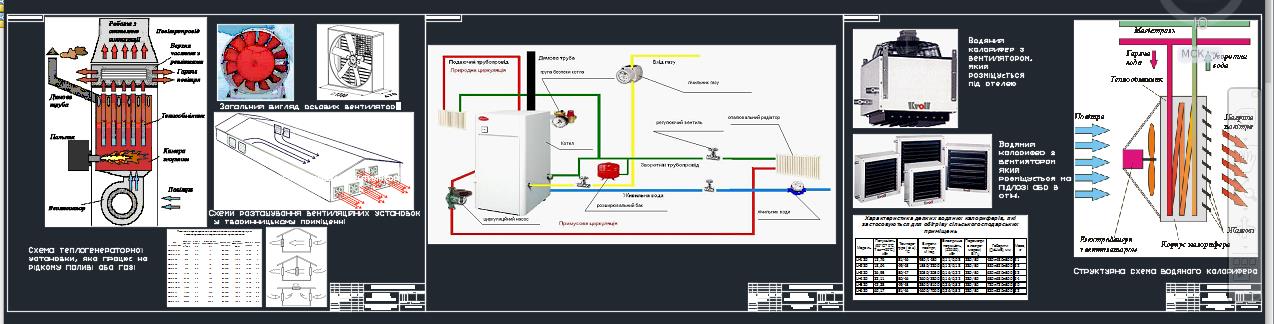

1. Загальний вигляд водяних калориферів. Структурна схема калорифера.
2. Загальний вигляд теплогенератора. Загальний вигляд та характеристики осьових вентиляторів.
3. Схема системи опалення житлового будинку.

Состав: Загальний вигляд водяних калориферів (ГЧ). Структурна схема калорифера (ГЧ). Загальний вигляд теплогенератора (ГЧ). Загальний вигляд та характеристики осьових вентиляторів (ГЧ). Схема системи опалення житлового будинку (ГЧ). ПЗ Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Теплоснабжение / "Теплоснабжение малого фермерского предприятия установками на природном газе"

ВБР теплопостачання-1\ВБР теплопостачання.doc
ВБР теплопостачання-1\Креслення\Thumbs.db
ВБР теплопостачання-1\Креслення\Водяні калорифери.dwg
ВБР теплопостачання-1\Креслення\Схема системи опалення.dwg
ВБР теплопостачання-1\Креслення\Теплогенератор.dwg
ВБР теплопостачання-1\Креслення
ВБР теплопостачання
