КОМПАС 3D 18

Теплоснабжение района города Иваново

ИВГПУ
Кафедра:ГТиИС
Курсовой проект по дисциплине "Теплоснабжение"
На тему:Теплоснабжение района города
Иваново 2016

1. Исходные данные.

1. Город – Иваново
2. Температура наружного воздуха, оС:
- среднегодовая: 2,7
- расчётная для проектирования отопления: -30
- расчётная для проектирования вентиляции: -26
- средняя отопительного периода: -4,4
3. Продолжительность отопительного периода, сут: 219
4. Этажность застройки: 8
5. Жилая площадь, м2: 266000
6. Количество жителей, чел.: 29540
7. Расчётные температуры сетевой воды, оС:
- в подающей магистрали: 160
- в обратной магистрали: 70
- в системе отопления: 95.
8. Вид системы теплоснабжения: Закрытая
9. Данные о грунте:
- вид грунта: песок
- плотность, кг/м3: 1400
- состояние грунта: маловлажный
- теплопроводность, Вт/(м*оС): 1,24.
9. Глубина залегания грунтовых вод: -
10. Данные о теплоизоляционной конструкции:
- теплоизоляционный материал: битомокерамзит
- плотность, кг/м3: 600
- теплопроводность, Вт/(м*оС): 0,13
11. Способ прокладки тепловой сети: бесканальный.
12.Вариант генерального плана района:0
13. Вариант месторасположения источника теплоты и рельефа местности: 1

В курсовом проекте «Теплоснабжение района города» разрабатывается в сокращенном объеме система централизованного теплоснабжения района города с жилищно-коммунальной застройкой. В качестве теплоносителя используется горячая вода.
СОДЕРЖАНИЕ.

1. Исходные данные ......................................................................................................................3
2. Введение .....................................................................................................................................4
3. Определение расходов теплоты ...............................................................................................5
4. Разработка схемы регулирования отпуска теплоты ..............................................................9
5. Определение расходов теплоносителя ..................................................................................13
6. Гидравлический расчёт ...........................................................................................................15
7. Построение пьезометрического графика ..............................................................................19
8. Выбор насосов .........................................................................................................................21
9. Расчет компенсирующих устройств………………………………………………………..23
10. Расчёт толщины тепловой изоляции ...................................................................................24
11. Разработка конструкции теплопроводов тепловой сети ...................................................28
12. Заключение ............................................................................................................................29
Библиографический список ........................................................................................................30

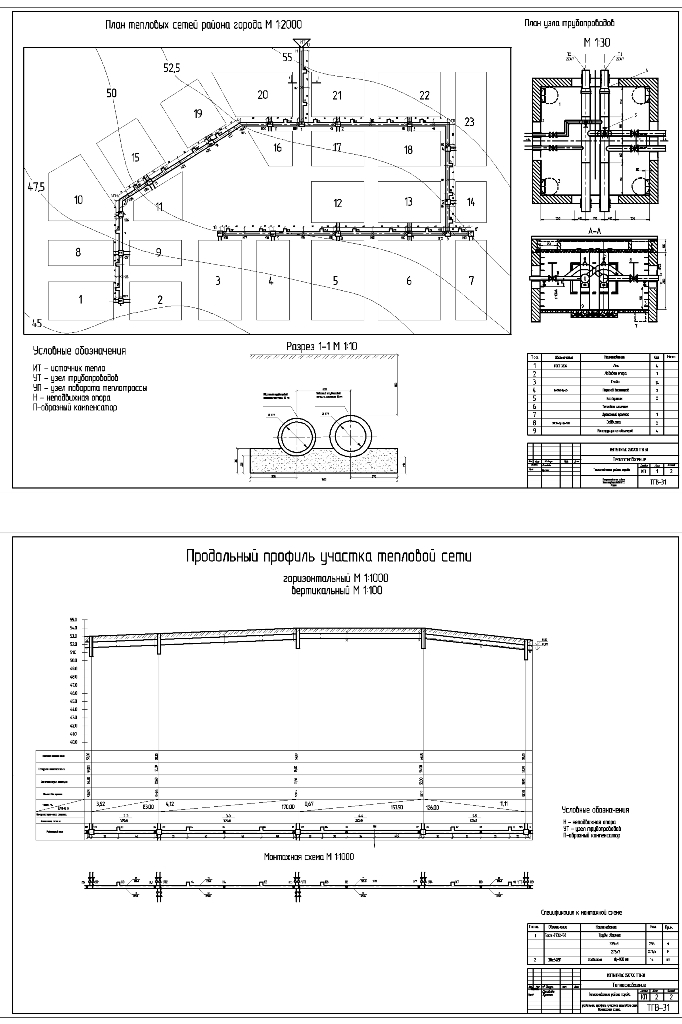

Состав: Пояснительная записка.Генеральный план района, Узел трубопроводов УТ2, Разрез,Продольный профиль участка тепловой сети, Монтажная схема. Язык документа
