Теплоснабжение жилого комплекса города Харьков

Запорожский гидроэнергетический колледж
Энергостроительное отделение
Дипломный проект по дисциплине "Теплоснабжение"
На тему: "Теплоснабжение жилого комплекса города Харьков"
Запорожье 2014

Вихідні дані:
1. місто розташування проектуючої системи – місто Харків:
- розрахункова температура зовнішнього повітря системи опалення tо = - 23 ºC;
- розрахункова температура зовнішнього повітря системи вентиляції tвт = - 11 ºC;
- середня за опалювальний період температура зовнішнього повітря tот = -1,5 ºC;
- подовженість опалювального сезону, діб – 179.
2. джерело теплопостачання – районна котельня;
3. паливо – природний газ;
4. джерело водопостачання – система господарсько-питного водопроводу, вода влаштовує всі вимоги питної води;
5. характеристика системи теплопостачання:
- вид теплоносія – перегріта вода;
- вид системи теплопостачання – закрита, чотиритрубна;
- температура мережної води в подавальному трубопроводі τ1о= 150 ºC;
- температура мережної води у зворотному трубопроводі τ2о= 70 ºC;
- температура мережної води в подавальному трубопроводі перед місцевою
системою теплопостачання τ3о= 90 ºC;
- температура води з господарсько-питного водопроводу tс = 5 ºC;
- температура гарячої води на потреби гарячого водопостачання th = 65 ºC;
- гаряча вода на гаряче водопостачання підігрівається в водоводяних підігрівачах, які приєднуються по паралельній схемі.
Об’єктом проектування даного дипломного проекту є система теплопостачання житлового мікрорайону міста Харків. Мікрорайон розрахований на 14953 чоловік які розміщуються в таких житлових будинках:
– житловий будинок № 1 (будинок об’ємом 126000 м3);
– житловий будинок № 2 (будинок об’ємом 63000 м3);
– житловий будинок № 3,4,5,6 (чотири будинки об’ємом 135000 м3 кожний);
– житловий будинок № 7 (будинок об’ємом 180000 м3);
– школа (будівля об’ємом 60000 м3) на 800 учнів.
Всі житлові будівлі дев’ятиповерхові, Нпов=2,75 м.
Зміст
Реферат
Вступ
1 ЗАГАЛЬНИЙ РОЗДІЛ
1.1 Характеристика об’єкту, що проектується
2 ТЕПЛОПОСТАЧАННЯ
2.1 Визначення розрахункових потреб теплоти
2.1.1 Визначення розрахункових потреб теплоти на опалення
2.1.2 Визначення розрахункових потреб теплоти на вентиляцію
2.1.3 Визначення розрахункових потреб теплоти на гаряче водопостачання 2.1.4 Визначення розрахункових потреб теплоти споживачами
2.1.5 Графіки теплового навантаження
2.1.6 Вибір джерела теплопостачання
2.1.7 Річні витрати теплоти
2.2 Регулювання відпуску теплоти споживачам
2.2.1 Центральне регулювання однорідного теплового навантаження
2.3 Визначення витрат теплоносія
2.3.1 Витрати теплоносія на опалення і вентиляцію
2.3.2 Витрати теплоносія на гаряче водопостачання
2.3.2 Сумарні витрати теплоносія
2.4 Гідравлічний розрахунок
2.4.1 Теплові мережі на опалення та вентиляцію
2.4.2 Теплові мережі гарячого водопостачання
2.4.3 П’єзометричний розрахунок
2.5 Розробка будівельних та механічних конструкцій теплової мережі
2 .5.1 Будівельні конструкції теплової мережі
2.5.2 Механічні конструкції теплової мережі
2.5.3 Складання плану теплової мережі
2.5.4 Складання схеми теплової мережі
2.5.5 Розробка профілю теплової мережі
2.6 Розрахунок і вибір насосного устаткування
2.7 Теплові витрати теплової мережі
3 АВТОМАТИЗАЦІЯ ТЕПЛОВИХ ПРОЦЕСІВ
4 ЕКОНОМІЧНИЙ РОЗДІЛ
4.1 Визначення вартості будівництва системи теплопостачання
4.1.1 Розрахунок локального кошторису монтажу системи теплопостачання
4.1.2 Визначення загальновиробничих витрат
4.1.3 Розрахунок об'єктного кошторису робіт по монтажу системи теплопостачання
4.1.4 Розрахунок договірної ціни
4.2 Підбір якісного і кваліфікаційного складу бригади
4.3 Розрахунок економічної ефективності проведення організаційно-технічних заходів
4.4 Розрахунок техніко-економічних показників
5 ТЕПЛОЕНЕРГОЗБЕРЕЖЕННЯ
6 ОХОРОНА ПРАЦІ
7 ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА
ВИСНОВКИ
Додаток Б Специфікація устаткування
Список літератури

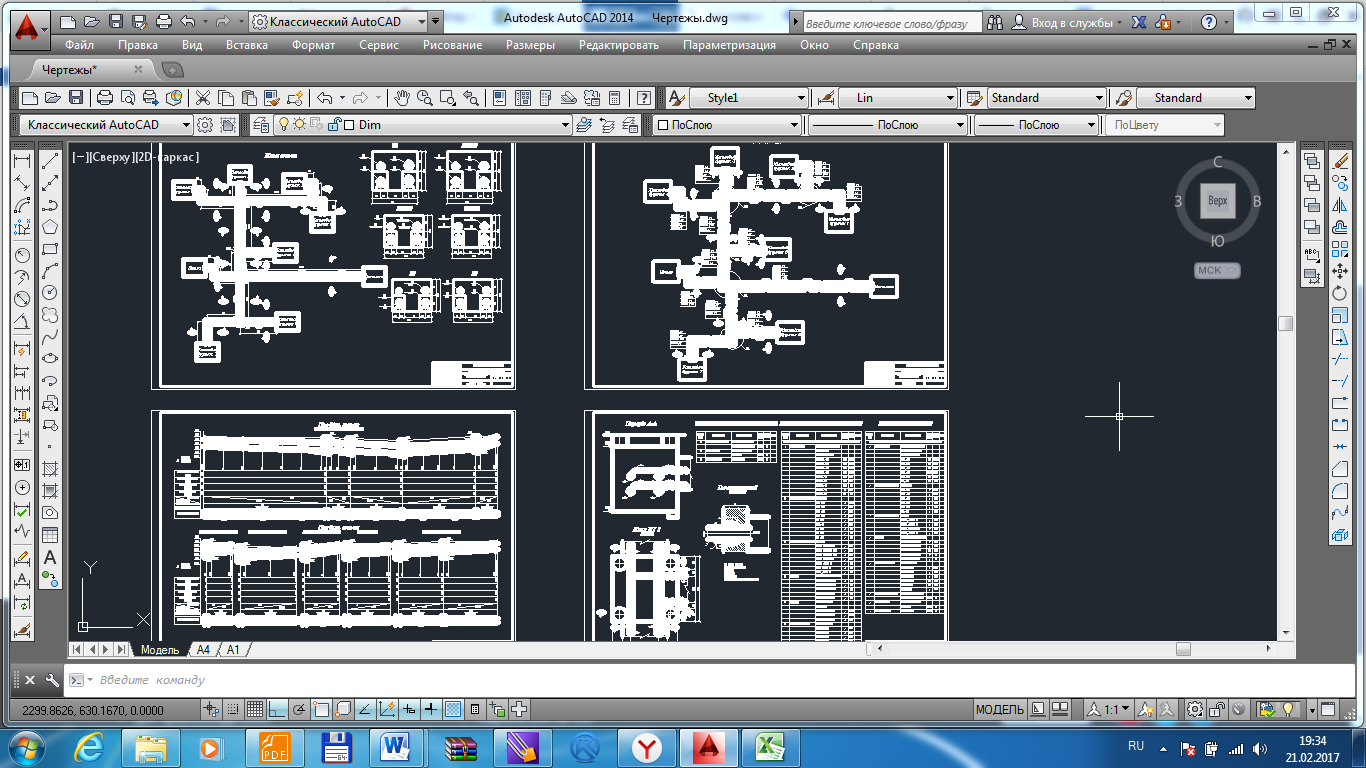

Состав: План мереж. Перерізи 1-1...9-9. Профіль мереж. Схема мереж. Вузол теплофікаційний ВТ 2. Специфікація матеріалів. Газонепроникний сальник Язык документа

Софт: AutoCAD 14

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение жилого комплекса города Харьков

6Охрана праці.doc
7 ஭ 쮣 ।.doc
8Висновок.doc
9Список літератури.doc
3Автоматизація теплових процесів.doc
4Економічний розділ.doc
5Теплоенергозбереження.doc
1Пояснювальна записка.doc
2.__ _ _.xls
Додаток А Генплан.bak
Додаток А Генплан.dwg
Додаток Б
Т
Т
Т3,T4.bak
Т3,T4.dwg
Чертежы.bak
Чертежы.dwg
