Термодинамический анализ мини-ТЭЦ на базе ГПА

Белорусский национальный технический университет
Кафедра промышленной теплоэнергетики
Курсовой проект по дисциплине "Техническая термодинамика"
на тему: "Термодинамический анализ мини-ТЭЦ на базе ГПА"
Минск 2012

В ходе данного курсового проекта был произведен термодинамический анализ технической системы в виде мини – ТЭЦ на базе ГПА. Были рассчитаны основные параметры системы. По рассчитанным параметрам были составлены энергетические и эксергетические балансы отдельных элементов схемы, и полные энерго- и эксергобалансы технической системы за час работы. По составленным энерго – и эксергобалансам построены полосовые диаграммы Сэнки и Грассмана. Так же произведено сравнение энергетических и эксергетических характеристик с показателями других подобных производств.
Электрическая мощность ГПА - 1,1 МВт.
Топлива - природный газ.

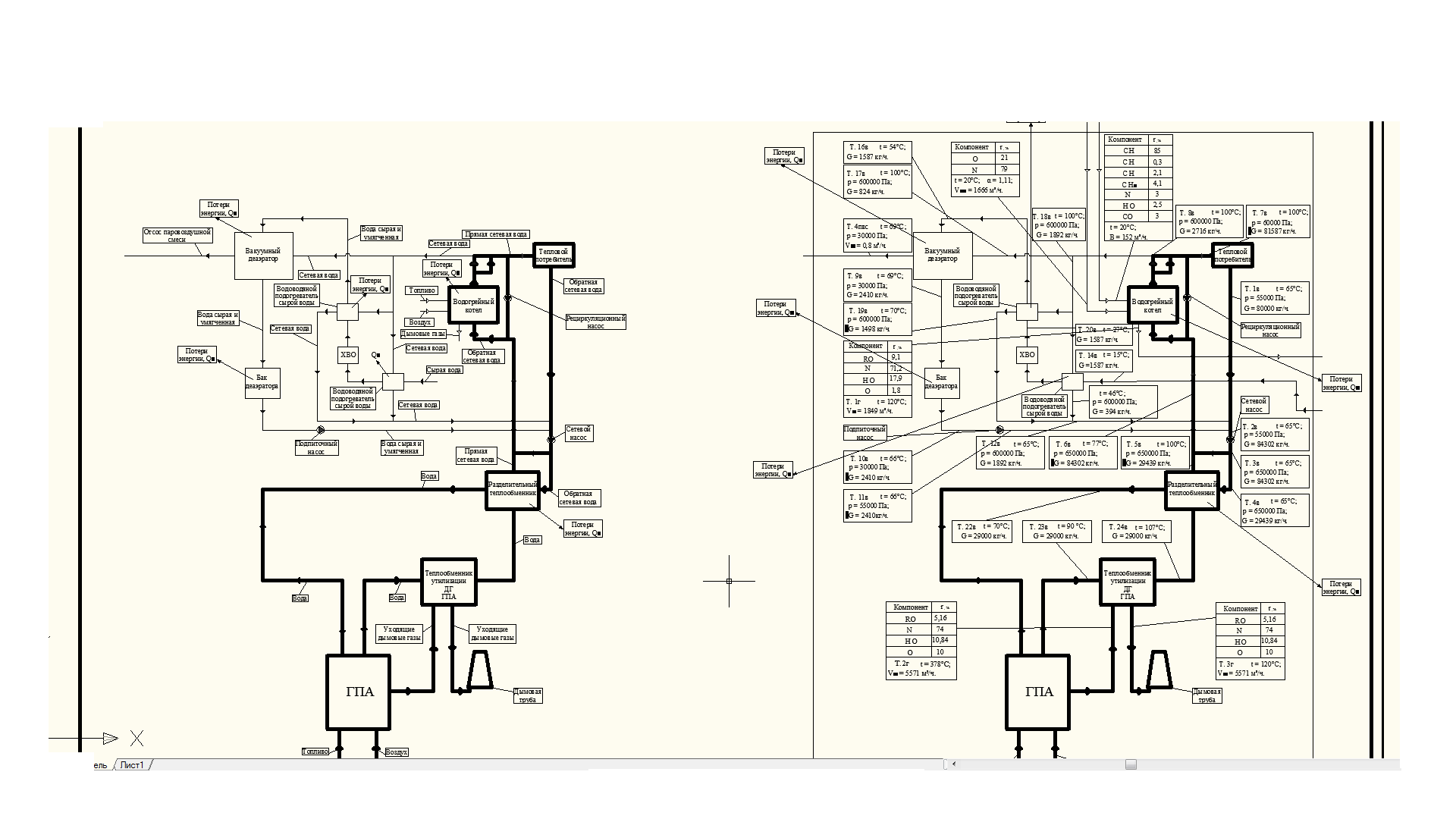

Графическая часть содержит структурную и технологические схемы мини-ТЭЦ, диаграммы Сэнки и Грассмана
Содержание

ВВЕДЕНИЕ
1. ОПИСАНИЕ ОБЪЕКТА: ТЕХНОЛОГИЧЕСКАЯ СХЕМА ЗАДАННОЙ ТЕХНИЧЕСКОЙ СИСТЕМЫ И ЕЕ ОПИСАНИЕ.
2. ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА И ЭНЕРГОБАЛАНС КАЖДОГО ЭЛЕМЕНТА ТЕХНИЧЕСКОЙ СИСТЕМЫ.
3. ПОЛНЫЙ ЭНЕРГОБАЛАНС ТЕХНИЧЕСКОЙ СИСТЕМЫ ЗА ЧАС РАБОТЫ
4. ЭКСЕРГЕТИЧЕСКИЙ БАЛАНС ТЕХНИЧЕСКОЙ КАЖДОГО ЭЛЕМЕНТА СИСТЕМЫ ЗА ЧАС РАБОТЫ
5. ПОЛНЫЙ ЭКСЕРГОБАЛАНС ТЕХНИЧЕСКОЙ СИСТЕМЫ ЗА ЧАС РАБОТЫ
ЗАКЛЮЧЕНИЕ

Состав: Структурная схема мини-ТЭЦ(СТ), Технологическая схема мини-ТЭЦ(ТС), Диаграммы Сэнки и Грассмана Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Термодинамический анализ мини-ТЭЦ на базе ГПА

задания 106521 .docx
Записка1.docx
Схемы1.dwg
Схемы2.dwg
Чертеж21.dwg
