Узел регулятора давления

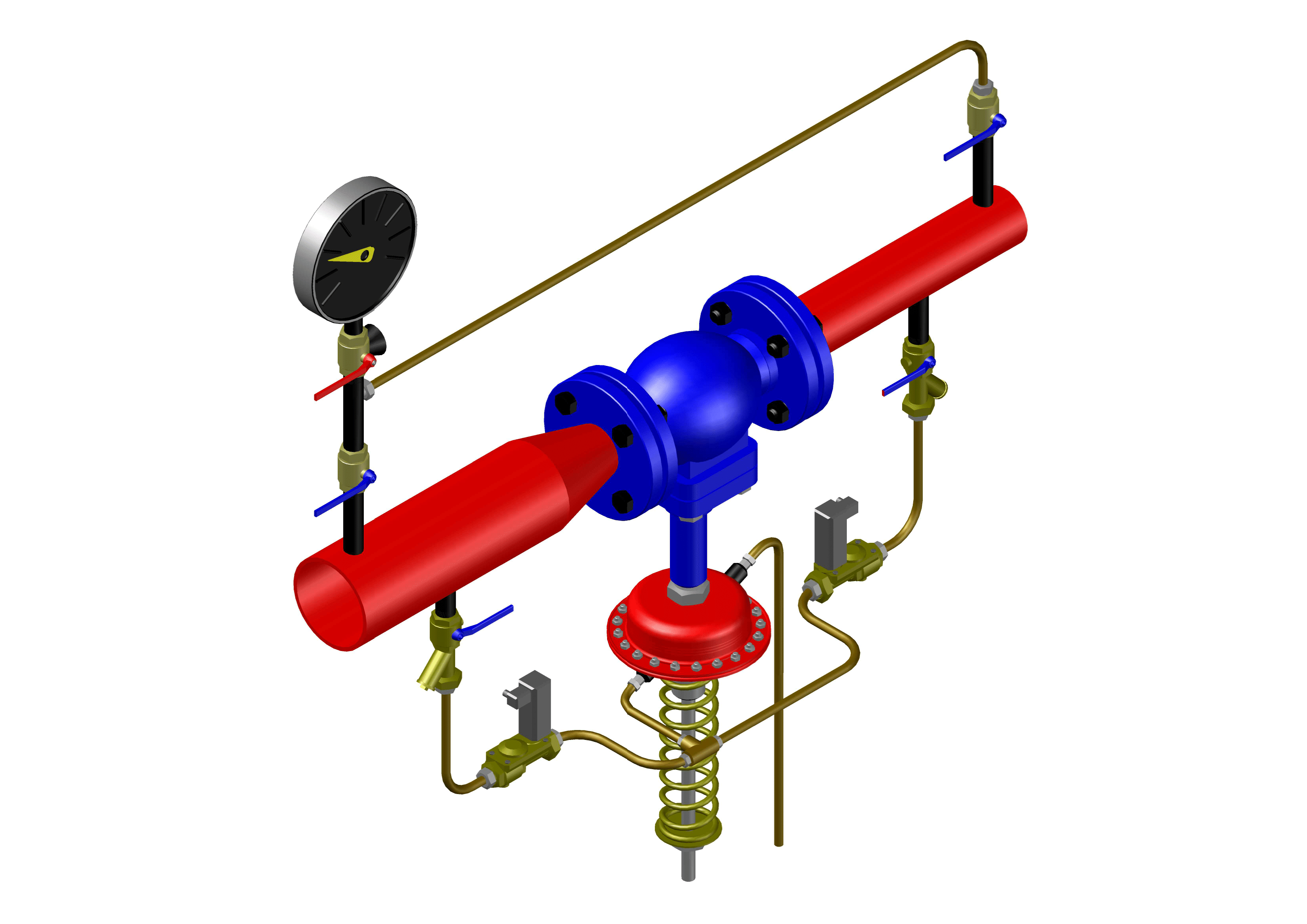

Узел регулятора давления, регулятора прямого действия (РПД).
Применение:
регулятор прямого действия является разновидностью регулирующей арматуры и служит для поддержания определённого уровня давления различных сред в трубопроводных системах.
РПД относится к механизмам прямого действия, которые способны функционировать без внешнего источника энергии. Его применяют в системах теплоснабжения, холодного и горячего водоснабжения зданий и сооружений различного назначения.
Соленоид регулятора давления:
устройство регулятора прямого действия следующее: корпус, седло, клапан, шток, сильфоны, пружина.
Корпус может быть изготовлен из чугуна, обыкновенной или нержавеющей стали, остальные элементы выполняют стальными.
Условные диаметры трубопроводов обвязки регулятора: Ду100мм, Ду50мм.

Состав: 3D сборка Язык документа

Софт: AutoCAD 2014

Каталог / Инженерные системы / Теплоснабжение / Узел регулятора давления

Просмотр файлов
Узел РПД с соленоидом.dwg
