Водогрейная котельная мощностью 5 МВт

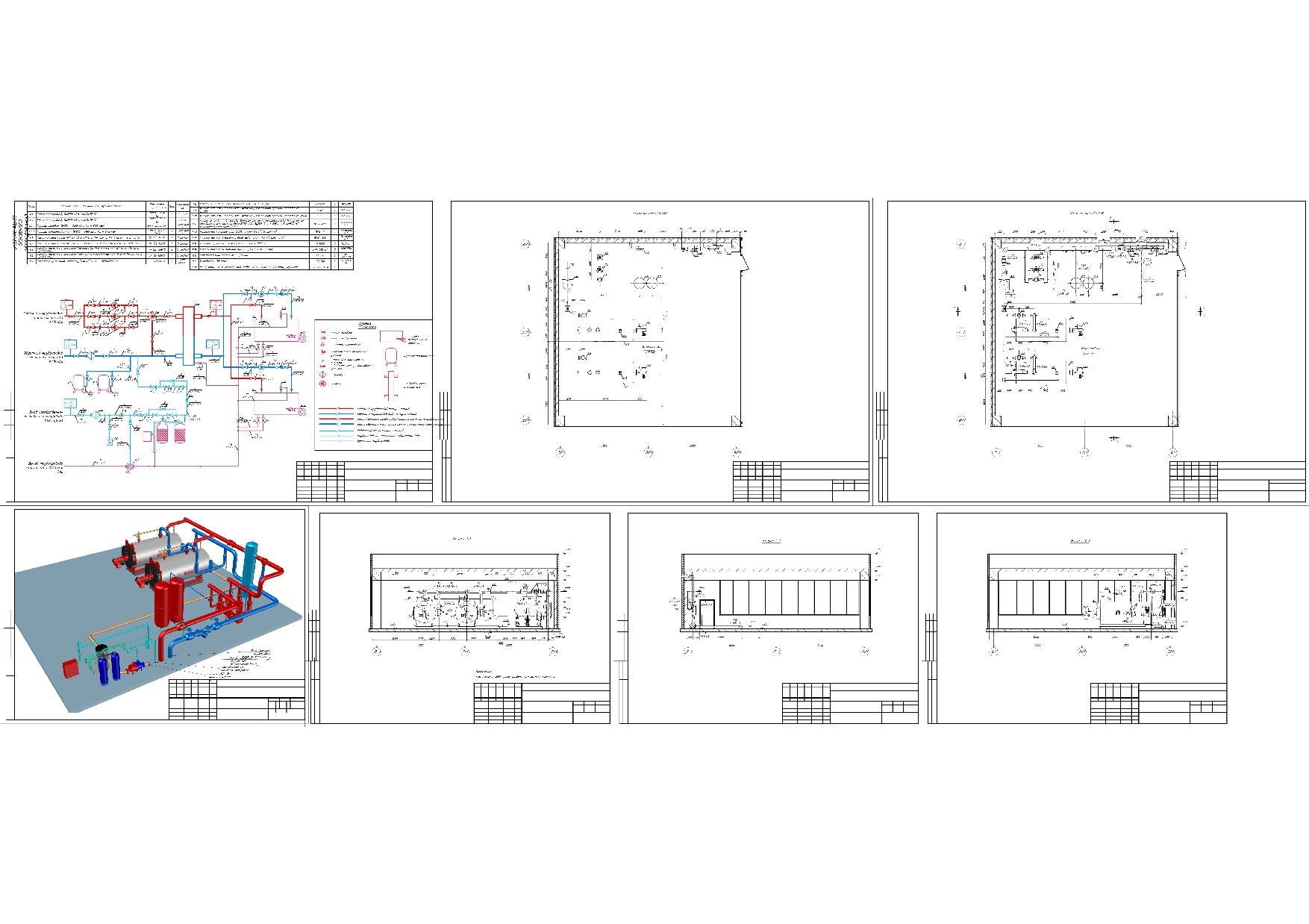

Проектная документация для строительства котельной мощностью 5,0 МВт. Автоматическая котельная обеспечивает теплоснабжение систем отопления, вентиляции и горячего водоснабжения административно - производственного комплекса.

Общие указания и пояснения к проекту

1. Проект выполнен на основании технических условий №4351-74/13 от 18.10.2016 г. В здание проектируемой
котельной осуществляется ввод газопровода среднего давления P = 0,024 МПа. Газоснабжение котельной
предусмотрено природным газом по ГОСТ 5542-2014.
2. Для снижения давления газа до среднего предусмотрена установка газорегуляторного пункта МРП-1000 с
двумя линиями редуцирования, с регулятором РДСК-50БМ производства ЗАО «ГАЗСТРОЙ» г.Домодедово, см.
том ГСН.
3. Газопотребляющим оборудованием в котельной являются два котла "Bosch" UNIMAT UT-L 18 номинальной
мощностью 2500 кВт. На котлах устанавливаются одна газовая горелка "Weishaupt" WM-G30/1-A ZM и одна
комбинированная горелка "Weishaupt" WM-GL30/1-A ZM-T, перед горелками устанавливаются мультиблоки (диапазон
рабочего давления на входе в рампу 15÷360 мбар (1,5÷36 кПа); диапазон рабочего давления на выходе из рампы перед
горелкой 4÷20 мбар (0,4÷2 кПа)).
4. Расход газа на котел "Bosch" UNIMAT UT-L 18 номинальной мощностью 2500 кВт при работе в номинальном
режиме составляет 294 нм³/час. Максимальное количество газа проходящее через газовое оборудование при работе
двух котлов составляет 588 нм³/ч.
5. Границы раздела проектов ГСВ и ГСН на расстоянии 100 мм от наружной стены котельной.
6. На вводе газопровода в котельную установлены термозапорный клапан КТЗ-100, Ду100 и электромагнитный клапан
(н.з.) «ТЕРМОБРЕСТ» ВН4Н-3, Ду100.
7. Проектом предусмотрена система продувочных и сбросных газопроводов. Перед газопотребляющим оборудованием установлена запорная арматура и продувочные газопроводы. Газовое оборудование защищено установленным непосредственно перед узлом учета газа фильтром фирмы «ТЕРМОБРЕСТ» ФН4-1, Ду100, на фильтре устанавливается индикатор разности давлений ИРД-80С.
8. Для учета расхода газа установлен измерительный комплекс учета газа в составе: турбинного счетчика газа
СТГ-100-650 (1:30) Ду100,электронного корректора СПГ 742 и электронного перепадомера Сапфир-22М-ДД модель
2410 с диапазоном измерения 25 - 1000 Па.
9. Для поагрегатного учета газа в котельной устанавливаются: турбинный счетчик газа СТГ-100-400 (1:30) Ду 100
для каждого котла "Bosch" UNIMAT UT-L 18 номинальной мощностью 2500 кВт.
10. Отметка 0.000 для внутренних газопроводов соответствует уровню ч.п. котельной.
11. Вся запорная и регулирующая арматура в проекте показана в закрытом положении.
12. Все применяемые трубы, соединительные части, детали газопроводов и уплотнительные материалы должны соответствовать требованиям СП 62.13330.2011 "Газораспределительные системы" и СП 42-101-2003.
13. Монтажные работы выполнять в соответствии со СП 62.13330.2011 "Газораспределительные системы" .
14. Крепление газопроводов осуществлять по месту с помощью кронштейнов и крюков по сер. 5.905-18.05.
15. При пересечении стен и перекрытий газопроводы заключить в футляр по сер. 5.905-25.05.
16. Газопроводы после испытаний на прочность и плотность покрыть двумя слоями грунтовки ГФ-021 (ГОСТ 25129-82) и окрасить двумя слоями нитроэмали ПФ-115 (ГОСТ6465-76) в цвета согласно ГОСТ 14202-69, при этом степень очистки поверхности стальных конструкций от окислов (окалины, ржавчины) перед нанесением защитных покрытий должна быть третьей (согласно ГОСТ 9.402-80).
