Задвижка клиновая DN150 PN40

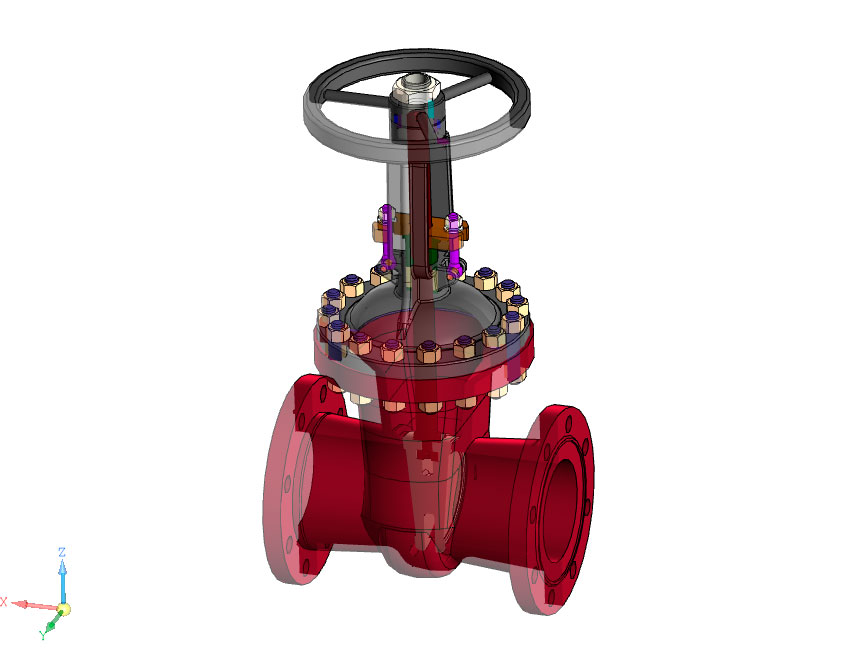

3D модель Задвижка клиновая с проходным диаметром 150 мм, рабочим давлением 4 МПа

Состав: 3D Сборка

Софт: КОМПАС-3D 19.1

Файлы:
Модели/
Модели/ОЗЗА11021-150 - Задвижка клиновая DN150 PN40-18.a3d
Модели/ОЗЗА11021-150.09 - Гайка регулировочная.m3d
Модели/ОЗЗА11021-150.03 - Клин.m3d
Модели/ОЗЗА11021-150.10 - Фланец ответный.m3d
Модели/ОЗЗА11021-150 - Задвижка клиновая DN150 PN40.a3d
Модели/ОЗЗА11021-150.08 - Бугель.m3d
Модели/ОЗЗА11021-150.04 - Шпиндель.m3d
Модели/ОЗЗА11021-150А - Маховик/
Модели/ОЗЗА11021-150А - Маховик/ОЗЗА11021-150А.01 - Втулка_маховика.m3d
Модели/ОЗЗА11021-150А - Маховик/ОЗЗА11021-150А.03 - Спица.m3d
Модели/ОЗЗА11021-150А - Маховик/ОЗЗА11021-150А.02 - Обод.m3d
Модели/ОЗЗА11021-150А - Маховик/ОЗЗА11021-150А - Маховик.a3d
Модели/ОЗЗА11021-150.02 - Крышка.m3d
Модели/Прокладка ПОГФ-Г-3.1-Н-4-230х200х4 ТУ 5728-012-13267785-99 .m3d
Модели/ОЗЗА11021-150.06 - Кольцо поднабивочное.m3d
Модели/ОЗЗА11021-150.05 - Фланец прижимной.m3d
Модели/ОЗЗА11021-150.01 - Корпус.m3d
Модели/Комплект колец КШ-03-4-48х32-32-ГФ2 ТУ 5728-001-93978201-2008 .m3d
Модели/ОЗЗА11021-150.07 - Втулка сальниковая.m3d
