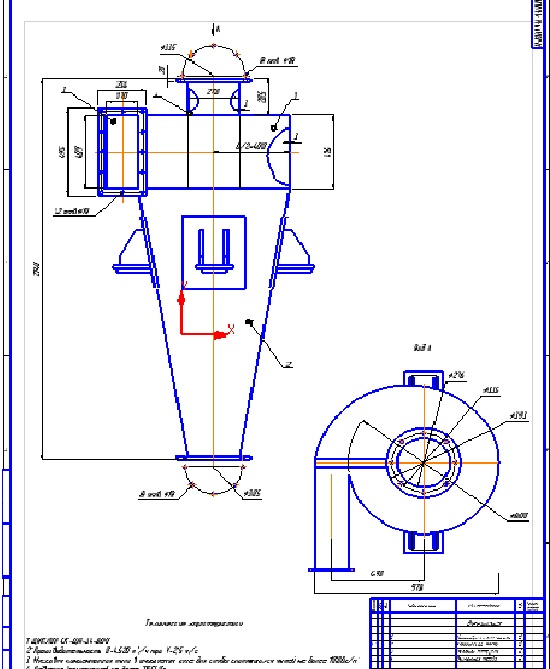

Чертеж циклон СК-ЦН-34-800

Конические циклоны СК-ЦН-34, предназначены для очистки сажегазовых и сажевоздушных смесей от твёрдых частиц в системах пневмотранспорта, аспирации и пневмоуборки сажевого (технического углерода) производства.
Циклон СК-ЦН-34-800 - это циклон серии СК-ЦН-34 с внутренним диаметром улитки 800 мм.

Технические характеристики:
1 ЦИКЛОН СК-ЦН-34-800
2 Производительность Q=4520 м/ч при V=2,5 м/с
3 Массовая концентрация пыли в очищаемом газе для слабо слипающихся пылей не более 1000г/м
4 Давление (разрежение) не более 1150 Па
5 Масса циклона m=175
6 Температура очищаемого газа не более 250С
