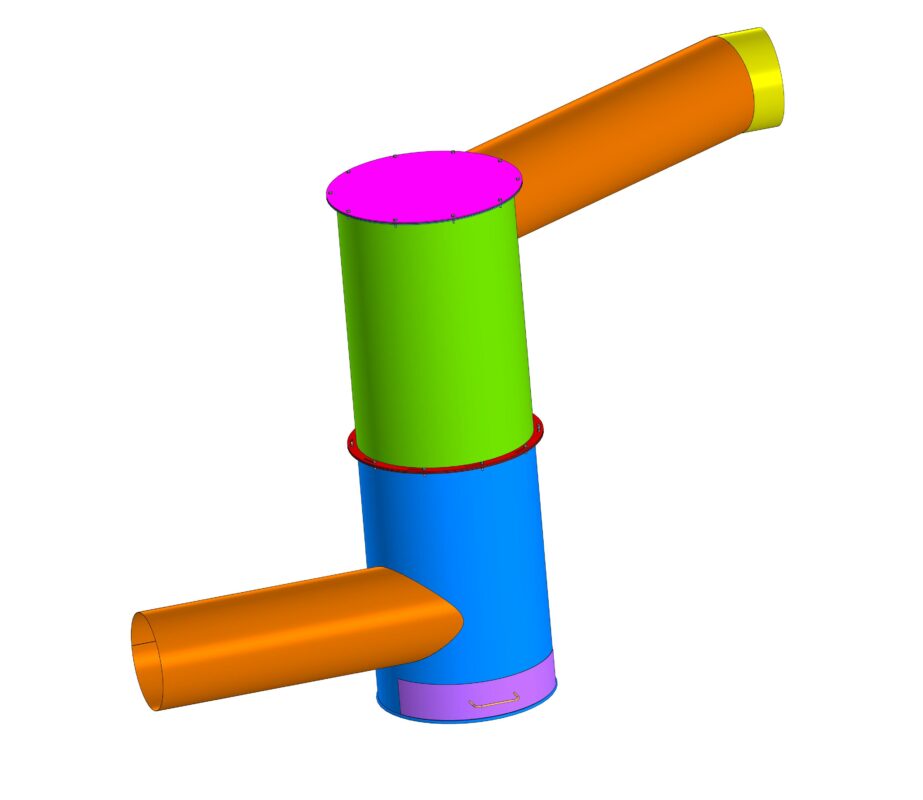

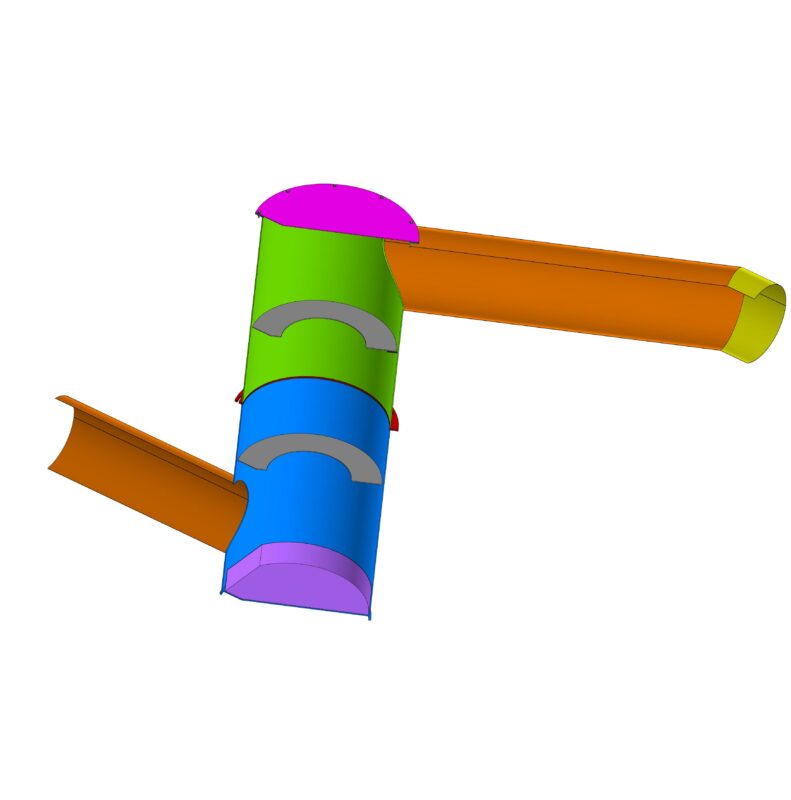

Бочка-циклон для вытяжки плазмы. Диаметр бочки 568мм (200л). Высота 1729мм.
Установка предназначена для извлечения вредных газов и шлака при резке на плазменной резке. Перед установкой стоит мощный вытяжной вентилятор.
