Сборочная модель циклона для пыли и газов ЦН11-300. Выполнена в Компас3D
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Циклон ЦН11-300
Циклон ЦН11-300
0
3
140
1
1
150
Сообщить о проблеме
Автор
AOF_TSD
Дата
18.01.2024
Язык
Русский
Состав
3D Сборка, деталировка, чертежи
Софт
КОМПАС-3D Учебная V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Верхний фланец циклона.cdw
-
Верхний фланец циклона.dwg
-
Верхний фланец циклона.pdf
-
Винтовая крышка.m3d
-
Внешний цилиндр циклона.cdw
-
Внешний цилиндр циклона.dwg
-
Внешний цилиндр циклона.pdf
-
Задняя стенка 2.1.m3d
-
Задняя стенка циклон.cdw
-
Задняя стенка циклон.dwg
-
Задняя стенка циклон.pdf
-
Крышка.cdw
-
Крышка.dwg
-
Крышка.pdf
-
Лист1.m3d
-
Нижний фланец циклона.cdw
-
Нижний фланец циклона.dwg
-
Нижний фланец циклона.pdf
-
Нижняя стенка.cdw
-
Нижняя стенка.dwg
-
Нижняя стенка.pdf
-
Нижняя стенкка попытка3.m3d
-
Передняя стенка.cdw
-
Передняя стенка.dwg
-
Передняя стенка.pdf
-
Сборка циклона.cdw
-
Сборка циклона.dwg
-
Сборка циклона.pdf
-
Стенка верхняя.cdw
-
Стенка верхняя.dwg
-
Стенка верхняя.m3d
-
Стенка верхняя.pdf
-
Стенка задняя.m3d
-
СтенкаНижняя.m3d
-
Труба внутр.m3d
-
Труба внутренняя.cdw
-
Труба внутренняя.dwg
-
Труба внутренняя.pdf
-
Труба.m3d
-
Фланец входа циклон.m3d
-
Фланец к улитке.m3d
-
Фланец циклона.cdw
-
Фланец циклона.dwg
-
Фланец циклона.m3d
-
Фланец циклона.pdf
-
Циклон ЦН11-300 сборка.a3d
-
Циклон ЦН11-300 сборка.stp
-
Цилиндр.m3d
-
ЦН-11-200.a3d
-
ЦН-11-200123123123.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
КБ Грозовик
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности

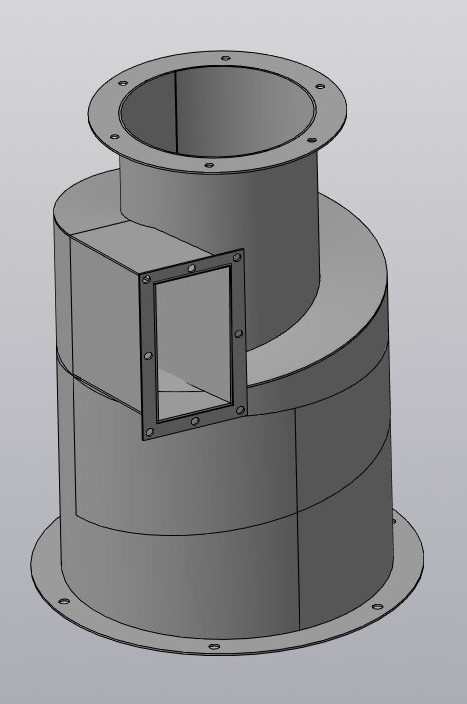

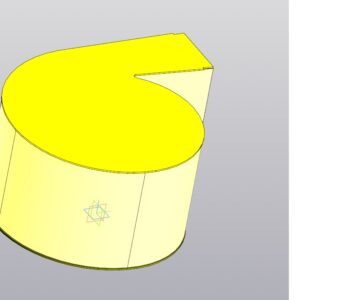

На скрине лишние линии, это ошибка отображения компаса, внешний цилиндр единый
