Циклон группового исполнения ЦН-15-800х6 СП

2
1
27
0
0
500
1893.00.00.000 - Циклон группового исполнения типа ЦН-15-800х6 СП .stp
1893.01.00.000 - Циклон ЦН-15-800.stp

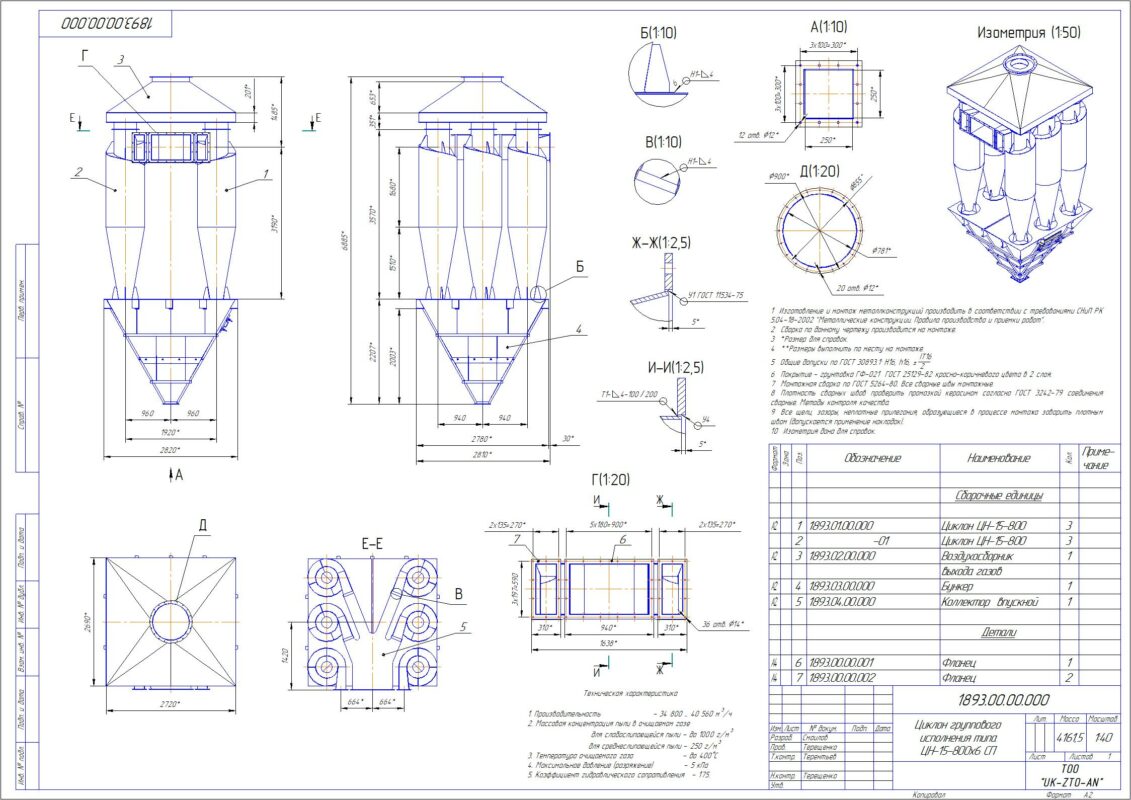

3D модель Циклон группового исполнения ЦН-15-800х6 СП

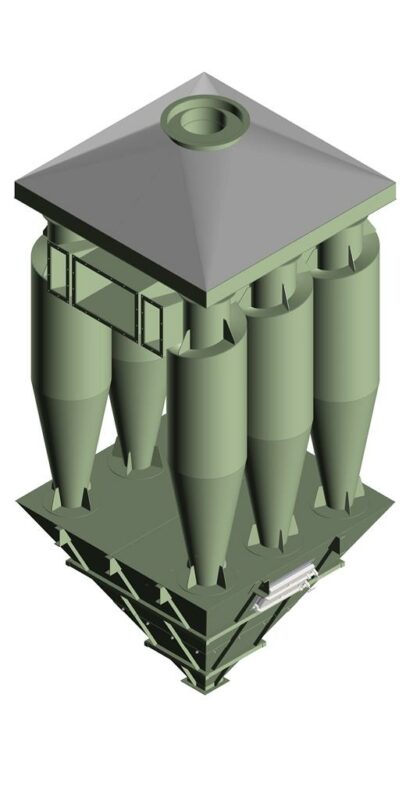

3D модель Циклон группового исполнения ЦН-15-800х6 СП

Циклон группового исполнения ЦН-15-800х6 СП предназначен для улавливания из газов взвешенных в них твердых частиц размером 5 мкм и больше. Циклон изготавливается с камерой очищенного газа в виде воздухосборника. Некоторые элементы без истории

3D Модели Воздухосборник циклон ЦН-15 ЦН-15-800
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Момынжан Смаилов
Дата
28.05.2025
Язык
Русский
Состав
Циклон группового исполнения ЦН-15-800х6 СП (СБ), циклонный элемент (СБ), воздухосборник выхода газа (СБ), бункер (СБ), коллектор (СБ), деталировка, 3D сборка.
