Циклон (входной патрубок Дн 390)

100

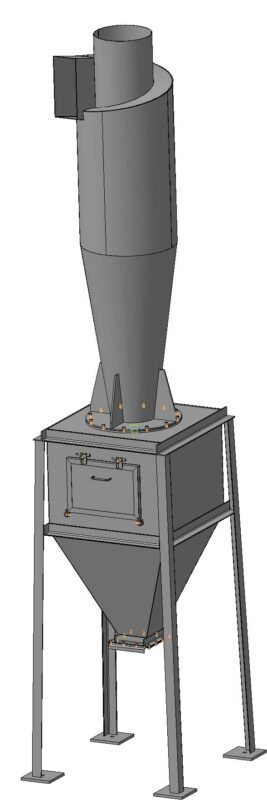

Циклон, 1130х1130х4760, 383 кг, входной патрубок Дн 390, выходной фланец под вентилят. 390х150
предназначен для удаления мелких фракций от 2 заточных станков и очистки воздуха в цехе
Директор решил не покупать товарное изделие, а изготовить его своими силами под особенности выгрузки.

3D Модели Производство

Автор

Андрей Ленин

Дата

19.04.2025

Язык

Русский

Состав

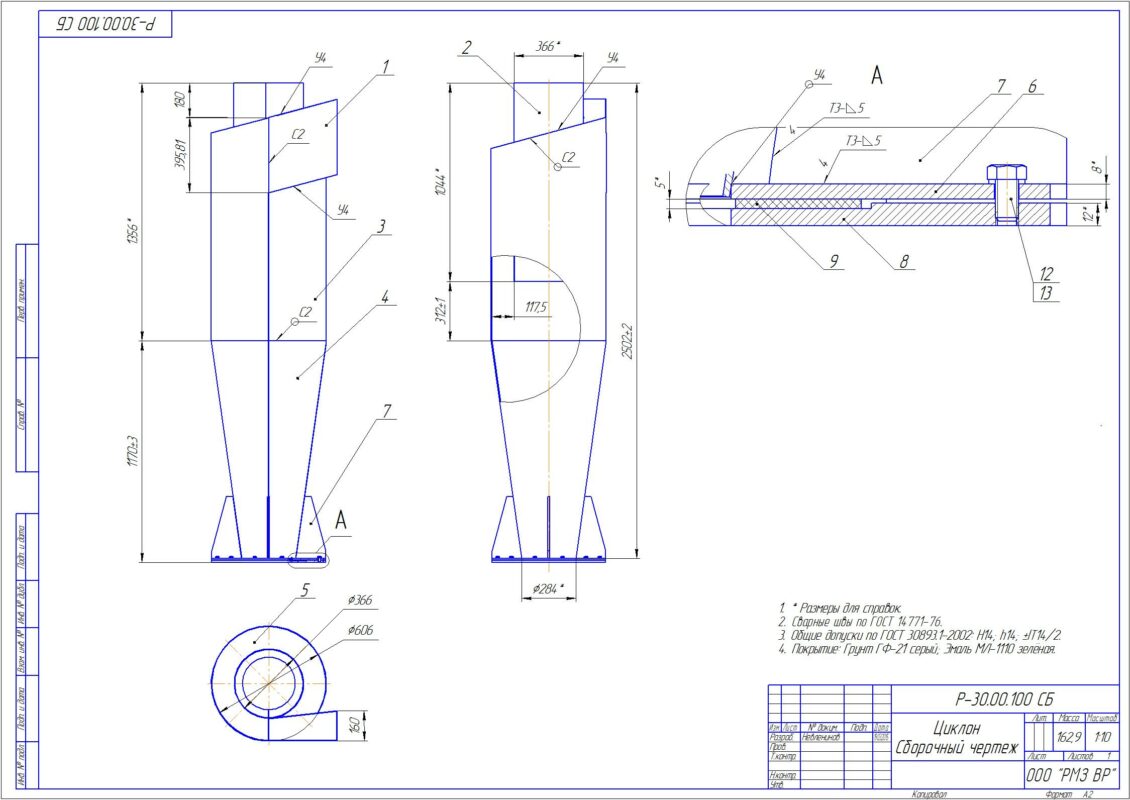

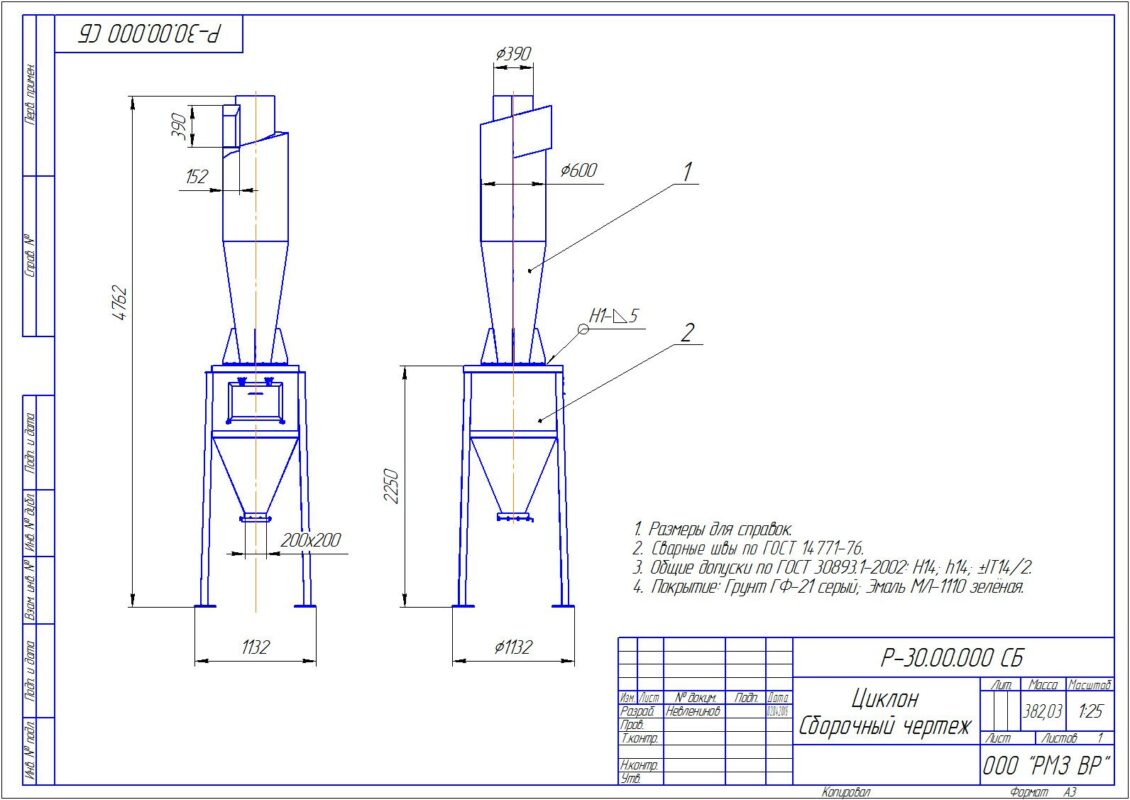

Модели 3Д сборок и деталей, комплект чертежей

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос
