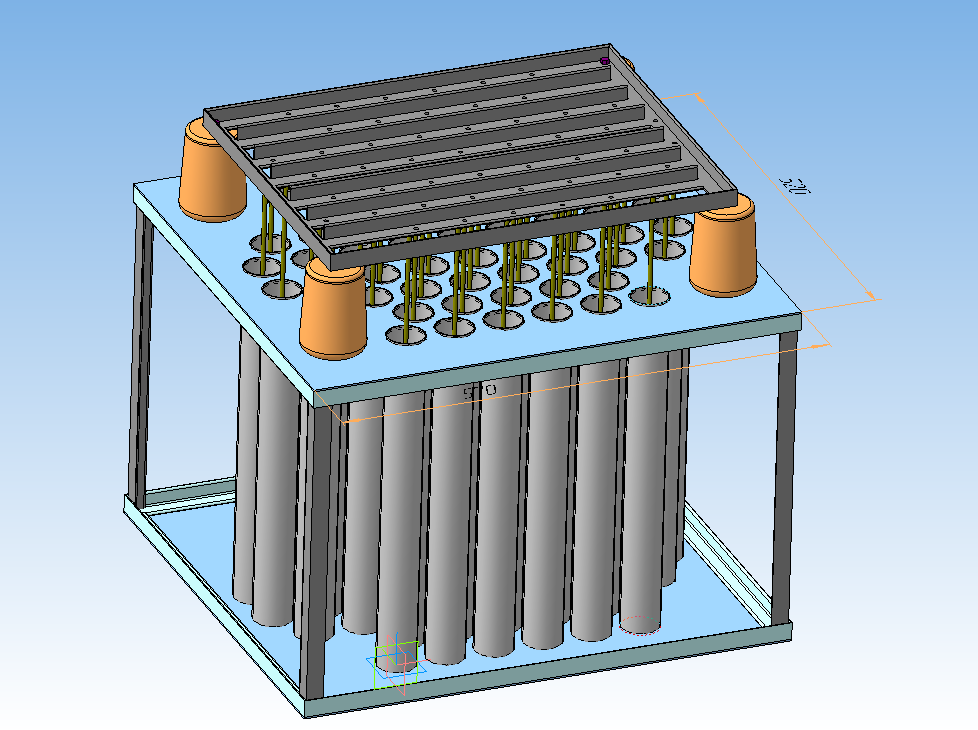

Электростатический (трубчатый) фильтр для очистки газовоздушной смеси используемый на сварочных постах и курильных комнатах.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Электростатический фильтр
Электростатический фильтр
0
21
940
7
6
Автор
-
-
Дата
16.11.2017
Язык
Русский
Состав
Полный комплект деталей + сборка
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
Уголок 20 L-580.m3d
-
Труба Ду45 (Гост8734-75).m3d
-
Стенка фильтра 1.m3d
-
Изолятор.m3d
-
Стойка 20-390 ()Гост 8509-93.m3d
-
Крепление электродов.m3d
-
Стенка фильтра 2.m3d
-
Статический фильтр сборка.a3d
-
Уголок 20 L-520.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
6
Чтобы оставить комментарий, необходимо войти
Дамир, здравствуйте. Дайте пожалуйста еще раз ссылку с наработками по данному фильтру, ссылка выше уже нерабочая.
Еще очень интересно какой высоковольтный источник питания подходит для этой сборки
Дамир, добрый день.
Интересна информация по фильтру.
Производительность, м³/час: 2400
Степень очистки газообразной фазы сварочного аэрозоля, не менее: 90
Степень очистки твёрдой фазы сварочного аэрозоля, %: 97
Уровень шума, дБ: 75
Количество обслуживаемых постов, шт.: 2
А тех. хар-ка у фильтра есть?? Укажите плиз.
Здравствуйте.
Да есть. Если интересно могу выслать все наработки по данному фильтру. На нашем предприятии фильтровальная установка состоит из двух электростатических кассет. Назначение: удаление газов от электродуговой сварки. https://yadi.sk/i/YqJXx8123Pnsdn
Дамир, скачал файлы. Благодарю
Ссылка на ЯД не открывается, видимо удалено:
Может есть еще какие материалы? Нужно для себя такую штуковину собрать. Заранее спасибо.
