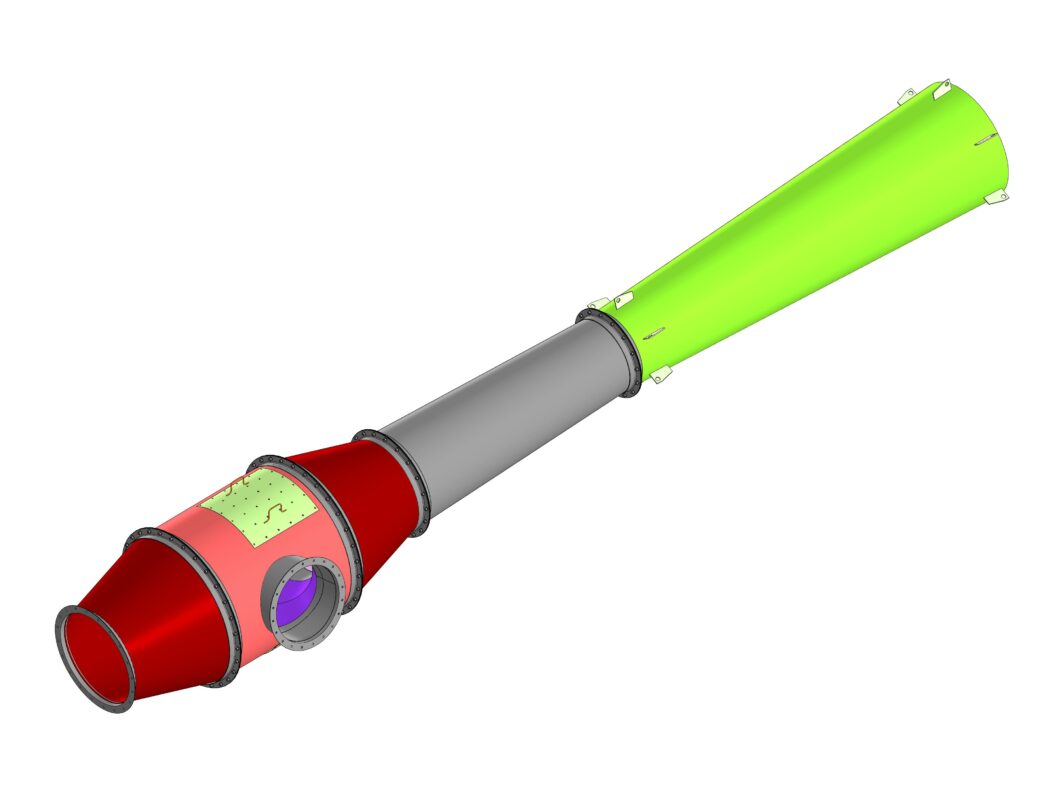

Эжектор низкого давления производительностью 6000 м3/ч

Эжекторы низкого давления – устройства, предназначенные для выноса сред, содержащих взрыво- и пожароопасные, агрессивные примеси (твердые, жидкие или газообразные) в условиях, когда невозможно применение вентиляторов. Принцип действия такого оборудования в системах вентиляции основан на явлении эжекции.
Работа эжектора основана на принципе подсоса (эжекции). Поток рабочего воздуха (эжектирующего), выходящего с большой скоростью из сопла в камеру смешения, увлекает за собой эжектируемый воздух (или газовоздушную смесь), создавая в приемной камере зону пониженного давления. После выравнивания скоростей в камере смешения, воздух поступает в диффузор, где вследствие уменьшения скорости динамическое давление динамическое давление преобразуется в статическое.
Эжектор низкого давления производительностью 6000 м3/ч.
Потери давления во всасывающей сети 25 кгс/м2
Предельно допустимые потери давления от вентилятора до сопла 17,5 кгс/м2
Потери давления на напорной части эжектора 8 кгс/м2
Резервное давление на случай установки шахты 1,63 кгс/м2
Необходимое давление создаваемое вентилятором 150 кгс/м2
Производительность эжектора 6000 м3/час
