Фильтр применяется для очистки отработанных газов от продуктов горения.
Объем фильтра 60 литров. Производительность 250 м3/ч.

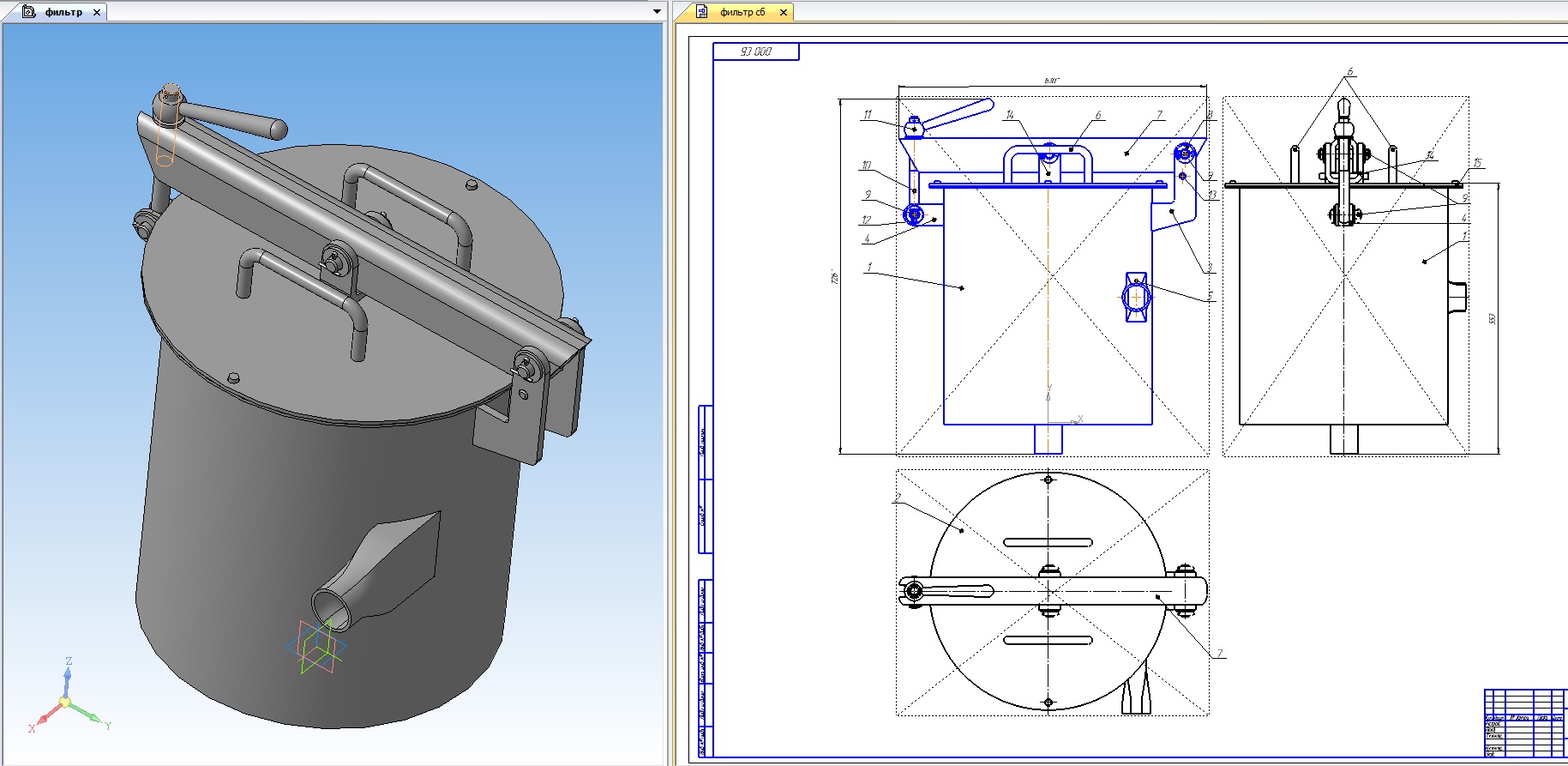

Представлена 3D-модель, общий вид, деталировка и спецификация фильтра воздушного циклонного типа.
Фильтр
0
3
395
0
0
20
Сообщить о проблеме
Автор
Ринат Гафуров
Дата
27.07.2018
Язык
Русский
Состав
Вид общий (ВО), Деталировка (болт откидной, цилиндр, кронштейн, крышка, патрубок, ось, рукоятка), Спецификация, 3D-модель
Софт
КОМПАС-3D 15
Как открыть?
