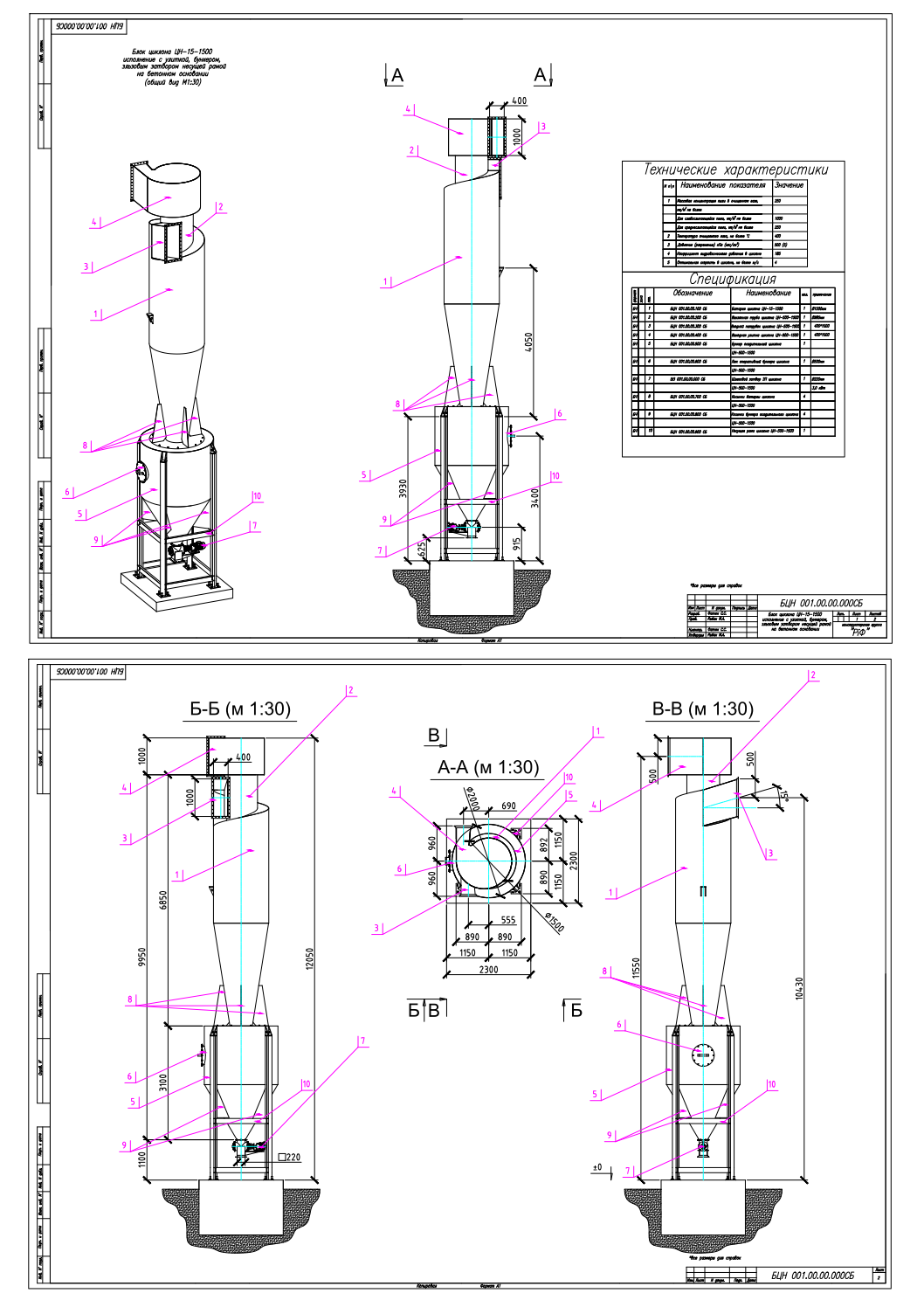

Габаритный (монтажный) чертеж циклона ЦН-15-1500

Блок циклона ЦН-15-1500 исполнение с улиткой, бункером, зльзовым затвором несущей рамой на бетонном основании

Технические характеристики.
Массовая концентрация пыли в очищаемом газе, г/м3 - 250
для слабослипающихся пылей не более 1000
для среднеслипающихся пылей 250
Температура очищаемого газа, °С не более 400
Давление (разрежение), кПа (кгс/м²) не более 5 (500)
Коэффициент гидравлического сопротивления циклонов:
для одиночного исполнения 147
для группового исполнения:
c «улиткой» 175
со сборником 182
Оптимальная скорость в циклоне 4 м/сек

Состав: Сборочный чертеж (СБ) Язык документа

Софт: AutoCAD 2012

Каталог / Инженерные системы / Вентиляция и кондиционирование / Габаритный (монтажный) чертеж циклона ЦН-15-1500

Просмотр файлов
Циклон ЦН-15-1500 СБ 2D.dwg
