Газоочистная установка с циклоном ЦН-11-800Л

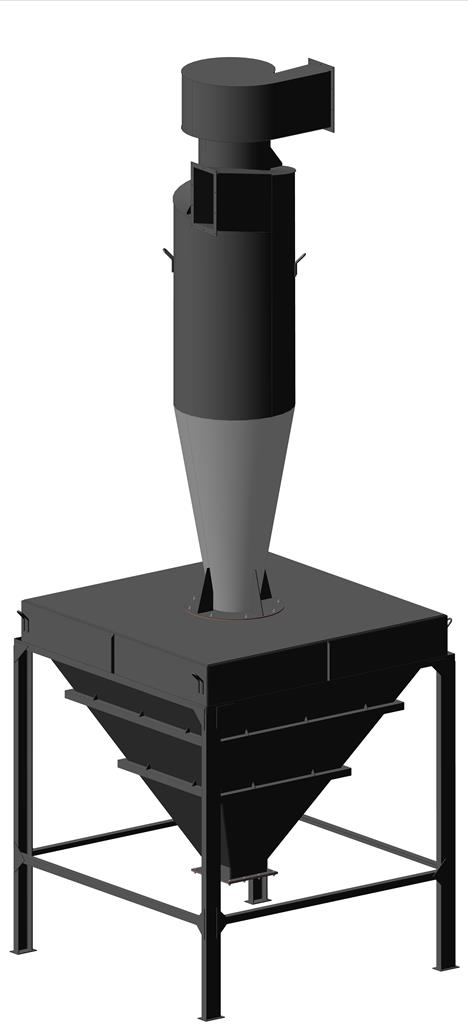

Твердотельная 3D модель с деталировкой по четежам НИИОГАЗ. 44 детали. Газоочистная установка с циклоном ЦН-11-800Л для вент . систем

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:
ГОУ ЦН-11-800Л/
ГОУ ЦН-11-800Л/Н-18825.00.00 - Газоочистная установка.a3d
ГОУ ЦН-11-800Л/Н-18825.00.01 - Прокладка.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л.a3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.01 - Крышка винтовая.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.02 - Цилиндр.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.03 - Труба выхлопная.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.04 - Конус.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.06 - Фланец опорный.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.07 - Лист верхний.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.08 - Лист нижний.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.09 - Лист передний.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.10 - Лист задний.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.11 - Кольцо опорное.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.12 - Ребро верхнее.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.13 - Ребро нижнее.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.10.14 - Петля.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.11.00 - Фланец/
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.11.00 - Фланец/Н-18825.11.00 - Фланец.a3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.11.00 - Фланец/Н-18825.11.01 - Планка.m3d
ГОУ ЦН-11-800Л/Н-18825.10.00 - Циклон ЦН-11-800Л/Н-18825.11.00 - Фланец/Н-18825.11.02 - Планка.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.20.00 - Бункер.a3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.20.01 - Прокладка.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.20.02 - Лист.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18225.21.08 - Лист.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.00 - Корпус.a3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.01 - Лист.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.02 - Лист.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.03 - Уголок.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.04 - Уголок.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.05 - Полоса.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.06 - Полоса.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.07 - Ребро.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.09 - Ребро.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.10 - Уголок.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.21.00 - Корпус/Н-18825.21.10-01 - Уголок.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.22.00 - Крышка/
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.22.00 - Крышка/Н-18825.22.00 - Крышка.a3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.22.00 - Крышка/Н-18825.22.01 - Лист.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.22.00 - Крышка/Н-18825.22.02 - Полоса.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.22.00 - Крышка/Н-18825.22.03 - Полоса.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.22.00 - Крышка/Н-18825.22.04 - Полоса.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.23.00 - Фланец/
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.23.00 - Фланец/Н-18825.23.00 - Фланец.a3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.23.00 - Фланец/Н-18825.23.01 - Полоса.m3d
ГОУ ЦН-11-800Л/Н-18825.20.00 - Бункер/Н-18825.23.00 - Фланец/Н-18825.23.02 - Полоса.m3d
ГОУ ЦН-11-800Л/Н-18825.30.00 - Улитка левая/
ГОУ ЦН-11-800Л/Н-18825.30.00 - Улитка левая/Н-18825.30.00 - Улитка левая.a3d
ГОУ ЦН-11-800Л/Н-18825.30.00 - Улитка левая/Н-18825.30.01 - Крышка верхняя.m3d
ГОУ ЦН-11-800Л/Н-18825.30.00 - Улитка левая/Н-18825.30.02 - Стенка.m3d
ГОУ ЦН-11-800Л/Н-18825.30.00 - Улитка левая/Н-18825.30.03 - Крышка нижняя.m3d
ГОУ ЦН-11-800Л/Н-18825.40.00 - Рама/
ГОУ ЦН-11-800Л/Н-18825.40.00 - Рама/Н-18825.40.00 - Рама.a3d
ГОУ ЦН-11-800Л/Н-18825.40.00 - Рама/Н-18825.40.01 - Уголок.m3d
ГОУ ЦН-11-800Л/Н-18825.40.00 - Рама/Н-18825.40.02 - Стойка.m3d
ГОУ ЦН-11-800Л/Н-18825.40.00 - Рама/Н-18825.40.03 - Плита.m3d
ГОУ ЦН-11-800Л/Н-18825.40.00 - Рама/Н-18825.40.04 - Косынка.m3d
ГОУ ЦН-11-800Л/Н-18825.40.00 - Рама/Н-18825.40.05 - Перемычка.m3d
ГОУ ЦН-11-800Л/Н-18825.40.00 - Рама/Н-18825.40.06 - Перемычка.m3d
