Клапан дроссельный ДХ-500

Дроссельный клапан - ограничительное или регулирующее устройство, применяется для контроля количества потока воздуха/газа в трубопроводах, газоходах, регулирования давления, дозирования рабочей среды дымоудаления.

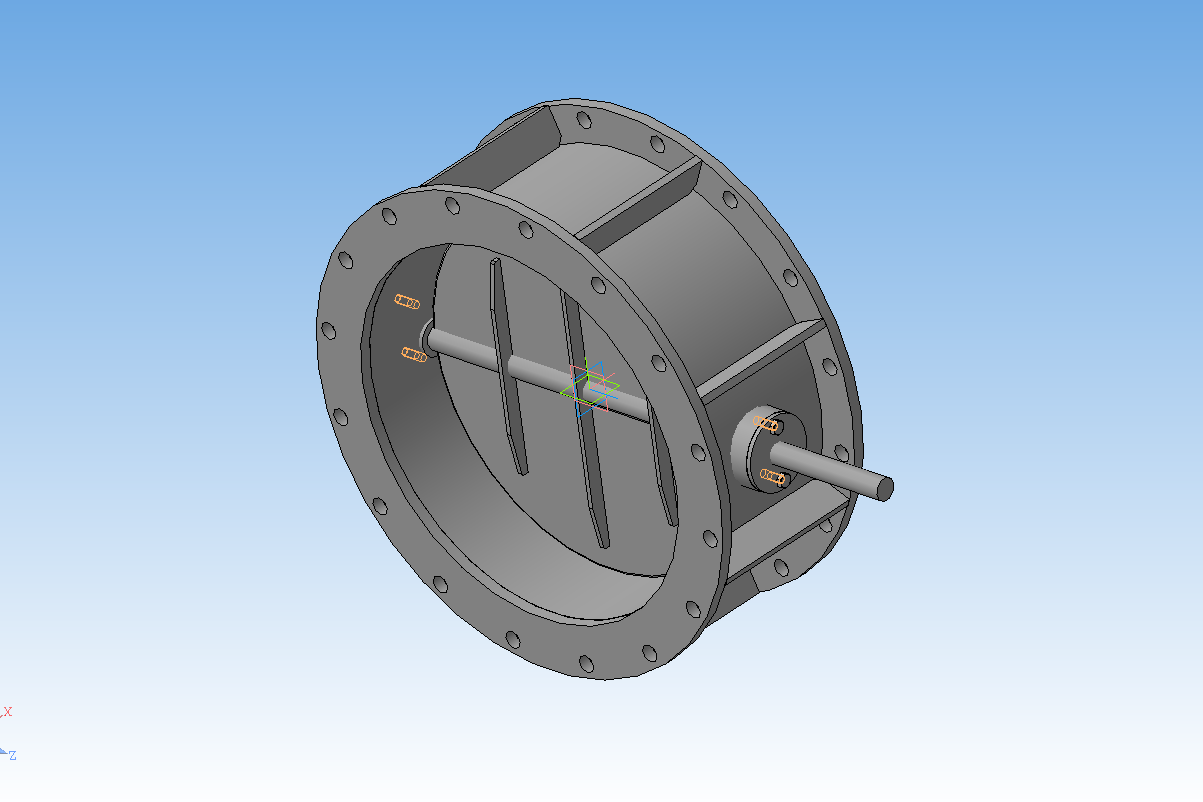

Клапан ДХ-500 предназначен для установки в системе дымоудаления газов с температурой до +100°С и диаметром трубы 500 мм.

Тип исполнения: для управления с помощью исполнительного механизма (МЭО) установленного дистанционно.

Состав: 3D Сборка клапана по габаритному чертежу без органов управления Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Клапан ДХ-500.a3d
