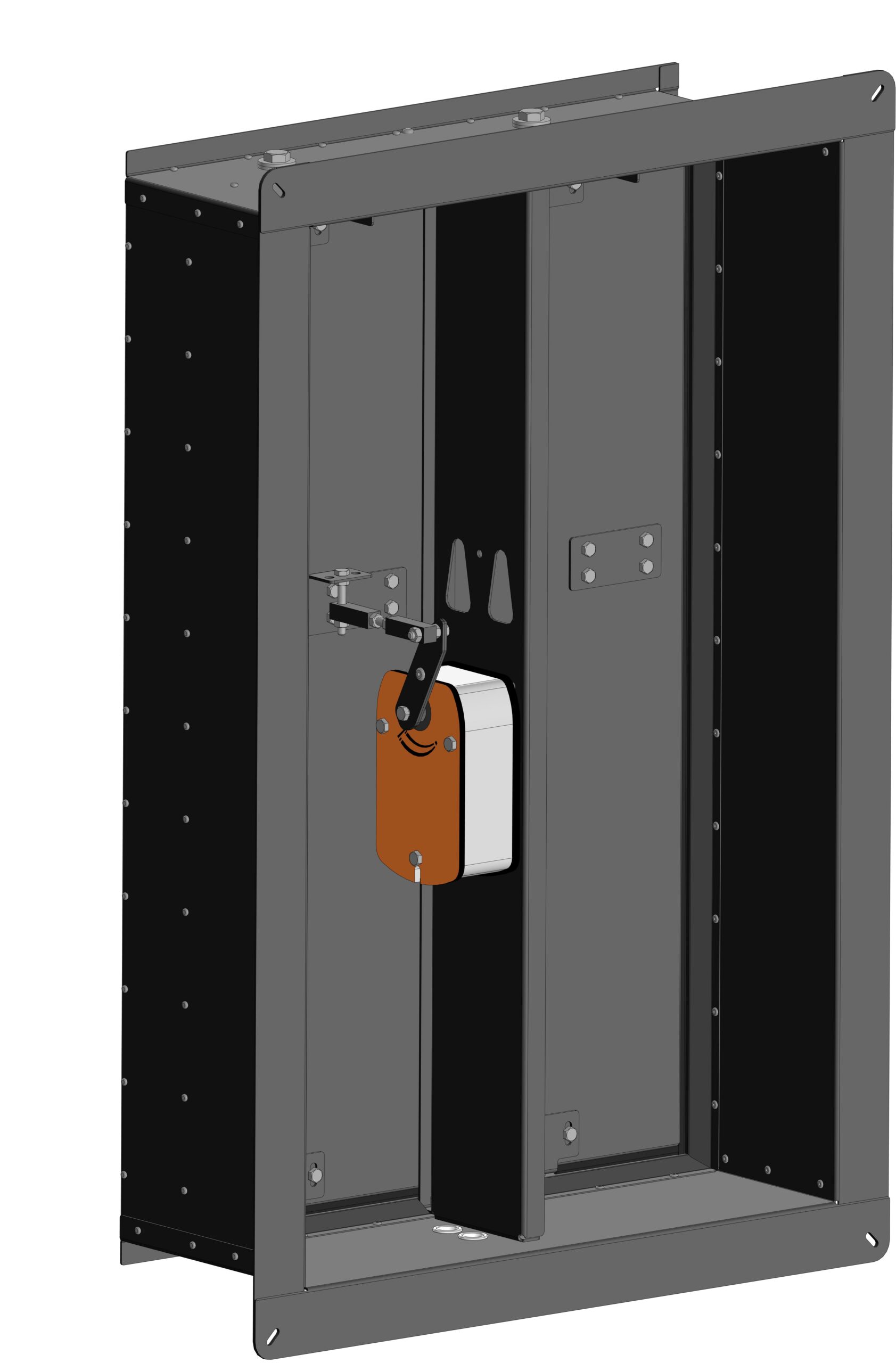

Клапан противопожарный стеновой двухлопаточный 220х800х500мм

Клапан универсальный противопожарные предназначен для автоматического перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий, и устанавливаются в системах общеобменной вентиляции, кондиционирования, вытяжной и приточной противодымной вентиляции, а также системах для удаления газа и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.
Применение клапана осуществляется в соответствии с требованиями СНиП 41-01-2003 и СП 7.13.130.2013.
Имеет простую конструкцию для производства с минимальным оборудованием (лазер, гибка, клепальный станок и сварка).

Состав: 3Д модели деталей и сборочной единицы , сборочные чертежи, спецификация, чертежи деталей

Софт: КОМПАС-3D 20
