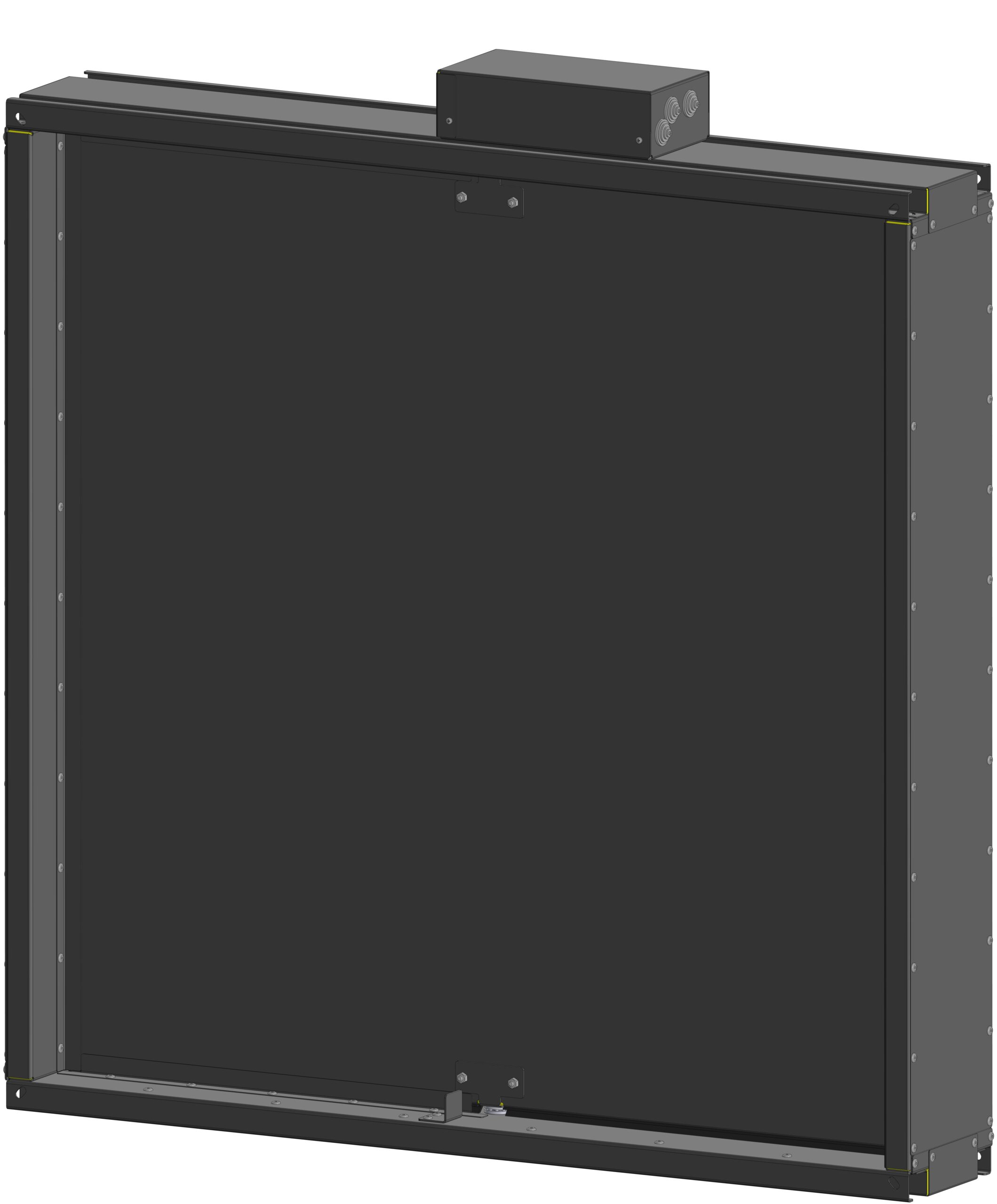

Клапан универсальный противопожарный морозостойкий с одной заслонкой 180х1000х1000мм

Клапан универсальный противопожарный предназначен для автоматического перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий, и устанавливается в системах общеобменной вентиляции, кондиционирования, вытяжной и приточной противодымной вентиляции, а также системах для удаления газа и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Клапан морозостойкого исполнения имеет в конструкции греющий кабель, проходящий по контуру изделия, который разогревает рабочие органы и позволяет работать изделию при низких температурах вне помещения. Диапазон температур -60 + 85 градусов цельсия.
Применение клапанов осуществляется в соответствии с требованиями СНиП 41-01-2003 и СП 7.13.130.2013.

Состав: 3Д модели деталей и сборочной единицы , сборочные чертежи, спецификация, чертежи деталей

Софт: КОМПАС-3D 20

Файлы:
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.05 - Уголок.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Уплотнитель самоклеющийся D-профиль 9х8х477мм чёрный.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.07 - Кронштейн.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.06 - Уголок.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/List 1mm KGKP-MS-1000x1000-S-K.dxf
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.02.00.01 - Лист заслонки.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.02.00.02 - Лист заслонки.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.01.00 - Кронштейн.spw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.01.00 СБ - Кронштейн.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.02.00 СБ - Кронштейн.a3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Утеплитель KNAUF 40х1000х1000мм.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.02.02 - Вал.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.05 - Уголок.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Кабель греющий саморегулирующийся 30КСТМ2-Т 30 Вт_м с экраном 2187030 Теплолюкс.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.02.00 СБ - Кронштейн.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Утеплитель KNAUF 30х180х1000мм.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Заклёпка резьбовая стальная М6.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.00.00 - Клапан противопожарный канальный нормально закрытый.spw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.08 - Кронштейн привода.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.02.00.00 СБ - Заслонка.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан.a3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.04 - Стенка.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.10 - Упор.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.01 - Торец.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.02.00.00 СБ - Заслонка.a3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.08 - Кронштейн привода.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/List 1mm KGKP-MS-1000x1000-S-K.frw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.03 - Стенка.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Кабельный ввод-сальник (D отв. бокса 22мм).m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.00.01 - Лист.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.00 - Каркас.spw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Уплотнитель самоклеющийся D-профиль 9х8х1000мм чёрный.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.00 СБ - Каркас.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.01.01 - Кронштейн.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Заклёпка резьбовая стальная М5.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.07 - Кронштейн.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/List 1.5mm KGKP-MS-1000x1000-S-K.dxf
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Nanotek.a3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.01.00 СБ - Кронштейн.a3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/List 1.5mm KGKP-MS-1000x1000-S-K.frw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.02.00.01 - Лист заслонки.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Model Geometry.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/List 2mm KGKP-MS-1000x1000-S-K.frw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.10 - Упор.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.02.01 - Кронштейн.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.03 - Стенка.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.02.00.02 - Лист заслонки.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан.jpg
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.02 - Торец.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Лента терморасширяющаяся SPFIRE 2х20х2940мм.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.02.00.00 - Заслонка.spw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Заклёпка резьбовая стальная М10.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.09 - Лист.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Хомут металлический 7,9х400W2.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.02 - Торец.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.02.01 - Кронштейн.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/List 0.7mm KGKP-MS-1000x1000-S-K.dxf
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.06 - Уголок.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Уплотнитель V-образный Schlegel Q-Lon 3121 черный 15х12х477мм.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Утеплитель KNAUF 40х250х130мм.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.00.02 - Крышка.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.00 СБ - Каркас.a3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.01 - Торец.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.02.02 - Вал.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.11 - Основание.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Гипсокартон огнеупорный 12,5х980х980мм.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Утеплитель KNAUF 30х110х1070мм.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.02.00 - Кронштейн.spw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.11 - Основание.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/Уплотнитель V-образный Schlegel Q-Lon 3121 черный 15х12х1000мм.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/List 0.7mm KGKP-MS-1000x1000-S-K.frw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.04 - Стенка.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/List 2mm KGKP-MS-1000x1000-S-K.dxf
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.00.02 - Крышка.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.00.01 - Лист.m3d
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.01.00.09 - Лист.cdw
КГКП-МС-1000х1000-LF230A-S-К.00.00.00 СБ - Клапан/КГКП-МС-1000х1000-LF230A-S-К.00.01.01 - Кронштейн.m3d
