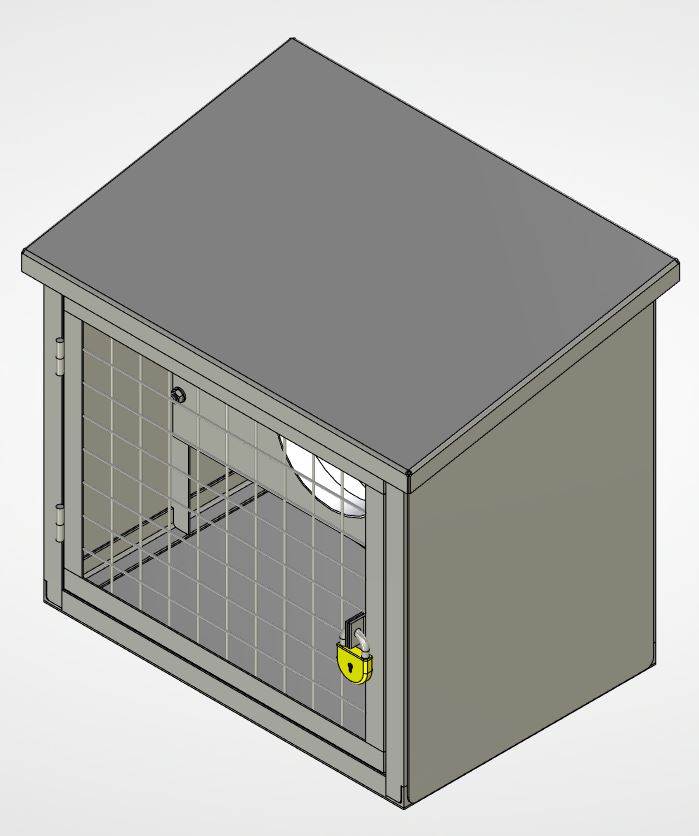

Короб защитный для вентилятора канального ACF160

Короб защитный для вентилятора канального ACF160
Предназначен для защиты от дождя и снега канального вентилятора модели ACF160, который в данном случае монтировался при помощи сварки для просушки дров в морской контейнер.
Габаритные размеры (ДхШхВ, мм): 378х540х490
Масса: 30 кг

Состав: 3D Сборка, КД Язык документа

Софт: T-Flex CAD 15.1.61.0

Сайт: www

Каталог / Инженерные системы / Вентиляция и кондиционирование / Короб защитный для вентилятора канального ACF160

Просмотр файлов
Короб защитный для вентилятора канального ACF160/1CC 20' Контейнер.grb
Короб защитный для вентилятора канального ACF160/Вентилятор канальный ACF160.grb
Короб защитный для вентилятора канального ACF160/Замок навесной.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.000 СБ - Короб защитный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.001 - Лист крепления нижний.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.002 - Уголок короткий.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.003 - Уголок длинный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.004 - Уголок вертикальный короткий.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.004-01 - Уголок вертикальный короткий.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.005 - Уголок вертикальный длинный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.005-01 - Уголок вертикальный длинный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.006 - Уголок верхний.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.007 - Уголок диагональный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.008 - Лист задний.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.009 - Лист боковой.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.011 - Уголок средний.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.011-01 - Уголок средний.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.012 - Лист крепления верхний.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.013 - Лист верхний.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.014 - Фиксатор.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.100 СБ - Дверь.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.101 - Уголок горизонтальный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.102 - Уголок вертикальный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.103 - Пруток горизонтальный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.104 - Пруток вертикальный.grb
Короб защитный для вентилятора канального ACF160/ЗК 01.105 - Фиксатор.grb
Короб защитный для вентилятора канального ACF160/Петля гаражная.grb
Короб защитный для вентилятора канального ACF160/Сборка.grb
