Кронштейн кондиционера консольный

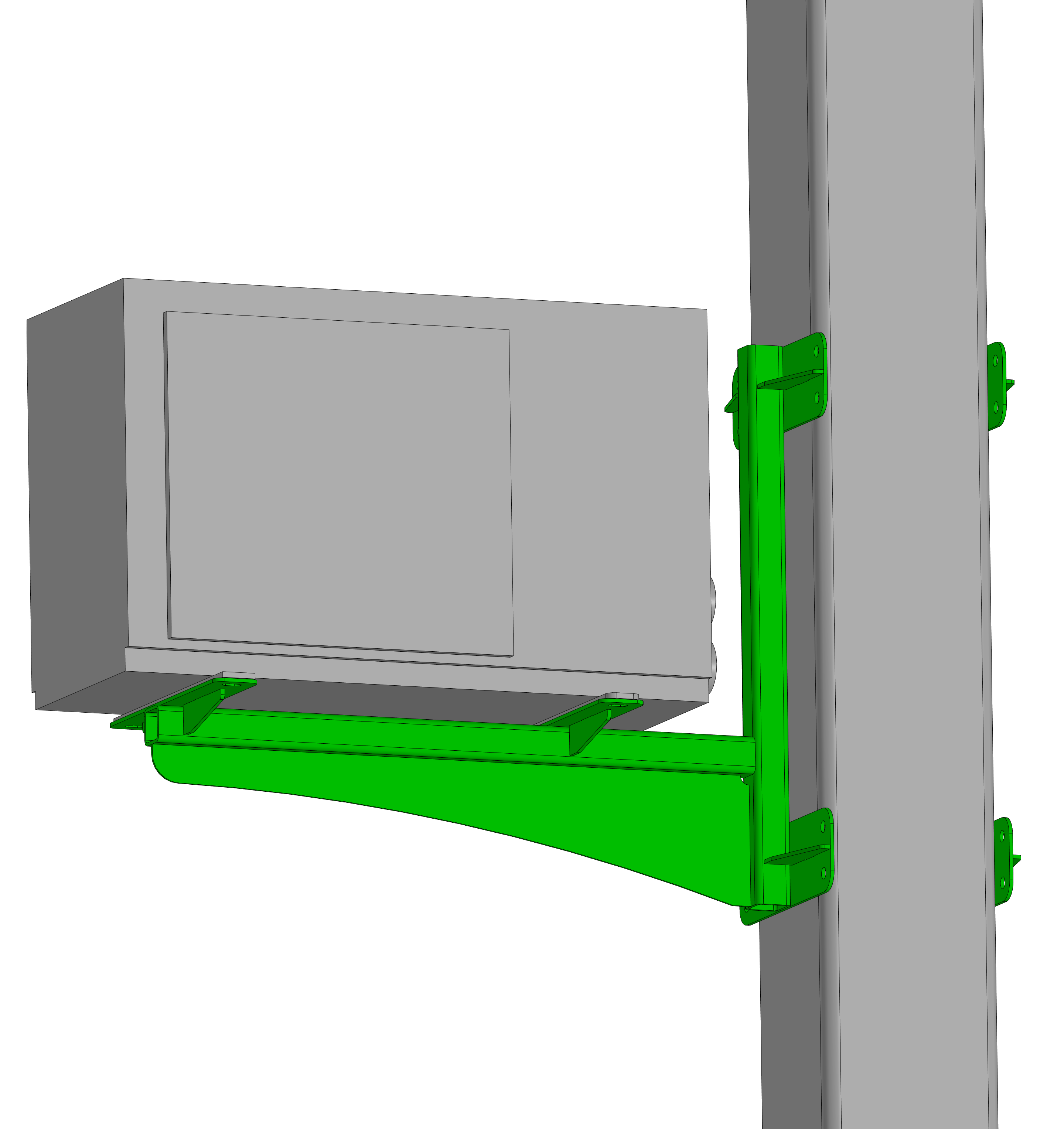

Кронштейн кондиционера (в моём случае 9000 BTU) консольно при помощи стяжных шпилек М12 крепится к стойке (профильная труба 200х200) на лоджии. Кронштейн оптимизирован под лазерную резку и сборку шип-паз. в архиве 3D-модель и файлы DXF. детали и сборка параметризована, поэтому изменить размеры под ваш кондиционер или условия минутное дело. Фото готового кронштейна и установленного на него кондиционера в архиве.

Состав: 3D Сборка, файлы DXF

Софт: КОМПАС-3D 21

Файлы:
Блок кондиционера.m3d
Гайка М12-6H.8.016 ГОСТ 5915-70.m3d
КК-110.a3d
КК-110.xls
КК-111.m3d
КК-112.m3d
КК-113.dxf
КК-113.m3d
КК-114.dxf
КК-114.m3d
КК-115.dxf
КК-115.m3d
КК-117.dxf
КК-117.m3d
КК-118.dxf
КК-118.m3d
КК-119.dxf
КК-119.m3d
Общая сборка.a3d
Общая сборка.png
Опора.m3d
